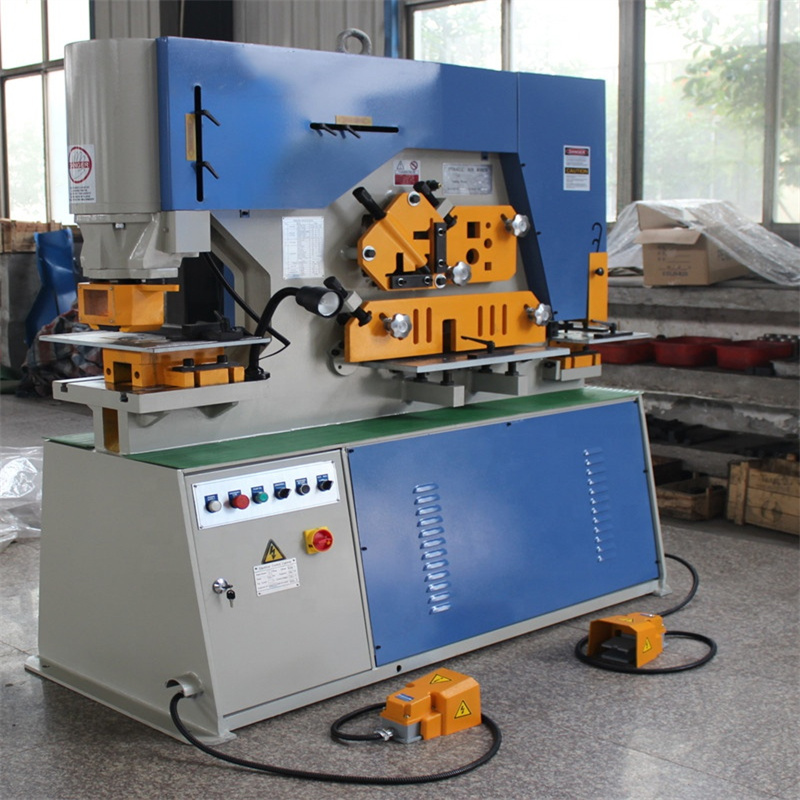

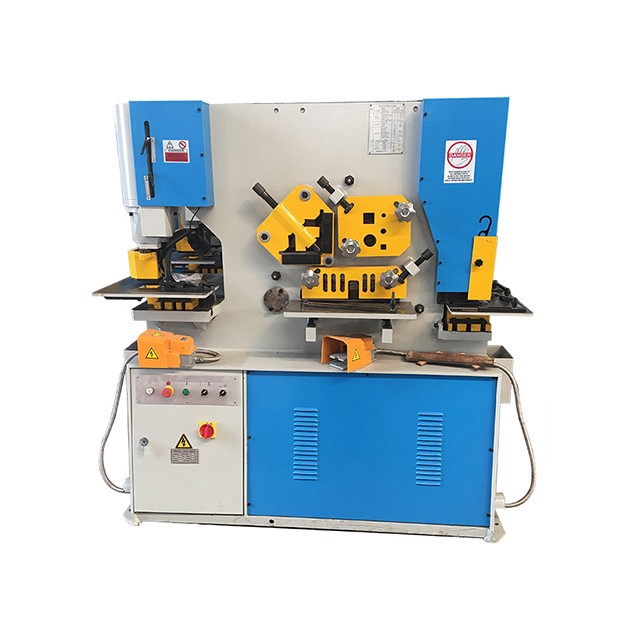

Màquina hidràulica de tall de cantonada de premsa de xapa de 110 tones

Aplicació

Adopten un sistema de conducció hidràulica i són els últims treballadors del ferro al nostre país, es poden tallar, perforar i entallar a la màquina diverses plaques metàl·liques, barra quadrada, barra rodona, angle, canal i bigueta. També està equipat amb un dispositiu de parada per tallar.

1) 2 pistons hidràulics i pedals separats per permetre que 2 operaris treballin al mateix temps

2) Més productivitat amb la distància de carrera del pistó ajustable

3) Sistema de lubricació central

4) Calibre posterior elèctric

5) Llum de treball

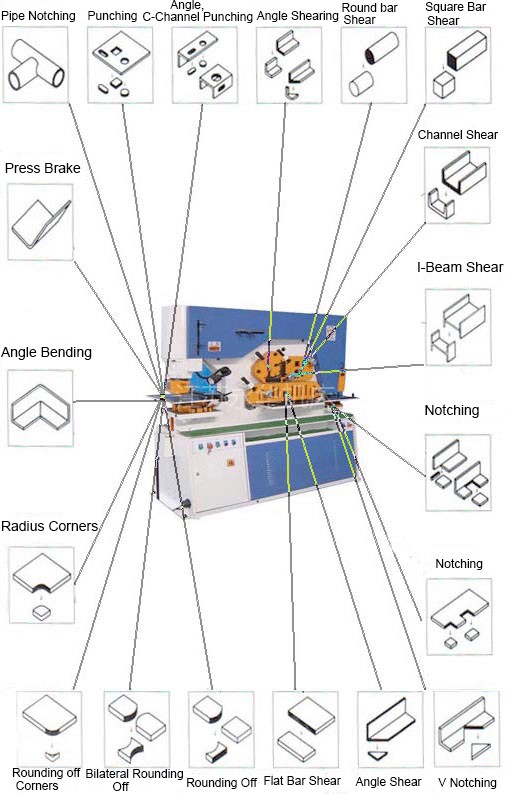

6) Cinc estacions de treball individuals a la màquina:
a) Punxons i matrius de Ø26 mm i eines de perforació estàndard
b) Conjunt de fulles de tall de barres rodones i quadrades sòlides d'acer
c) Conjunt de fulles de tall angular
d) Cisalla de tall de xapa
e) Conjunt de fulles encaixades en U

Màquina hidràulica de tall de cantonada de premsa de xapa de 110 tones

Especificacions per al treballador de ferro hidràulic

EspecificacióModelQ35Y-12Q35Y-15Q35Y-16Q35Y-20
Capacitat de procés40T55T60T90T
PunxonsDiàmetre (punxó) * Gruix (mm)22*1224*1525*1630*20
Carrera de l'aram (mm)60608080
Nombre de cops (vegades/min)8888
TallGruix màxim de la placa (mm)12*25015*30016*25020*330
Màx. amplada de la placa (mm)//8*40010*480
Cisalla d'angle900 cisalla (mm)100*10120*12125*12140*12
450 cisalla (mm)70*660*650*550*5
EntallamentGruix (mm)12151620
Amplada (mm)22242530
Profunditat (mm)200200300350

Màquina hidràulica de tall de cantonada de premsa de xapa de 110 tones

EspecificacióModelQ35Y-25Q35Y-30Q35Y-40
Capacitat de procés110T140T200T
PunxonsDiàmetre (punxó) * Gruix (mm)35*2538*2641*35
Carrera de l'aram (mm)8080100
Nombre de cops (vegades/min)668~25
TallGruix màxim de la placa (mm)25*33030*35535*400
Màx. amplada de la placa (mm)16*60020*60025*700
Cisalla d'angle900 cisalla (mm)160*14180*16200*18
450 cisalla (mm)60*660*680*10
EntallamentGruix (mm)252635
Amplada (mm)353841
Profunditat (mm)400600600

Màquina hidràulica de tall de cantonada de premsa de xapa de 110 tones

Imatges detallades

Màquina hidràulica de tall de cantonada de premsa de xapa de 110 tones

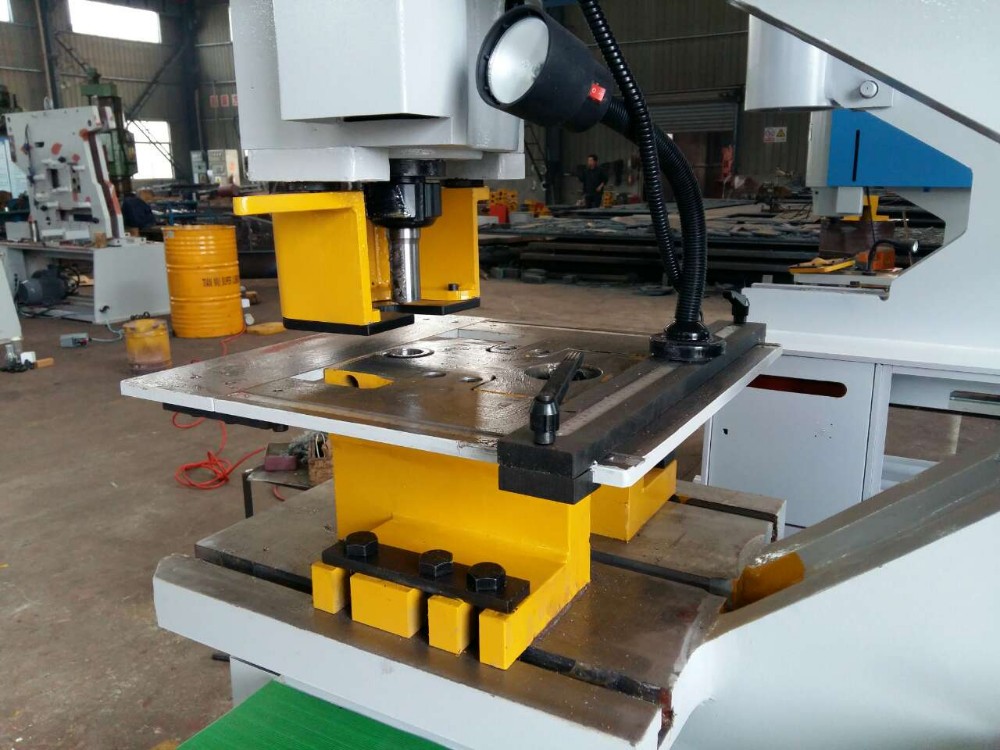

Estació de perforació

Màquina hidràulica de tall de cantonada de premsa de xapa de 110 tones

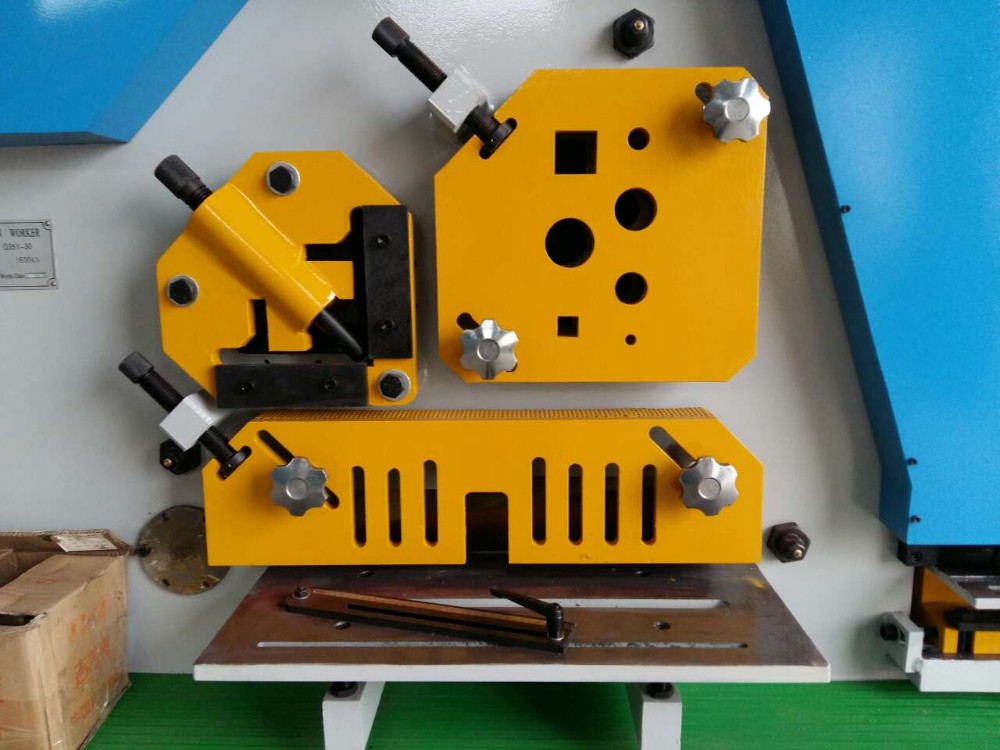

Stock sòlid, barra plana i estacions de cisalla angular.

Màquina hidràulica de tall de cantonada de premsa de xapa de 110 tones

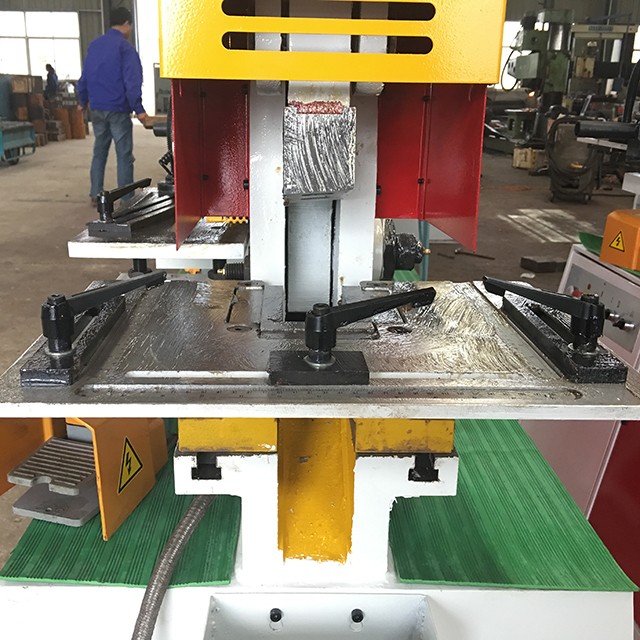

Estació d'entallament rectangular

Màquina hidràulica de tall de cantonada de premsa de xapa de 110 tones

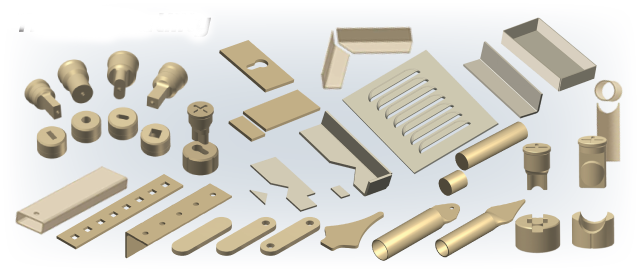

Eines de motlle i mostres.

Detalls

  • CNC o no: normal
  • Condició: Nou
  • Força nominal (kN): 1100
  • Font d'energia: hidràulica
  • Tensió: 380 V
  • Mida (L * W * H): 2350 * 960 * 2090
  • Potència del motor (kW): 15
  • Pes (T): 4500
  • Punts de venda clau: multifuncional
  • Garantia: 12 mesos
  • Ubicació de la sala d'exposició: cap
  • Indústries aplicables: botigues de materials de construcció, tallers de reparació de maquinària, obres de construcció, plantes de fabricació, energia i mineria
  • Tipus de màquina: Premsa hidràulica
  • Pressió de perforació (KN): 1100 Ferreteria
  • Gruix màxim de cisalla (mm): 25 Ferreteria
  • Mida de cisalla d'un traç (mm): 25 * 330
  • Profunditat de la gola estàndard (mm): 400
  • Gruix de perforació (mm): 25
  • Diàmetre màxim de perforació (mm): 25
  • Servei després de la garantia: suport tècnic de vídeo, servei de manteniment i reparació de camp, recanvis, suport en línia
  • Ubicació del servei local: Emirats Àrabs Units
  • Certificació: ce
