Màquina de tall de guillotina hidràulica de 12 mm i 3200 mm Màquina de tall de xapa d'acer CNC

Característiques:

1. La plataforma d'alimentació frontal està equipada amb regle per a l'alimentació de la placa i també llisa a la superfície per protegir la placa en qualsevol superfície que faci mal durant l'alimentació. El regle pot ser de precisió en MM o més unitat per controlar i comprovar la precisió.

2. La taula de treball està equipada amb bola o barra rodona d'acer per suportar la placa en l'alimentació i també la protecció de qualsevol lacerat superficial.

3. La caixa electrònica ha estat equipada amb components certificats bons. La majoria fem servir components SIEMENS o Schneider amb certificat CE per a màquines d'exportació i també alguns components certificats CCC d'alta qualitat a la carta per a diferents necessitats estàndard dels clients.

4. El cos de la màquina d'acer, escollim principalment el proveïdor de plaques d'acer de la Xina de primera marca Shanghai BAOSTEEL amb bona qualitat i tractat amb pintura anticorrosiva abans de l'última pintura. Així que la màquina en primer lloc tindrà un bon ús durador i també un aspecte exterior perfecte.

5. La fulla: el material de la fulla és 9CrSi o 6CrW2Si, el material és un material provat amb mil vegades per a una gran rigidesa i resultat de tall. La fulla amunt és una fulla rectangular amb quatre vores de fulla que és diferent de la màquina de cisalla QC12Y Swing Beam (comproveu la fulla SIECC/SIECCTECH per explicar la foto i les instruccions). L'espai lliure de la fulla es pot ajustar manualment o amb motor. Tots dos tenen el dial índex per mostrar l'espai lliure de manera que el control i la visualització es puguin fer fàcilment. I l'eix de la fulla amunt utilitza una estructura d'inclinació per promoure la precisió de tall.

6. La màquina va equipar el peu de premsa per pressionar la placa de manera estable quan es talla, el peu ha estat equipat amb una superfície de plàstic amb una gran fracció sense destruir la superfície de la placa. Per a la placa de forats, equiparem un peu quadrat per a una premsa quadrada estable.

7. Bomba d'engranatges: utilitzem una bona marca "bomba d'engranatges interna conjugada recta" tant a la marca de la Xina Shanghai Chengjie com a Alemanya Eckerler. La bomba d'engranatges interna es tracta com una bomba de mai desgast a la indústria i s'ha utilitzat àmpliament en màquines hidràuliques d'alta precisió amb el caràcter de baix soroll, sense pulsacions i llarga vida útil. La bomba d'engranatges Shanghai Chengjie també s'utilitza a la indústria aeronàutica de la Xina, de manera que és fiable i fiable. Quan es treballa a alta velocitat, l'àudio és pla i suau fins i tot sense atrapar. La llarga vida útil depèn del seu rendiment abrasiu, els components interiors de la màquina tenen una capa de protecció de pel·lícula d'oli, de manera que fins i tot utilitzeu oli hidràulic normal, fins i tot sense abrasió.

8. El sistema hidràulic pot utilitzar el sistema Germany Rexroth o USA OMG. El retorn es controla mitjançant un cilindre de retorn de nitrogen amb un procés de treball estable i fàcil d'operar. La premsa hidràulica reforça la transmissió i el nitrogen imposen l'empenta cap amunt amb un bon treball de cooperació. (El principi de funcionament pot tornar al dibuix de la tecnologia SIECC de QC11Y i QC12Y)

9. El backgauge es compta per comptador i es pot micro-ajustar i accionat per motor.

10. La màquina estarà equipada amb una porta de protecció de tanca abans de la fulla de tall i el peu de premsa. La tanca es pot obrir si cal. A prop de la gola, estarem equipats amb una porta oberta disponible per a la seguretat de les persones, però que es pot obrir quan necessiti una inspecció interior.

11. Ús de tres pistes de rodament per eliminar la bretxa del carril i millorar la qualitat de cisalla. (Dibuix de màquina disponible per
explicar clarament)

Especificació

Model	Gruix màxim	Força de rendiment	Màx. Llargada	Angle	X.Ictus	Freqüència	Poder	L*W*H (mm)	Pes
QC12Y-4*2500	4 mm	≤450kN/cm	2500 mm	1°30'	20 ~ 600 mm	16 vegades/min	5,5 kW	3040*1610*1620	3800 kg
QC12Y-4*3200	4 mm	≤450kN/cm	3200 mm	1°30'	20 ~ 600 mm	14 vegades/min	5,5 kW	3840*1610*1620	5000Kg
QC12Y-4*4000	4 mm	≤450kN/cm	4000 mm	1°30'	20 ~ 600 mm	10 vegades/min	5,5 kW	4600*1700*1700	6500 kg
QC12Y-4*6000	4 mm	≤450kN/cm	6000 mm	1°30'	20 ~ 600 mm	8 vegades/min	7,5 kW	6460*2100*3200	11000 kg
QC12Y-6*2500	6 mm	≤450kN/cm	2500 mm	1°30'	20 ~ 600 mm	14 vegades/min	7,5 kW	3040*1610*1620	5000Kg
QC12Y-6*3200	6 mm	≤450kN/cm	3200 mm	1°30'	20 ~ 600 mm	12 vegades/min	7,5 kW	3840*1610*1620	6000Kg
QC12Y-6*4000	6 mm	≤450kN/cm	4000 mm	1°30'	20 ~ 600 mm	8 vegades/min	7,5 kW	4620*1750*1700	8200 kg
QC12Y-6*5000	6 mm	≤450kN/cm	5000 mm	1°30'	20 ~ 600 mm	6 vegades/min	11 kW	5400*1800*1900	10500 kg
QC12Y-6*6000	6 mm	≤450kN/cm	6000 mm	1°30'	20 ~ 600 mm	5 vegades/min	11 kW	6480*2100*2300	16500 kg
QC12Y-8*2500	8 mm	≤450kN/cm	2500 mm	1°30'	20 ~ 600 mm	10 vegades/min	11 kW	3040*1700*1700	6000Kg
QC12Y-8*3200	8 mm	≤450kN/cm	3200 mm	1°30'	20 ~ 600 mm	8 vegades/min	11 kW	3860*1700*1700	7200 kg
QC12Y-8*4000	8 mm	≤450kN/cm	4000 mm	1°30'	20 ~ 600 mm	8 vegades/min	11 kW	4640*1700*1700	8800 kg
QC12Y-8*5000	8 mm	≤450kN/cm	5000 mm	1°30'	20 ~ 600 mm	8 vegades/min	11 kW	5400*2100*2000	11500 kg
QC12Y-8*6000	8 mm	≤450kN/cm	6000 mm	1°30'	20 ~ 600 mm	8 vegades/min	11 kW	6480*2100*2350	18000Kg
QC12Y-10*2500	10 mm	≤450kN/cm	2500 mm	2°	20 ~ 600 mm	9 vegades/min	11 kW	3040*1700*1700	7300 kg
QC12Y-10*3200	10 mm	≤450kN/cm	3200 mm	2°	20 ~ 600 mm	9 vegades/min	11 kW	3860*1700*1700	8000Kg
QC12Y-10*4000	10 mm	≤450kN/cm	4000 mm	2°	20 ~ 600 mm	8 vegades/min	11 kW	4650*2100*2000	12050 kg
QC12Y-10*6000	10 mm	≤450kN/cm	6000 mm	2°	20 ~ 1000 mm	5 vegades/min	15 kW	6500*2100*2300	24000 kg
QC12Y-12*2500	12 mm	≤450kN/cm	2500 mm	1°40'	20 ~ 600 mm	9 vegades/min	18,5 kW	3140*2150*2000	9000Kg
QC12Y-12*3200	12 mm	≤450kN/cm	3200 mm	1°40'	20 ~ 600 mm	9 vegades/min	18,5 kW	3880*2150*2000	10800 kg
QC12Y-12*4000	12 mm	≤450kN/cm	4000 mm	1°40'	20 ~ 1000 mm	8 vegades/min	18,5 kW	4680*2150*2000	13000Kg
QC12Y-12*5000	12 mm	≤450kN/cm	5000 mm	2°	20 ~ 1000 mm	6 vegades/min	18,5 kW	5900*2150*2000	16000Kg
QC12Y-12*6000	12 mm	≤450kN/cm	6000 mm	2°	20 ~ 1000 mm	5 vegades/min	18,5 kW	6900*2600*2700	29500Kg
QC12Y-12*8000	12 mm	≤450kN/cm	8000 mm	2°	20 ~ 1000 mm	5 vegades/min	18,5 kW	9000*3500*3500	46500Kg
QC12Y-16*2500	16 mm	≤450kN/cm	2500 mm	2°30'	20 ~ 600 mm	9 vegades/min	22 kW	3140*2150*2000	11000 kg
QC12Y-16*3200	16 mm	≤450kN/cm	3200 mm	2°30'	20 ~ 600 mm	8 vegades/min	22 kW	388 0*2150*2000	13000Kg
QC12Y-16*4000	16 mm	≤450kN/cm	4000 mm	2°30'	20 ~ 1000 mm	8 vegades/min	22 kW	4650*2150*2200	16300 kg
QC12Y-16*5000	16 mm	≤450kN/cm	5000 mm	2°30'	20 ~ 1000 mm	6 vegades/min	22 kW	5900*2600*2700	20000Kg
QC12Y-16*6000	16 mm	≤450kN/cm	6000 mm	2°30'	20 ~ 1000 mm	5 vegades/min	22 kW	6900*2700*2700	36000Kg
QC12Y-16*8000	16 mm	≤450kN/cm	8000 mm	2°30'	20 ~ 1000 mm	5 vegades/min	22 kW	9000*3500*3500	75000Kg
QC12Y-20*2500	20 mm	≤450kN/cm	2500 mm	3°	20 ~ 1000 mm	8 vegades/min	22 kW	3440*2300*2500	15800 kg
QC12Y-20*3200	20 mm	≤450kN/cm	3200 mm	3°	20 ~ 1000 mm	8 vegades/min	22 kW	4150*2350*2700	18500 kg
QC12Y-20*4000	20 mm	≤450kN/cm	4000 mm	3°	20 ~ 1000 mm	5 vegades/min	22 kW	4850*2600*2700	21500 kg
QC12Y-20*6000	20 mm	≤450kN/cm	6000 mm	3°	20 ~ 1000 mm	4 vegades/min	30 kW	6700*3000*3000	47000Kg
QC12Y-25*2500	25 mm	≤450kN/cm	2500 mm	3°	20 ~ 1000 mm	8 vegades/min	37 kW	3200*2700*2900	19000 kg
QC12Y-25*3200	25 mm	≤450kN/cm	3200 mm	3°	20 ~ 1000 mm	5 vegades/min	37 kW	4200*2700*2900	23000Kg
QC12Y-30*2500	30 mm	≤450kN/cm	2500 mm	3°	20 ~ 1000 mm	4 vegades/min	37 kW	3300*2900*3000	23500 kg
QC12Y-30*3200	30 mm	≤450kN/cm	3200 mm	3°30'	20 ~ 1000 mm	4 vegades/min	40 kW	4200*2900*3200	26000Kg
QC12Y-40*2500	40 mm	≤450kN/cm	2500 mm	4°	20 ~ 1000 mm	3 vegades/min	55 kW	3200*3300*3000	38000Kg
QC12Y-40*3200	40 mm	≤450kN/cm	2500 mm	4°	1000 mm	3 vegades/min	55 kW	4300*3300*3200	49000 kg

Detalls

PROCÉS DE CISOLA

Disseny perfecte en tots els aspectes; En triar la guillotina CNC nova i millorada, tindrem la màxima seguretat, alta precisió i facilitat d'ús única.

La bretxa de la fulla, l'angle de tall i la longitud de tall s'ajusten automàticament en funció de la selecció del material i el gruix.

Les parts crítiques de les premses plegadores i les màquines de cisalla KEC es fabriquen a Alemanya.

Els components acuradament seleccionats provenen de socis a llarg termini a nivell mundial.

Confiem en la nostra qualitat i, per tant, donem a la nostra guillotina una garantia de 3 anys.

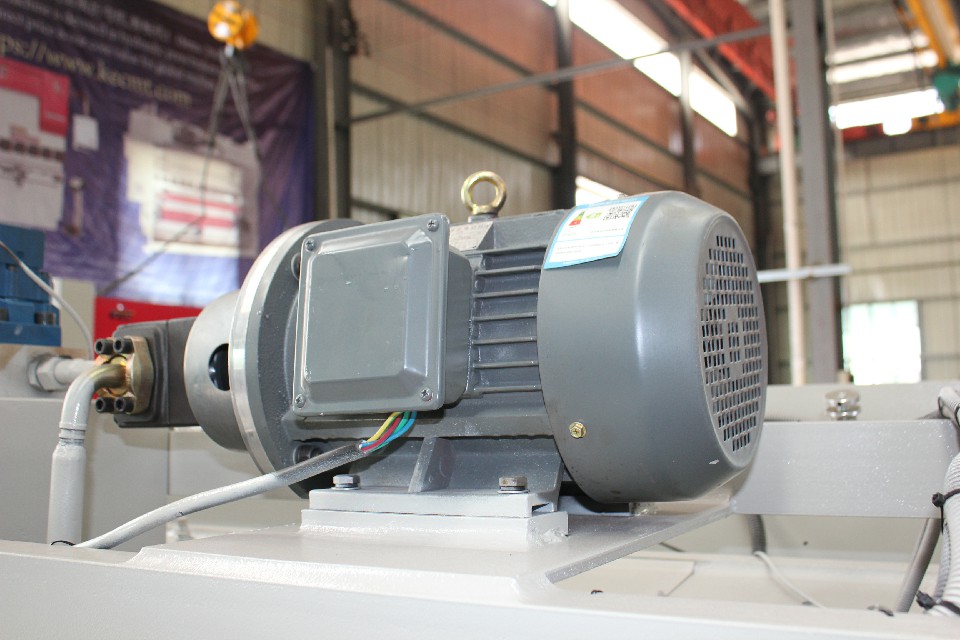

Motor principal Siemens

L'ús de Siemens Motor garanteix la vida útil de la màquina i redueix el soroll quan es treballa.

Blade Clourancant Ajust ràpid

Mecanisme d'ajust ràpid per reordenar l'espai lliure de la fulla. Fàcil operació a mà. realitzant un ajust continu de l'espai lliure de la fulla.

Regulador de verticalitat de posicionament frontal

Dispositiu de posicionament frontal, posició de verticalitat i dispositiu de posicionament al suport frontal més esquerre, que garanteix la precisió de tall, un funcionament fàcil, pràctic i eficient.

Banc de treball enrotllant bola d'acer

La bola d'acer rodant del banc de treball pot reduir la fricció, protegir la superfície de la peça.

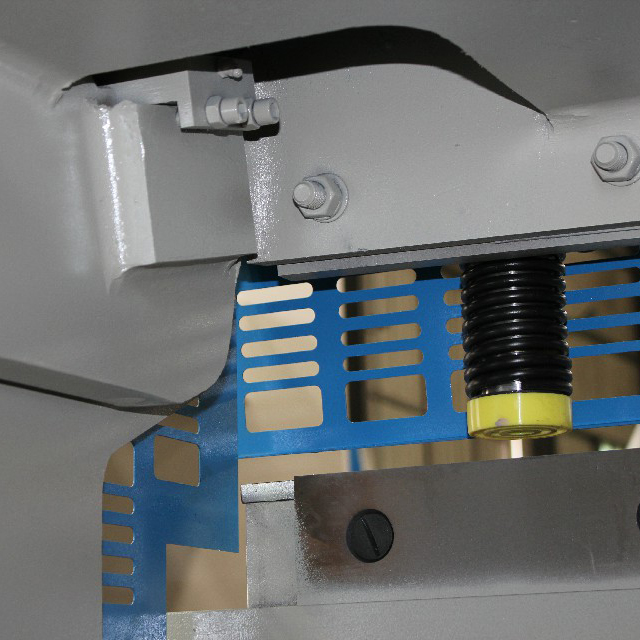

Cilindre de pressió de molla incorporat

L'extrem inferior equipat amb una junta de material especial, controla la pressió amb escreix, evitant l'aliatge d'alumini o altres més suaus.
materials que s'imprimeixen.

Calibre posterior d'alta precisió

L'únic i nou calibre posterior de l'estructura de guia lineal de cargol de boles garanteix una alta precisió de posicionament. Regla de guia del feix ajustable i estructura de transmissió sincrònica, estable i fiable. Estructura del mecanisme d'elevació opcional per tallar la peça de treball fora del rang de calibre posterior. Quan es tallen plaques metàl·liques primes i amples, es pot seleccionar un dispositiu de suport pneumàtic. L'augment del rang de posicionament fa que el tall sigui més eficient i precís.

Armari elèctric estable

Els sistemes elèctrics duradors de France Schneider garanteixen el funcionament estable de la màquina. La connexió i la disposició de la línia raonables redueixen molt la taxa de fallades. I l'operador i totes les parts de la màquina van jugar una bona protecció. Servo i accionament opcionals per millorar la precisió de posicionament de l'eix posterior (X).

CONFIGURACIÓ

Sistema de control CNC: control Estun E21S de Nanjing

Components elèctrics: Schneider Electrical del francès

Motor principal: marca Siemens d'Alemanya

Sensor de mesura d'angle: OPKON de la marca Türkçe

Unitat inversor: sistema de conducció i servomotor DELTA de Taiwan

PLC: Schneider Electrical del francès

Fulles de tall: Shark Toolings de la Xina

Sistema hidràulic: Bosch-Rexroth d'Alemanya

Bomba hidràulica: SUNNY de la marca dels EUA o marca equivalent

Connector de tubs: marca EMB d'Alemanya

Cargol de boles / Guia de revestiment: HIWIN de l'àrea de Taiwan

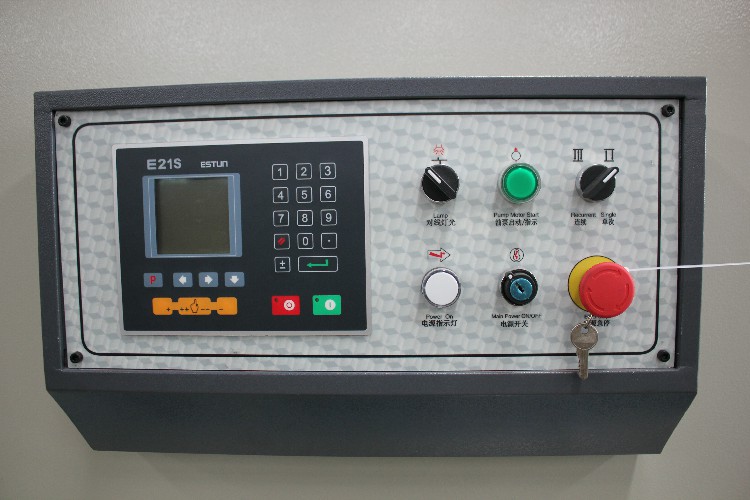

Controlador E21S

* Control de bloc i backgauge
* Control per a motors de corrent alterna general, variador de freqüència
* Posicionament intel·ligent
* Comptador d'existències
* Configuració del temps de retenció/descompressió
* Memòria de programes de fins a 40 programes
* Fins a 25 passos per programa
* Posicionament d'un costat
* Funció de retracció
* Una clau de còpia de seguretat/restauració de paràmetres
* mm/polzada
* Xinès/Anglès

Preguntes freqüents

1. P: Veiem moltes marques xineses al mercat, tots són fabricants? Què passa amb KEC/yaduan?

R: És cert que entre totes aquestes marques xineses, la majoria són marques comercials.
Però KEC/yaduan és l'autèntic fabricant que fabrica presses hidràuliques i màquines de cisalla des del 2008.

2. P: Com obtenir una cotització precisa de KEC?

R: Simplement proporcioneu-nos els detalls del material, el gruix màxim i l'amplada màxima amb què voleu treballar.

3. P: Es pot fer servei OEM?

A: Segur. s'accepten el vostre disseny o altres requisits, el vostre propi logotip es pot fer a la màquina.

4. P: Quin és el cost d'enviament de la Xina al vostre país?

R: Podem enviar la màquina al vostre port o adreça de porta per mar.

Si us plau, indiqueu-nos el vostre port o adreça més propera amb el codi postal.

Treballem amb diversos agents d'enviament fiables per organitzar l'enviament global de múltiples maneres.

5. P: Quin és el termini mitjà de lliurament?

R: Per a les existències, el termini de lliurament és d'uns 7 dies. Per a la producció en massa, el termini de lliurament és de 20 a 30 dies després de rebre el pagament del dipòsit. Els terminis de lliurament es fan efectius a partir de la recepció del dipòsit. Si els nostres terminis de lliurament no funcionen amb el vostre termini, podríem organitzar una producció urgent especial per tal d'aconseguir el nostre termini. En tots els casos intentarem satisfer les vostres necessitats. En la majoria dels casos, som capaços de gestionar el lliurament ràpid.

6. P: Podeu subministrar la documentació d'enviament pertinent?

R: Sí, podem proporcionar la majoria de documents, inclosos
Coneixement d'embarcament;
Certificats d'Anàlisi/Conformitat;
certificat CE, certificat COC;
Assegurances;
País d'origen;
Factura comercial;
Llista d'embalatge i altres documents d'exportació que siguin necessaris.

7. P: Accepteu el pagament LC?

R: Sí, normalment el nostre pagament és 30% 70% T/T, el pagament LC també és acceptable

8. P: Com operar les màquines ordenades?

R: Se us enviaran directament els vídeos de les màquines abans de l'enviament a la nostra fàbrica.

9. P: Què passa amb el servei de posada en marxa?

R: Podem oferir un servei de posada en marxa, el comprador ha de pagar els bitllets d'avió.

10. P: Quina és la garantia del producte?

R: Normalment 3 anys. El nostre compromís és la vostra satisfacció amb els nostres productes. Amb garantia o no, és la cultura de la nostra empresa abordar i resoldre tots els problemes dels clients amb la satisfacció de tots.

11. P: garanteix un lliurament segur i segur dels productes?

R: Sí, sempre utilitzem embalatges d'exportació d'alta qualitat. També fem servir embalatges sòlids especialitzats per a mercaderies perilloses i expedidors d'emmagatzematge en fred validats per a articles sensibles a la temperatura. Els embalatges especials i els requisits d'embalatge no estàndard es cobraran addicionalment.

Detalls

• Màx. Amplada de tall (mm): 3200
• Màx. Gruix de tall (mm): 12 mm
• Nivell automàtic: totalment automàtic
• Angle de cisalla: 1,5 graus
• Longitud de la fulla (mm): 2400 mm
• Recorregut del calibre posterior (mm): 20 - 600 mm
• Profunditat de la gola (mm): 150 mm
• Condició: Nou
• Potència (kW): 18,5 kW
• Pes (KG): 10800 KG
• Tensió: 380V/50HZ/3PH
• Mida (L * W * H): 3880 * 2150 * 2000
• Any: 2021
• Garantia: 3 anys
• Punts de venda clau: alta precisió
• Indústries aplicables: botigues de materials de construcció, tallers de reparació de maquinària, planta de fabricació, obres de construcció, energia i mineria
• Ubicació de la sala d'exposicions: Canadà, Regne Unit, Estats Units, França, Alemanya, Rússia, Japó, Austràlia
• Tipus de màrqueting: nou producte 2021
• Informe de prova de maquinària: proporcionat
• Vídeo d'inspecció de sortida: proporcionat
• Garantia dels components bàsics: 3 anys
• Components bàsics: coixinet, motor, bomba, engranatge, PLC, recipient a pressió, motor, caixa de canvis
• Sistema de control: Estun E21 NC Control
• Material de tall: metall acer inoxidable acer al carboni
• Servei postvenda proporcionat: recanvis gratuïts, instal·lació de camp, posada en marxa i formació, servei de manteniment i reparació de camp, suport en línia, suport tècnic de vídeo
• Servei després de la garantia: suport tècnic de vídeo, suport en línia, recanvis, servei de manteniment i reparació de camp
• Ubicació del servei local: Canadà, Regne Unit, Estats Units, França, Pakistan, Mèxic, Rússia, Austràlia, Sud-àfrica
• Certificació: CE
