Freno de premsa tàndem CNC de 4 eixos amb controlador gràfic 2d Delem Da58t

Descripció dels productes

Els frens de premsa tàndem CNC Synchro utilitzen 2 mateixos models de frens de premsa units per plegar xapes més llargues, especialment més de 8 m de longitud, 2 màquines poden doblegar-se independentment per a una flexió curta de metalls d'alta productivitat, utilitza el mateix controlador amb tecnologia de sincronització; També es poden unir diferents models amb opcions en tàndem, una premsa gran que doblega peces gruixudes i més grans, una premsa petita que doblega perfils prims i petits, es pot treballar conjuntament doblegant peces més llargues amb un disseny raonable en 2 màquines de mida diferent.

Principals característiques

• La vàlvula proporcional avançada controla els cilindres hidràulics per treballar de manera sincrònica i aconseguir un rendiment de repetibilitat precís

• Ser capaç de ser controlat en un punt aleatori dins del traç

• Precisió de repetibilitat /-0,01 mm, precisió de paral·lelisme /-0,02 mm

• Taula de compensació de deflexió o sistema de coronament d'alta precisió

• Holland Delem DA58T CNC juntament amb escala lineal, vàlvules Bosch-Rexroth, servomotors i altres elements de marca famosa per garantir un rendiment excel·lent

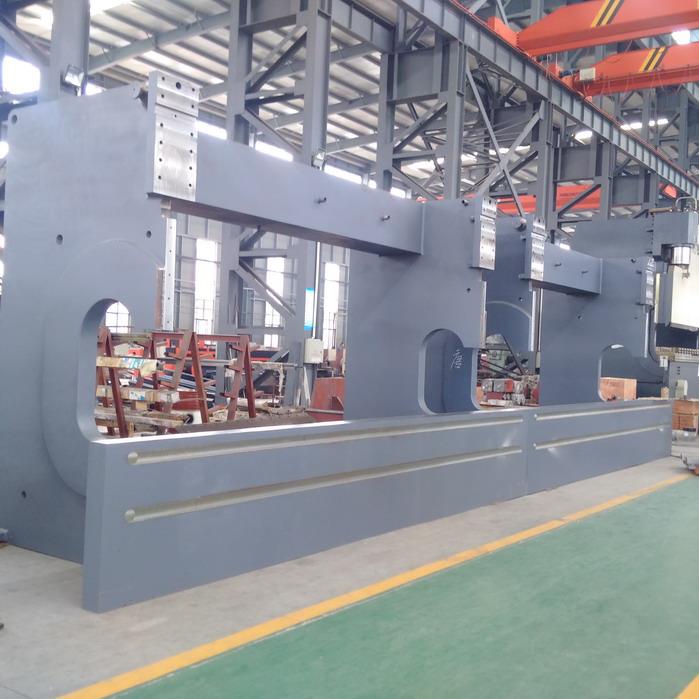

Bloc de màquines

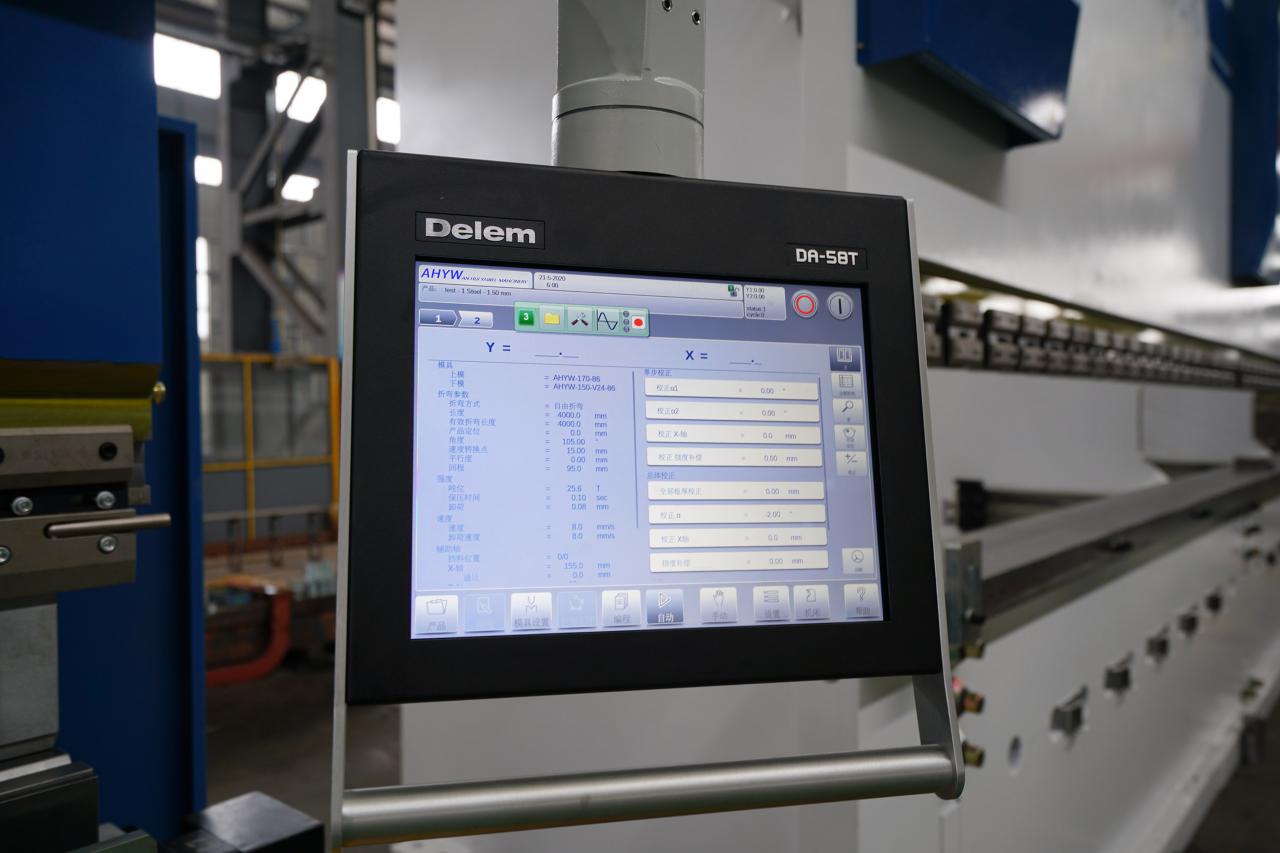

Aquesta sèrie de frens de premsa CNC inclou un marc rígid per a una deflexió mínima sota la càrrega. La soldadura a màquina es fa mitjançant aparells de soldadura i robots de soldadura. Després de la soldadura, fem un procés d'alleujament de l'estrès mitjançant un sistema de vibració. Després del procés d'alleujament de l'estrès, el marc de la màquina passa als centres de mecanitzat CNC de 5 eixos per obtenir més precisió. Totes les superfícies de referència i els forats de connexió estan mecanitzats. Amb tots aquests processos la sensibilitat del bastidor de la màquina està protegida durant una llarga vida útil. DELEM DA58T Controlador de fre de premsa CNC de pantalla tàctil gràfica 2D

■ Programació de pantalla tàctil gràfica 2D

■ TFT color d'alta resolució de 15''

■ Càlcul de la seqüència de flexió

■ Control de coronació

■ Control de servo i inversor de freqüència

■ Algoritmes avançats de control de l'eix Y per a vàlvules de llaç tancat i llaç obert.

■ USB, interfície perifèrica

■ Programari fora de línia Profle-T

Imatges de detalls

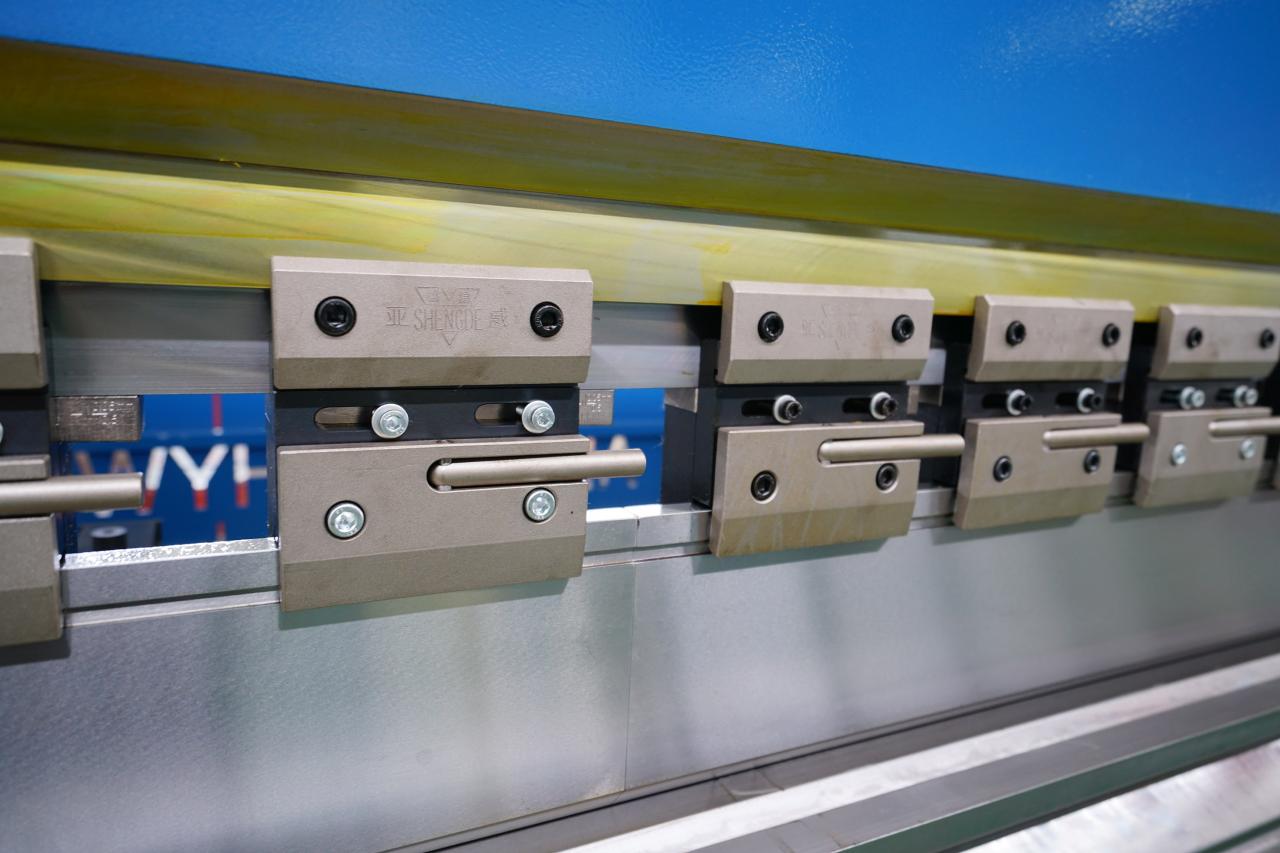

Pinces mecàniques ràpides

Utilitzant una pinça ràpida mecànica per a matrius superiors, canviant les matrius és més còmode i segur.

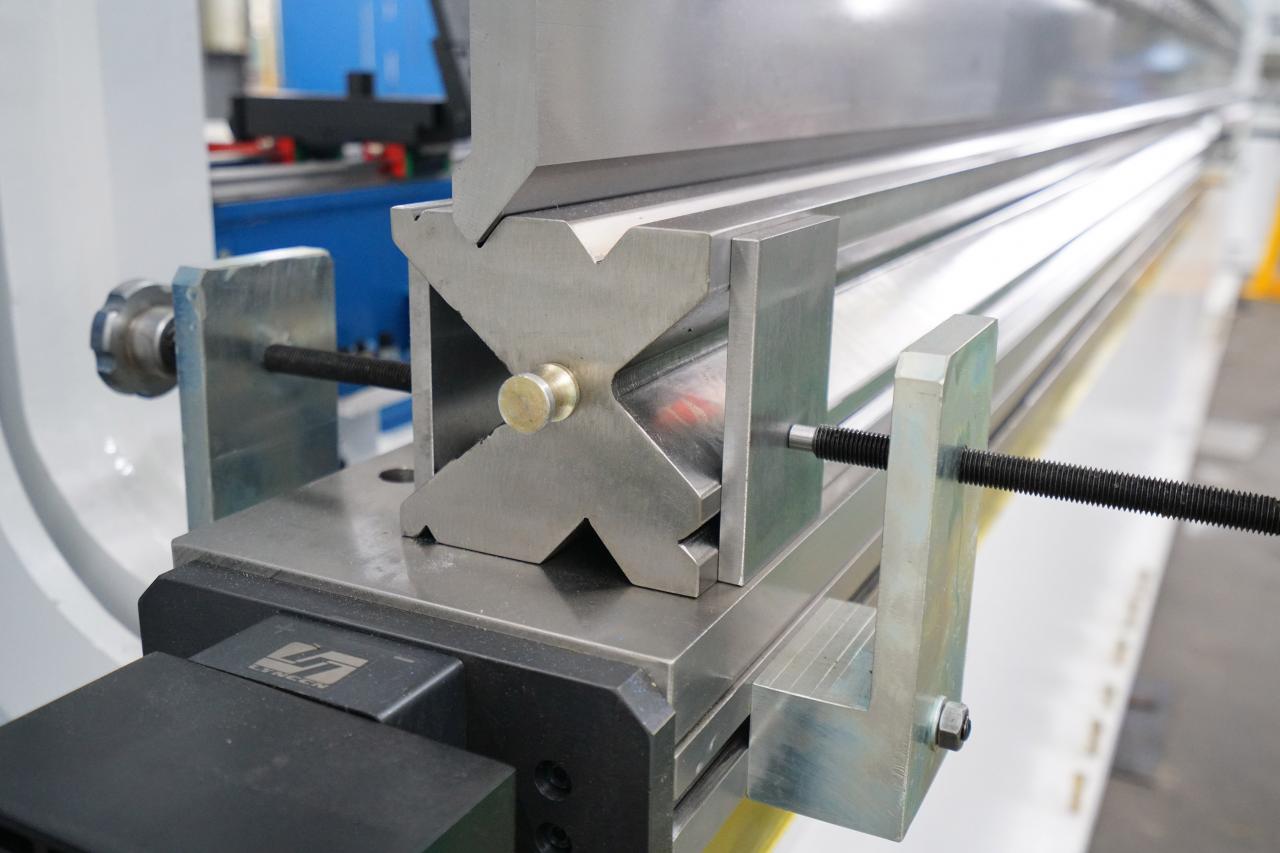

42Crmo Toolings

Les matrius del fre de premsa estan fetes d'acer 42Crmo i la temperatura de tractament tèrmic fins a 42 °, assegurant la vida útil de la matriu.

Compensació de coronació mecànica

La compensació mecànica permet una compensació precisa de la deflexió en tota la longitud de la taula.

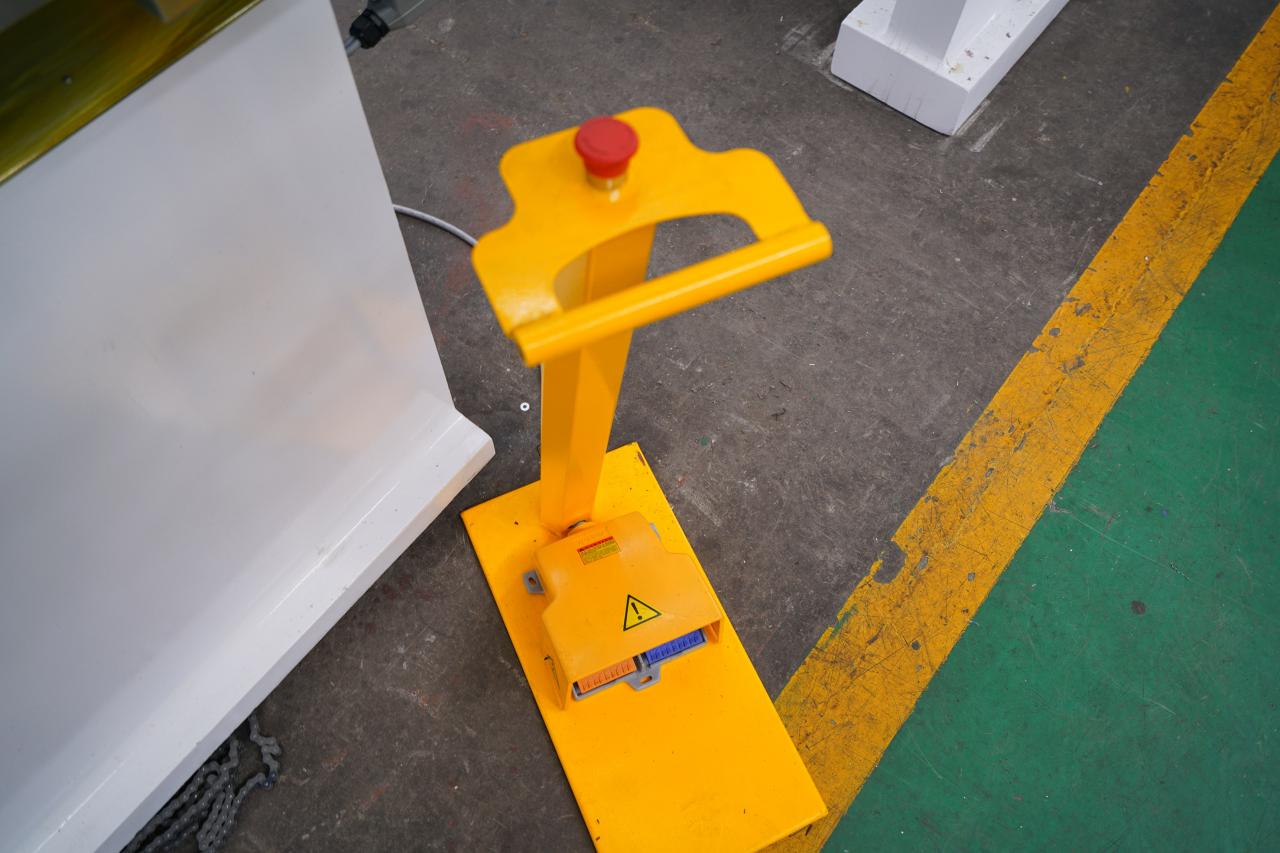

Interruptor de pedal KACON

Interruptor de pedal KACON de Corea del Sud que millora la vida útil i la sensibilitat operativa.

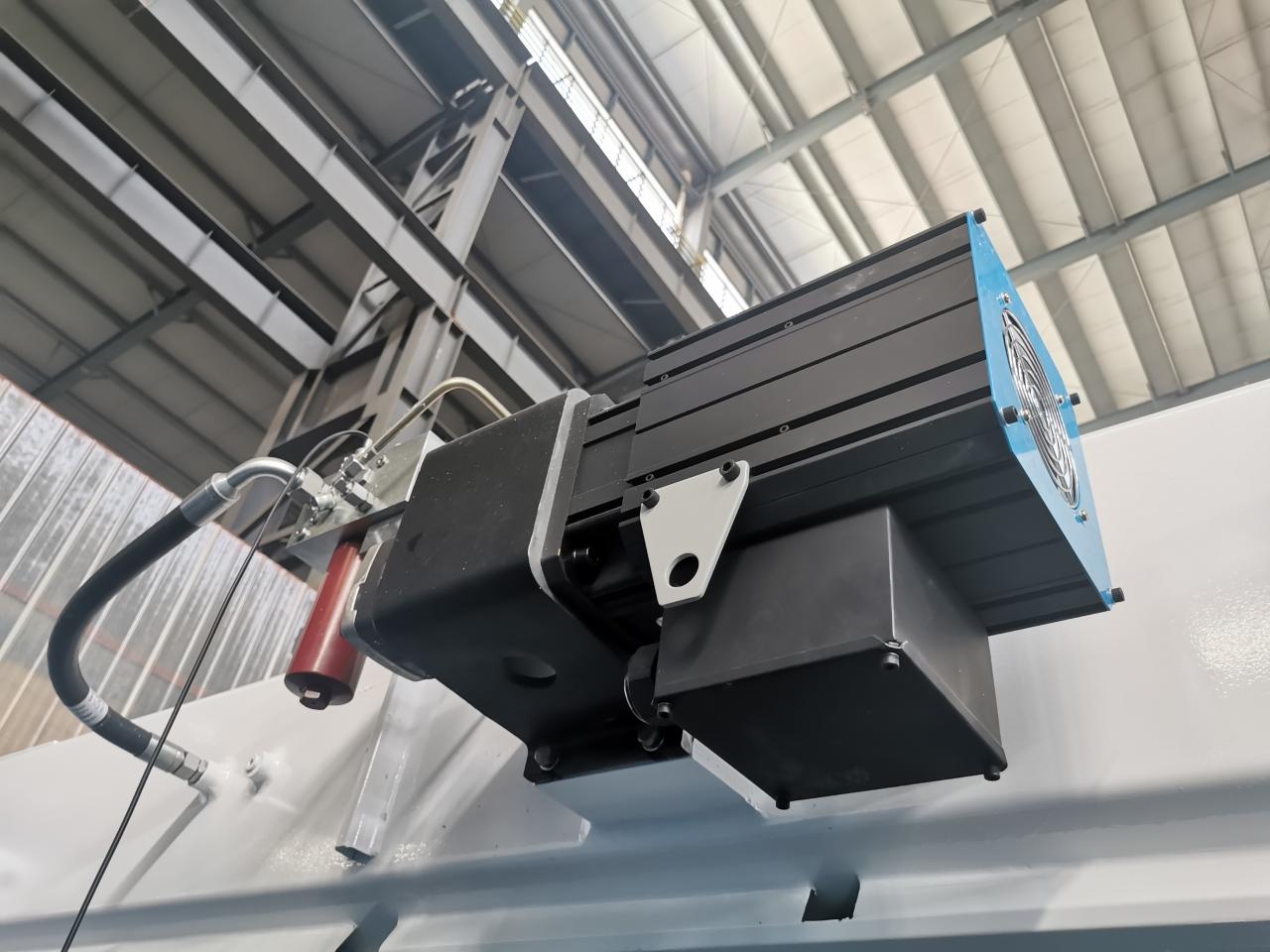

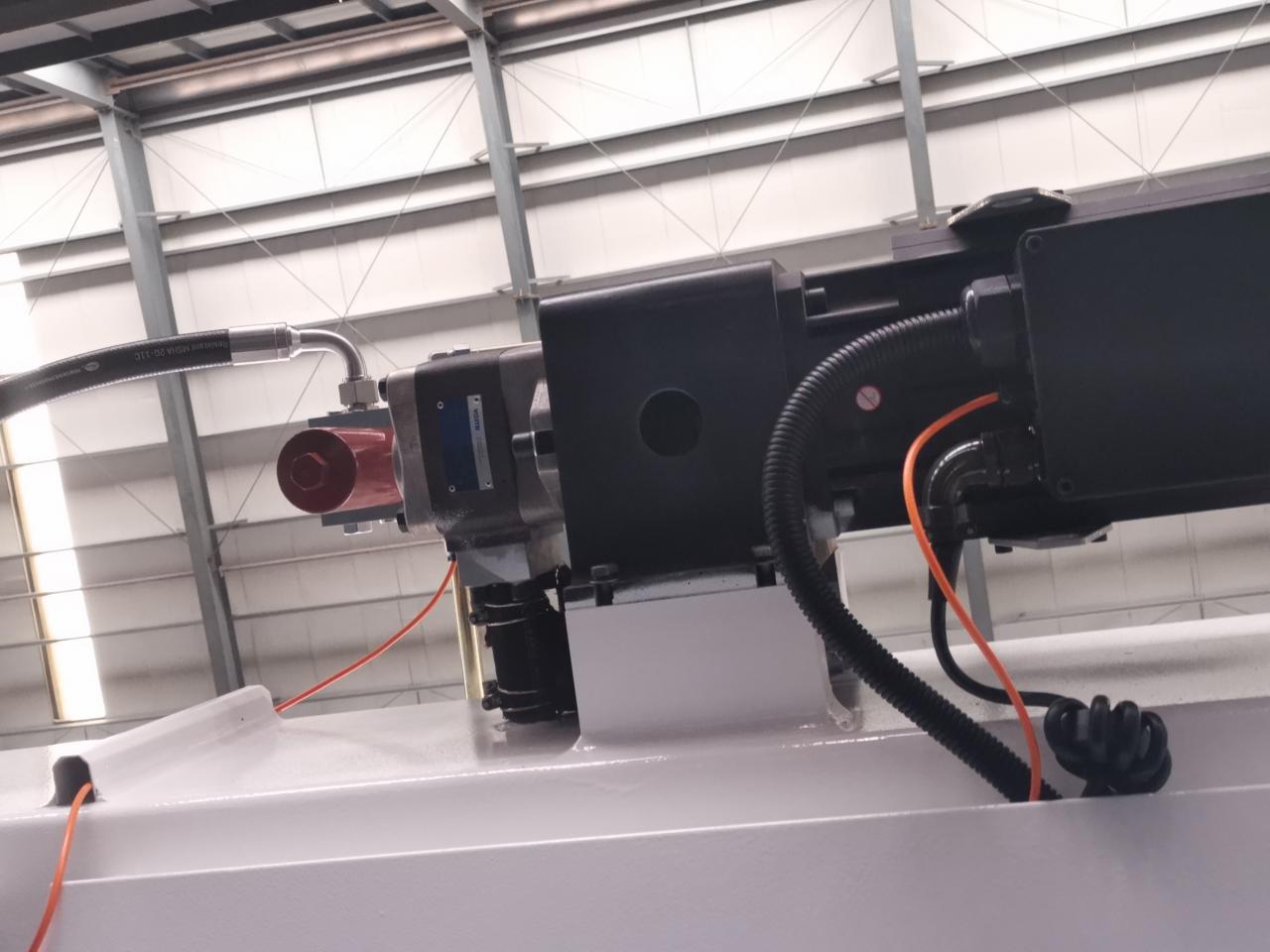

Servomotor

El servomotor i el controlador Panasonic/Yaskawa ofereixen un rendiment superior a alta velocitat.

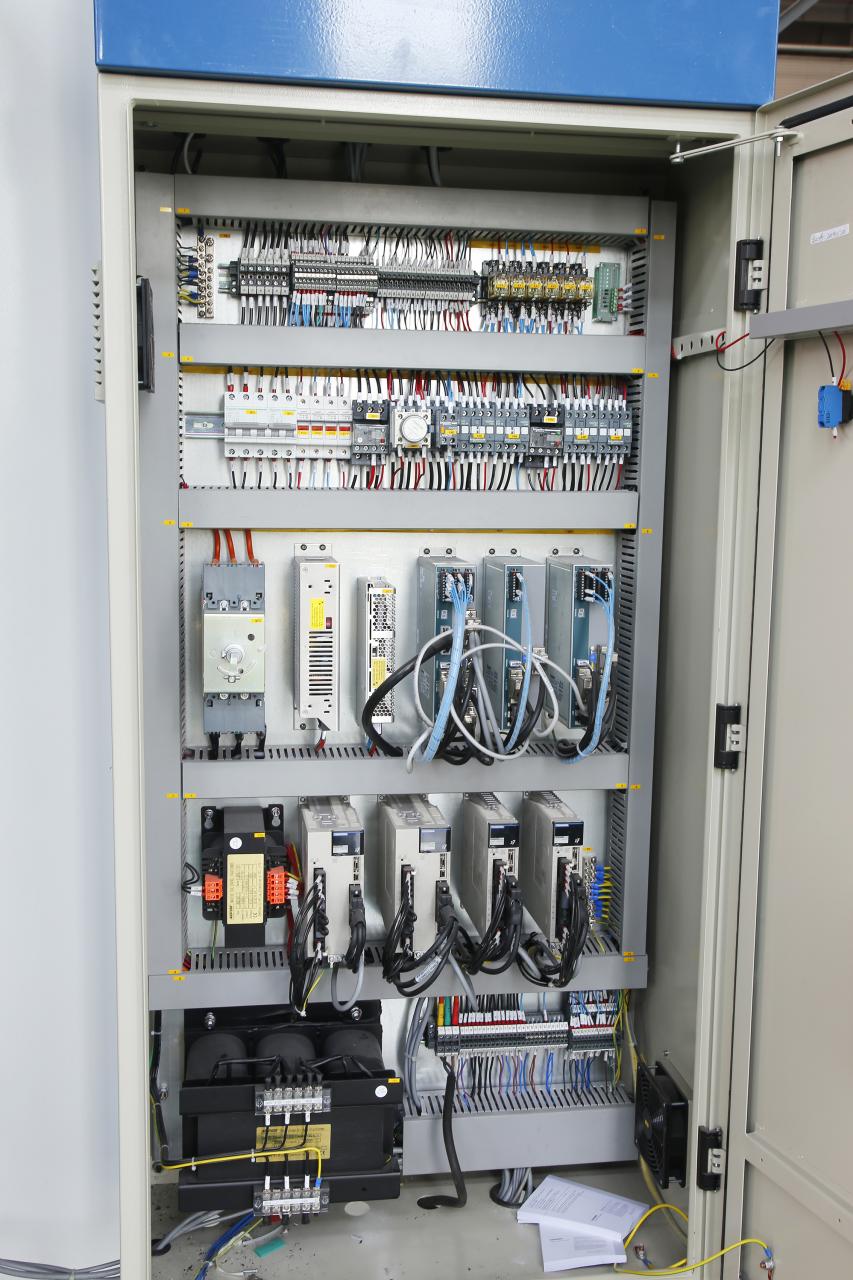

França Schneider Electrics

Estable França Schneider electrics, servomotor Panasonic per millorar la precisió de posicionament dels eixos X i Y.

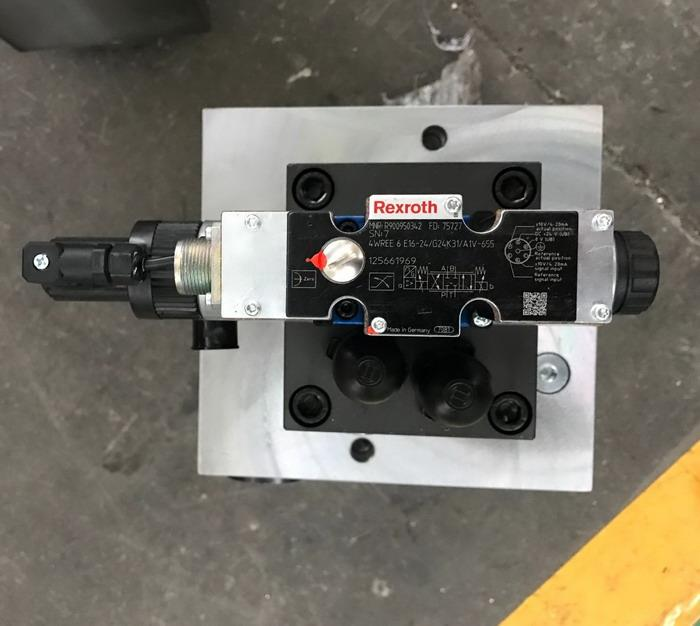

Sistema hidràulic Bosch Rexroth

Alemanya Bosch Rexroth bloc de vàlvules hidràuliques integrats.

Bomba d'oli VOITH d'Alemanya

L'ús de la bomba d'oli d'Alemanya VOITH/Hoerbiger garanteix la vida útil de l'oli i redueix el soroll durant el treball.

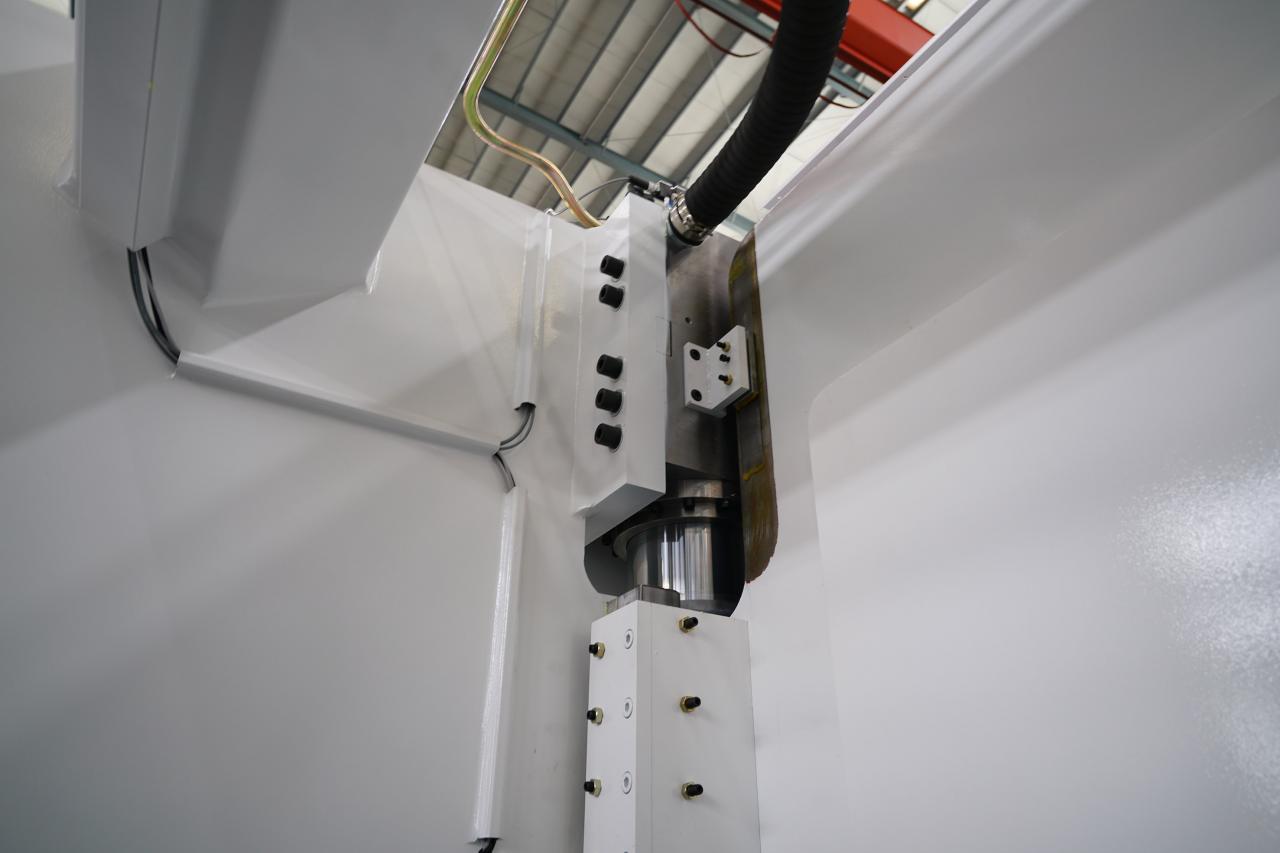

Guia Doble Ram

Guia Doble Ram per a pujades i baixades d'oli

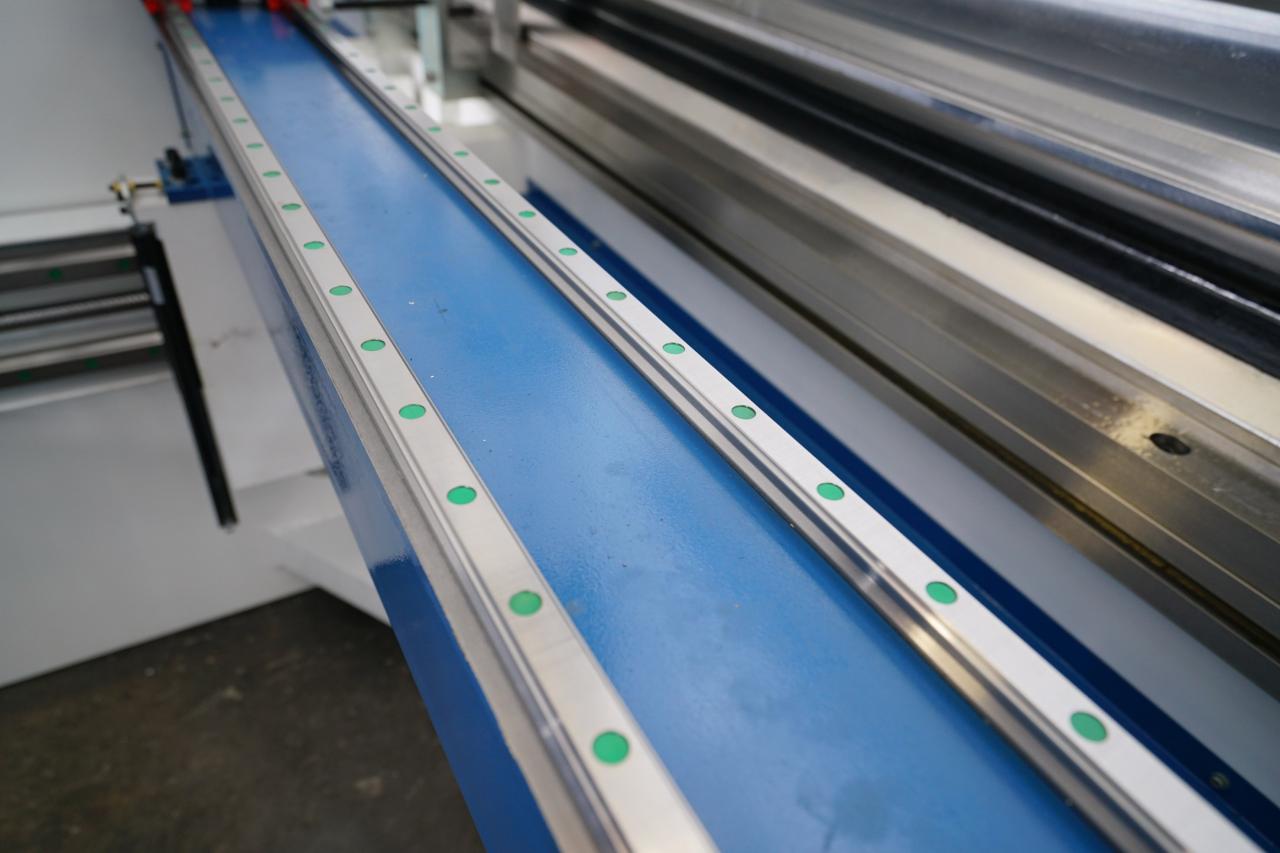

Guia lineal dual

La guia lineal dual per als dits CNC Press Brake atura el moviment.

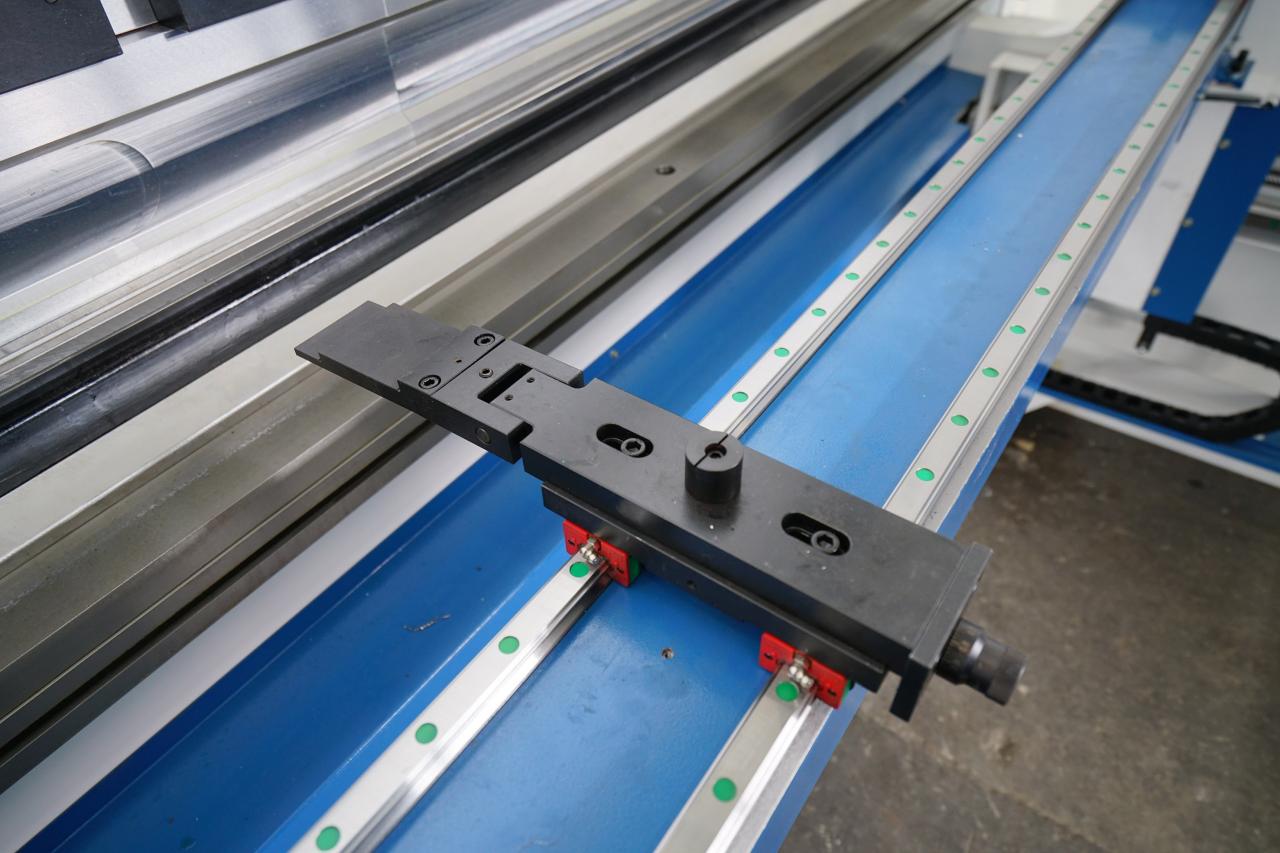

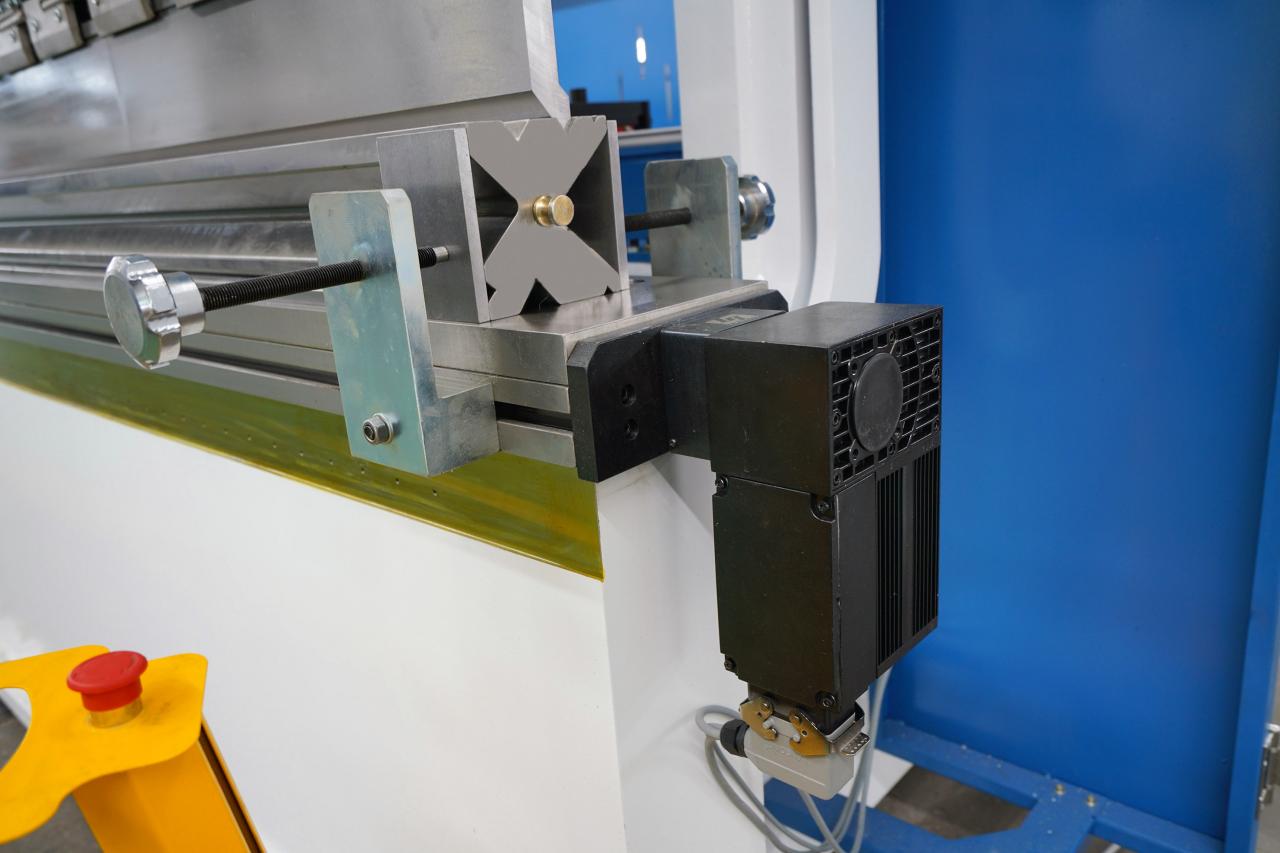

Dits del backgauge

Indicador posterior del fre de premsa automàtica RAYMAX Z1 i Z2 que es mou amb una guia lineal doble.

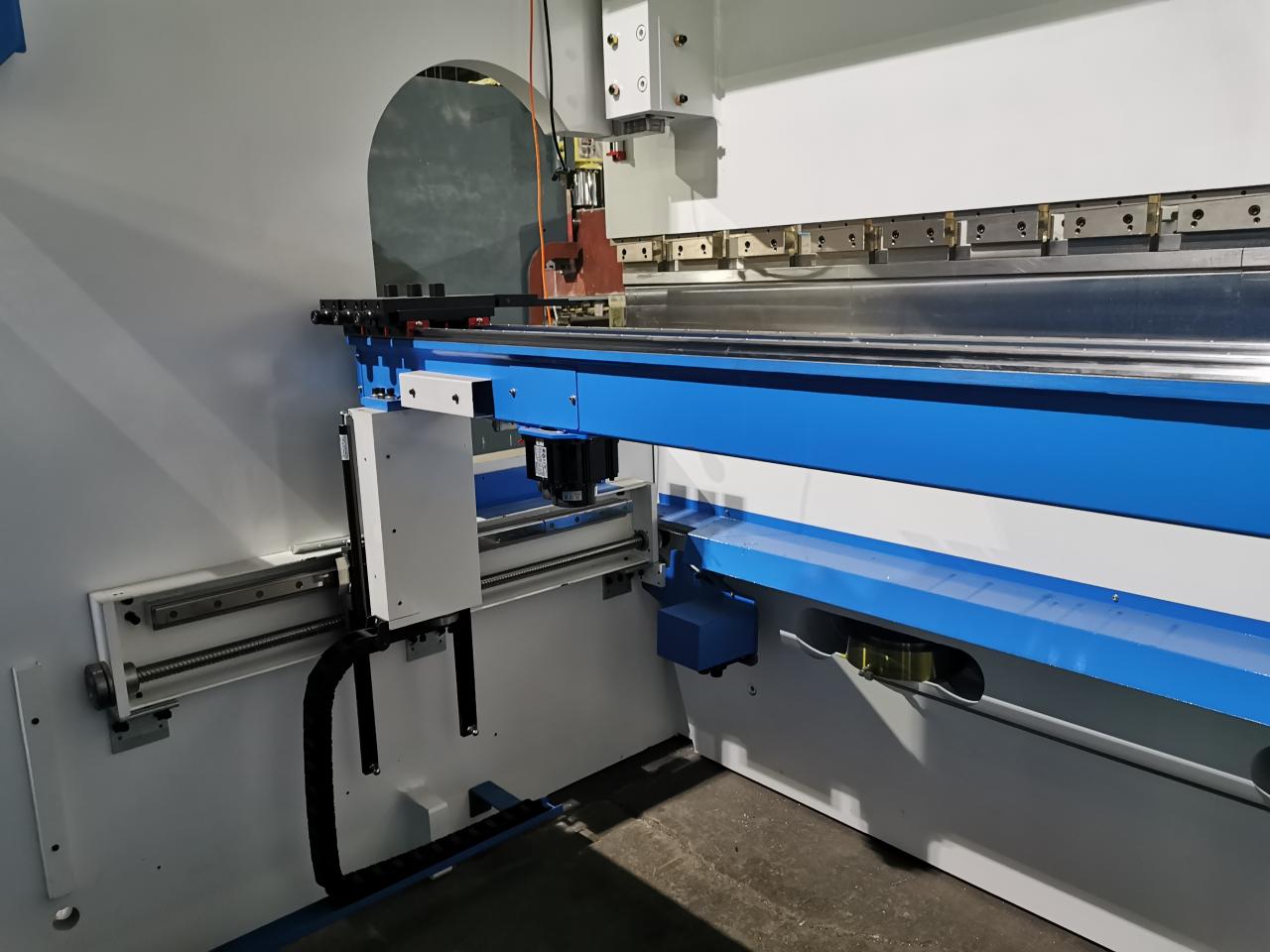

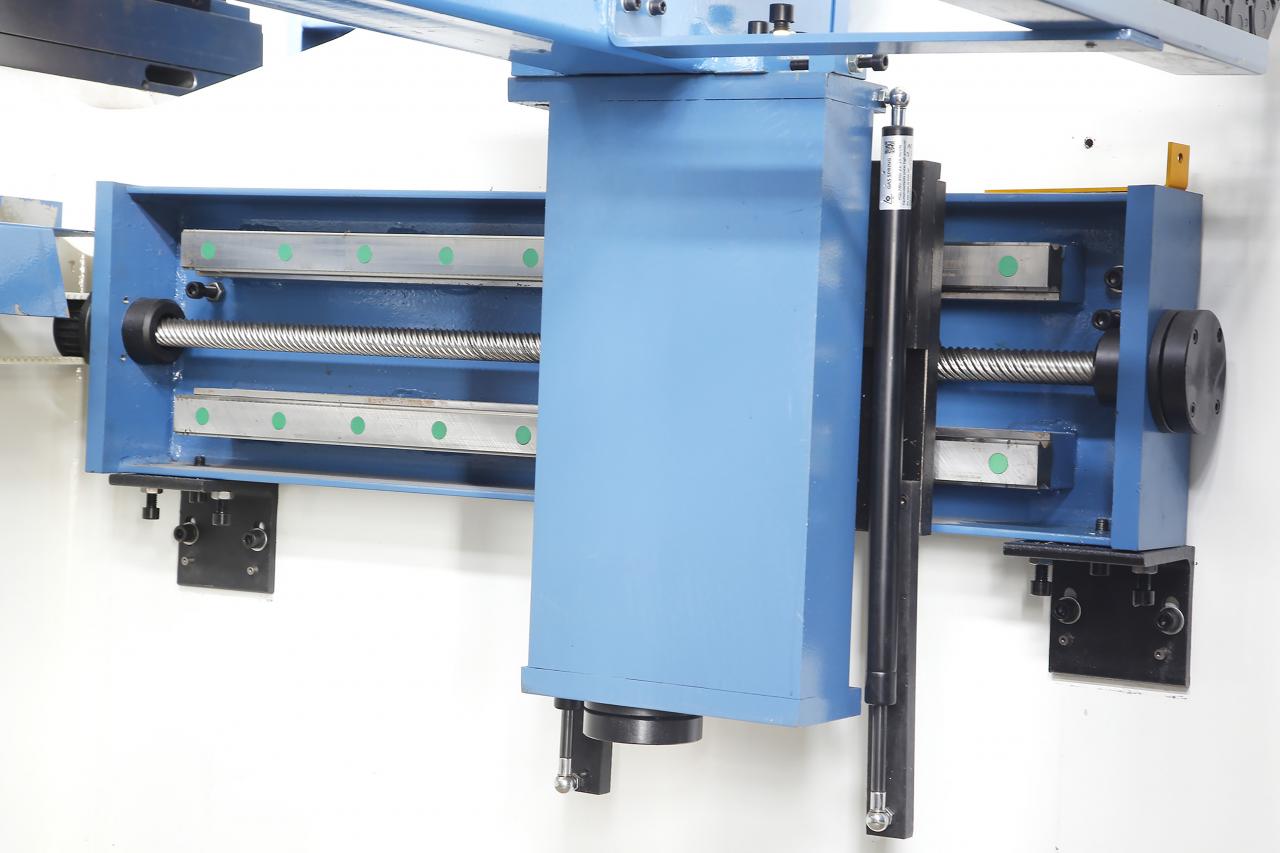

Cargol de boles i guia lineal

Adopció del cargol de bola HIWIN i la guia lineal per millorar la precisió del backguage de la màquina.

Guia lineal dual

La guia lineal dual per als dits CNC Press Brake atura el moviment.

Dits del backgauge

Indicador posterior del fre de premsa automàtica RAYMAX Z1 i Z2 que es mou amb una guia lineal doble.

Cargol de boles i guia lineal

Adopció del cargol de bola HIWIN i la guia lineal per millorar la precisió del backguage de la màquina.

OPCIONAL

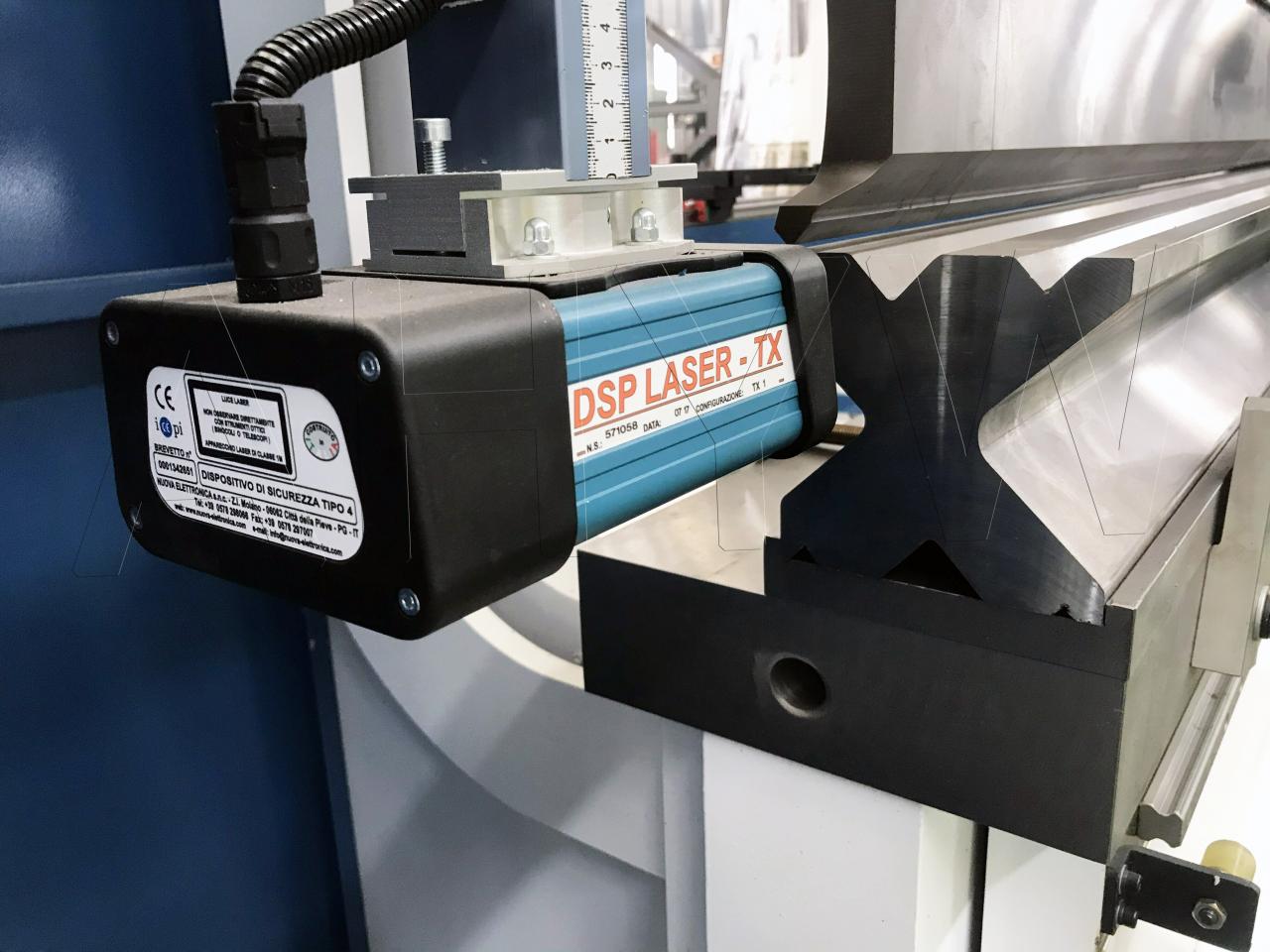

Sistema de protecció làser DSP d'Itàlia

Marxa posterior de l'eix R amunt i avall

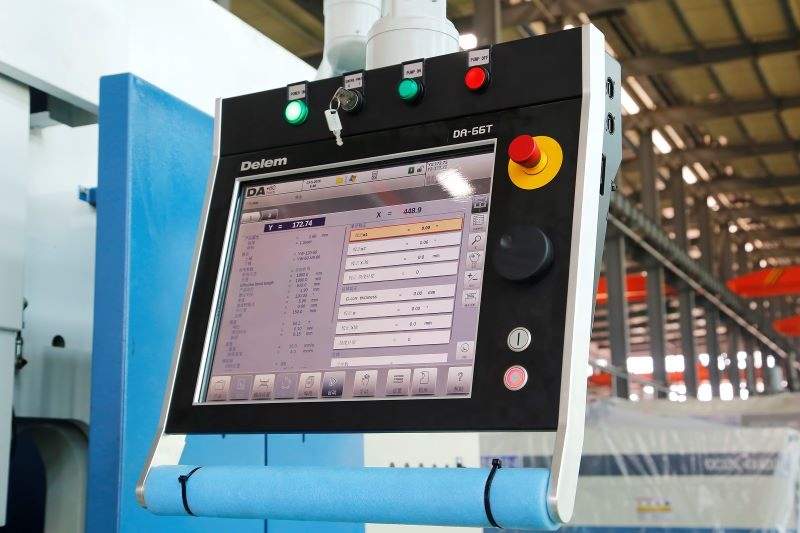

Controlador DELEM DA66T Amb 8 1 Eixos

Dispositius d'extracció de pals laterals opcionals

Refrigerador d'oli opcional

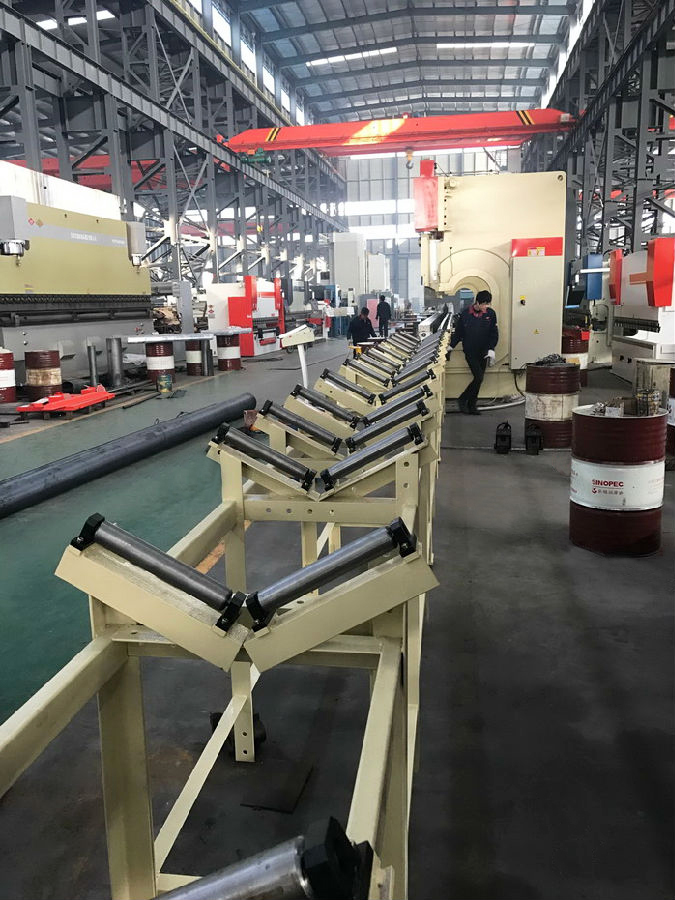

Suport lateral pesat amb rodets

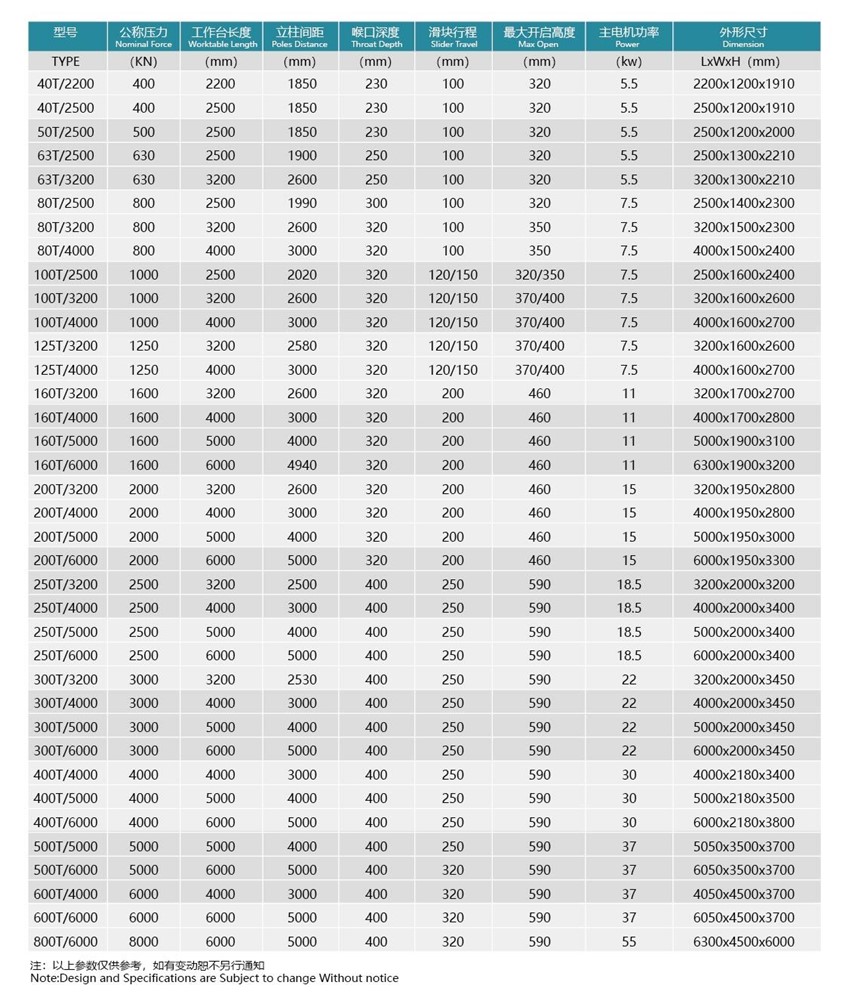

Paràmetres tècnics
El nostre servei

Servei de Prevenda Treball en equip tècnic i comercial

* Suport de consulta i consultoria.
* Suggereix una solució
* Veure la nostra fàbrica.

Els enginyers del servei postvenda i les vendes cooperen

* Formació sobre com instal·lar la màquina i com utilitzar-la.
* Enginyers disponibles per al servei de maquinària a l'estranger.

Preguntes freqüents

Q1. Sou una fàbrica o una empresa comercial?

R: RAYMAX és un fabricant professional de fre de premsa, màquina de cisalla, màquina de tall per làser de fibra i altres equips de processament de xapa. Tenim més de 15 anys d'experiència en la fabricació i els nostres productes es van exportar a més de 90 països i regions.

P2. Aquesta és la primera vegada que faig servir aquest tipus de màquina, és fàcil d'utilitzar?

R: Les instruccions detallades d'instal·lació i funcionament s'envien gratuïtament juntament amb la màquina. A la nostra fàbrica s'ofereixen cursos de formació gratuïts. Els enginyers estan disponibles per servir a l'estranger, però totes les despeses s'han de pagar al vostre costat. S'ofereix assistència tècnica de vídeo i assistència en línia, assistència tècnica les 24 hores mitjançant trucades, vídeo i correu electrònic.

P3. Quin és el vostre temps de lliurament normal?

R: El termini d'execució d'una comanda rutinària normalment seria de 25 a 30 dies. Tanmateix, això varia amb una sèrie de factors, com ara la mida de la comanda, el model de màquina, la complexitat de la peça i la càrrega de la botiga, per esmentar-ne alguns. Els terminis de lliurament es proporcionen amb totes les cotitzacions. Si us plau, aviseu-nos si cal una comanda urgent i normalment podem acomodar-nos.

Detalls

• Carrera lliscant (mm): 200 mm
• Nivell automàtic: totalment automàtic
• Profunditat de la gola (mm): 400 mm
• Tipus de màquina: sincronitzada
• Longitud de la taula de treball (mm): 2*6000 mm
• Amplada de la taula de treball (mm): 250 mm
• Mida: 16000*2000*2670
• Condició: Nou
• Lloc d'origen: Anhui, Xina
• Nom de la marca: RAYMAX
• Material / metall processat: llautó / coure, acer inoxidable, aliatge, acer al carboni, alumini
• Automatització: Automàtica
• Serveis addicionals: Mecanitzat
• Any: 2020
• Pes (KG): 12500
• Potència del motor (kw): 30 kw
• Punts de venda clau: alta precisió
• Garantia: 2 anys
• Indústries aplicables: botigues de materials de construcció, tallers de reparació de maquinària, planta de fabricació, obres de construcció, energia i mineria
• Ubicació de la sala d'exposició: Itàlia, França, Alemanya
• Tipus de màrqueting: nou producte 2020
• Informe de prova de maquinària: proporcionat
• Vídeo d'inspecció de sortida: proporcionat
• Garantia dels components bàsics: 1 any
• Components bàsics: coixinet, PLC
• Matèria primera: acer
• Ús: plegat de xapa metàl·lica
• Motor principal: Alemanya Siemens
• Sistema hidràulic: Bosch Rexroth Germany
• Sistema de control: DELEM DA53T
• Components elèctrics: Schneider
• Servomotor / Servoconducció: EMG Xina
• Certificació: ce
• Servei postvenda prestat: instal·lació de camp, posada en marxa i formació, servei de manteniment i reparació de camp, suport tècnic de vídeo, suport en línia
• Servei després de la garantia: suport tècnic de vídeo, suport en línia
• Localització del servei local: Itàlia, França, Alemanya
