Màquina automàtica de tall de canonades 1000w Taula de treball petita Màquina de tall per làser de fibra

Descripció de la màquina

El tall per làser és el millor mètode de tall entre les diferents tecnologies de tall que la gent ha dominat avui. Els avantatges del tall per làser són: petita deformació tèrmica, alta precisió de tall, baix soroll, sense contaminació, tall automàtic fàcil de realitzar, tot i que la inversió inicial és gran (desavantatge), però el cost de processament és un 50% menor que el processament mecànic. Com a tecnologia de fabricació avançada, el tall per làser té els avantatges d'una àmplia gamma d'aplicacions, procés flexible, alta precisió de processament, bona qualitat, procés de producció net i fàcil realització de l'automatització, flexibilitat, intel·ligència i millora de la qualitat del producte i la productivitat laboral.

Característica de la màquina

1. La màquina adopta una estructura de taula de treball oberta, cremallera i pinyó de doble accionament importats d'alta precisió i guia lineal, transmissió estable i alta precisió.

2. Tant el llit com la biga mòbil adopten una estructura de soldadura integral. El llit és tractat tèrmicament a 600 °C i acabat amb un fresat de pòrtic de 12 metres. Es refreda al forn durant 24 hores. Després del recuit, es desbasta i després se sotmet a un tractament d'envelliment per vibracions, que pot eliminar completament la soldadura i l'adaptabilitat del processament, bona rigidesa, alta precisió, pot mantenir un ús a llarg termini sense deformacions.

3. Els eixos X, Y i Z s'importen de França amb servomotors d'alta precisió, alta velocitat, gran parell, gran inèrcia, rendiment estable i durador. Assegureu-vos l'alta velocitat i acceleració de tota la màquina.

4. Adopta el sistema de control numèric especial de la màquina de tall per làser de fibra CYPCUT basat en el sistema operatiu Windows i integra molts mòduls de funcions especials per al control de tall per làser, amb funcions potents, una bona interfície home-màquina i un funcionament senzill.

5. El programari de nidificació CYPNEST Expert Edition és la tecnologia bàsica per a les màquines de tall CNC per realitzar "tall a temps complet, tall d'alta eficiència i tall d'alta taxa de nidificació". És la garantia fonamental per estalviar materials de manera efectiva i millorar l'eficiència del tall.

6. El capçal de tall adopta capçals especials de tall per làser de fibra produïts per marques de renom internacional i sensors capacitius, amb alta precisió de detecció, resposta sensible i el rendiment més estable i fiable. 7. La vàlvula proporcional d'alta precisió controlada electrònicament importada d'Alemanya pot controlar amb precisió la pressió de l'aire del gas auxiliar de tall per aconseguir el millor efecte de tall.

Components de la màquina

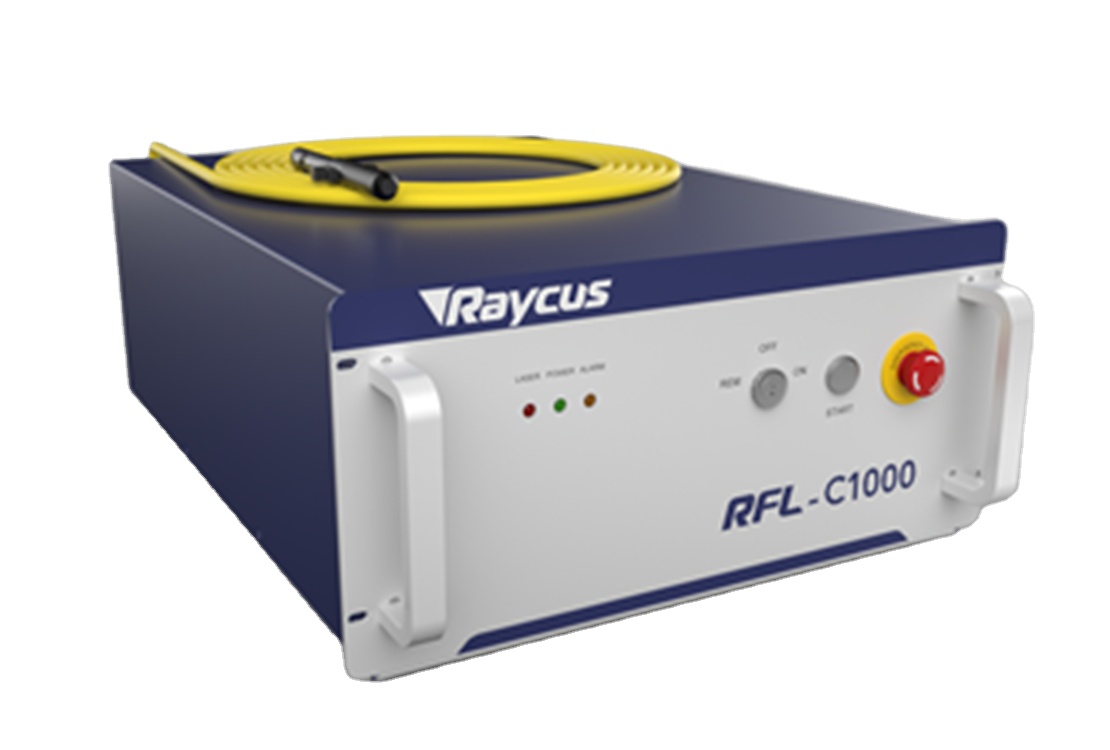

Font làser de fibra Raycus RFL-C1000

• Excel·lent qualitat del feix (BPP)

• BPP constant en tot el rang de potència

• Utilitzeu una distància focal llarga per obtenir encara un punt petit

• Eficiència de conversió electro-òptica>25%

• Funcionament sense manteniment

• Disseny modular, "plug and play"

• Mides reduïdes i fàcil instal·lació

• Vida útil de la font de la bomba >100.000 hores

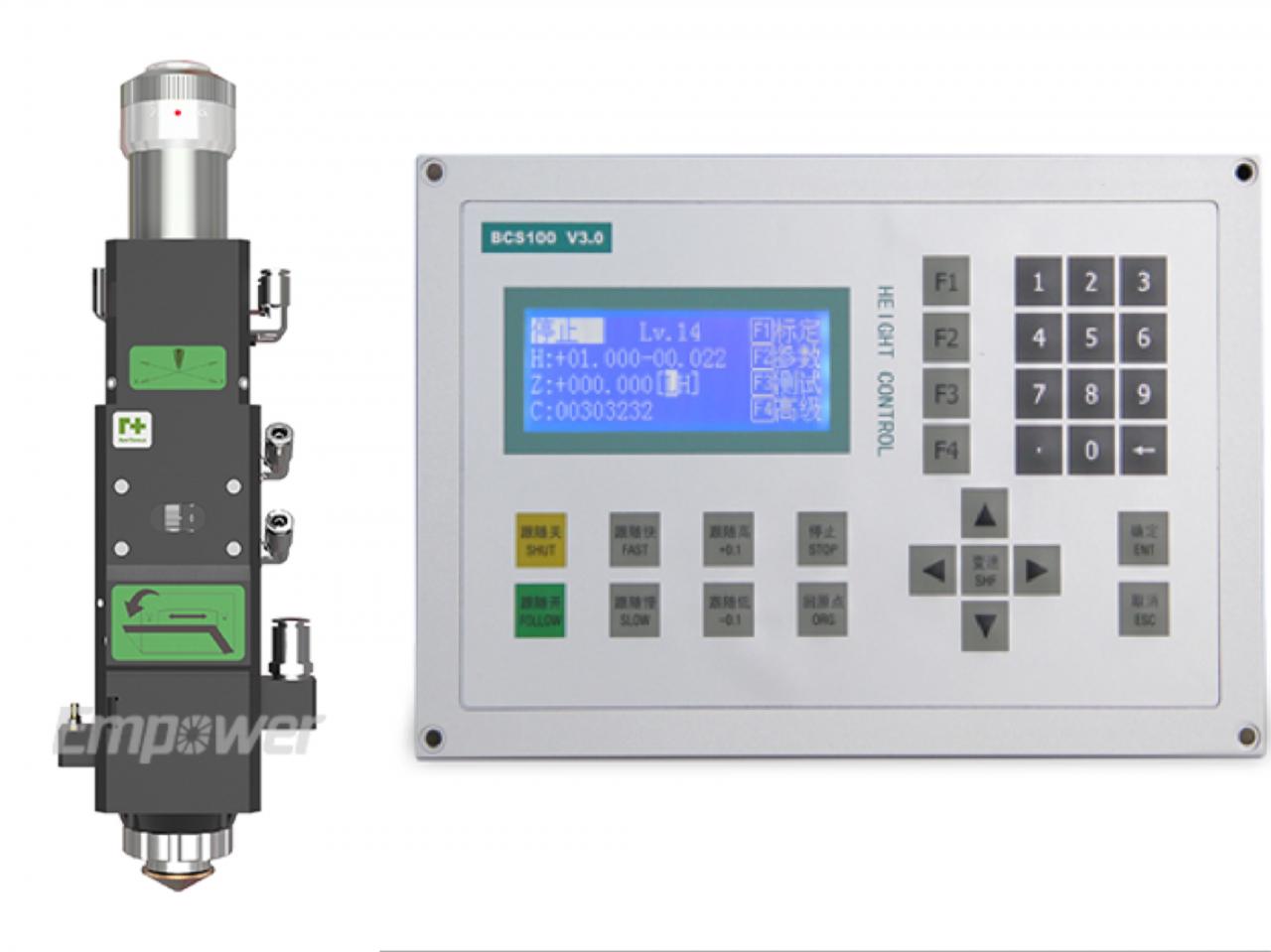

Capçal de tall i controlador d'alçada

• Disponible amb sensor d'alçada capacitiu.

• Els sensors de temperatura protegeixen l'òptica i minimitzen les possibilitats de sobreescalfament.

• 10 mm de moviment de la lent per fixar el focus.

• Accés ràpid i fàcil a la coberta del vidre.

• Disseny flexible per optimitzar la mida del punt.

• Flux de gas d'assistència suau.

• Disseny compacte i lleuger.

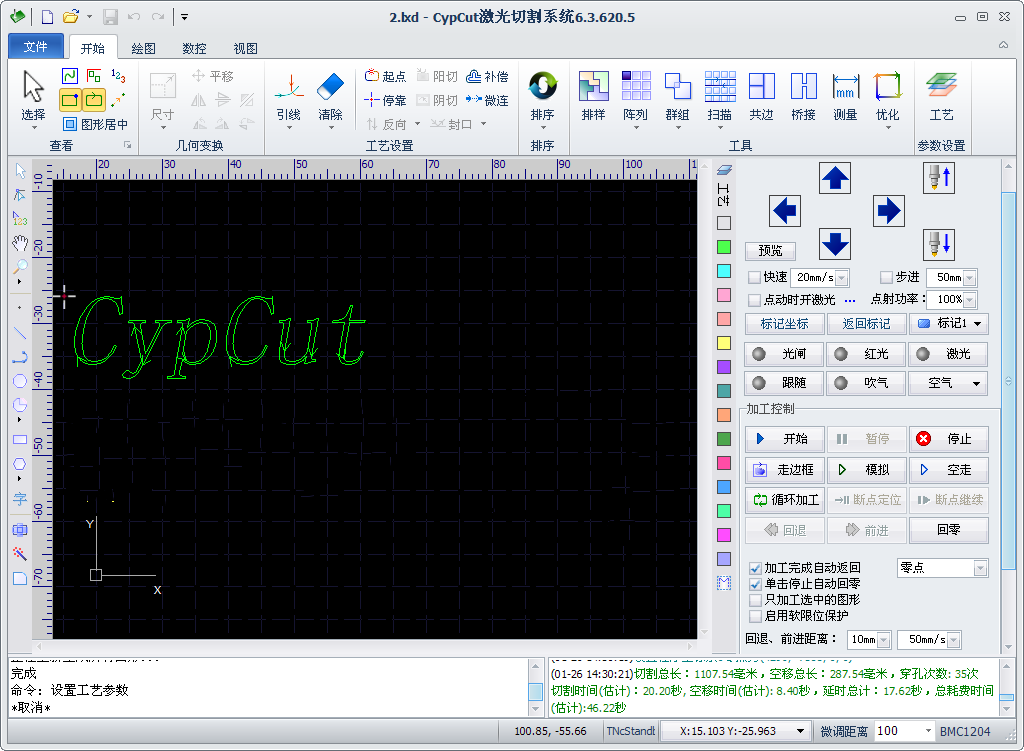

Sistema de tall Cypcut

• Ajust automàtic d'alçada

• Protecció de programari

• Control de potència del raig làser

• Funció de reinici del punt d'aturada sobtada

• Salt de granota i funció de posicionament automàtic de vora

• Resposta en temps real per evitar el retard del senyal que provoca un marge rodó

Especificació

Llista de components principals
No.	Nom del component	Fabricant - Lloc d'origen
1	Màquina-eina	Màquina-eina de soldadura de plaques -- Dahan
2	Feix de màquina	Biga d'alumini -- Dahan
3	Font làser de fibra	Raycus/Max 1000W--Xina
4	Cap làser	Raytools-- Xina
5	Sistema de tall	Cypcut -- Xina
6	Servomotor i controlador	Schneider -- França
7	Reductor de velocitat	Shimpo -- Japó
8	Carrils guia	Hiwin -- Taiwan
9	Cremallera i pinyó	YYC de Taiwan
10	Vàlvula proporcional	SMC --Japó
11	Refrigerador	Hanli -- Xina

Especificacions
Potència làser	1000W
Àrea de tall (mm) (L×W)	3000 mm × 1500 mm
Velocitat màxima de tall (m/min)	120 m/min
Màxim accelerat	1,5G
Precisió de posicionament	± 0,03 mmmm
Precisió de repetibilitat	± 0,02 mm
Amplada mínima de la línia	0,15 mm
Profunditat de tall màxima (acer suau)	12 mm
Acer inoxidable N2	5 mm
Alumini	3 mm
Camí de conducció	Servomotor importat
Via de transmissió	Conductor de doble pinyó i cremallera importat
Requisits elèctrics	380V/50Hz.60Amp
El consum d'energia	12 kW
Pes de la peça de treball	800 kg
Pes	5500 kg
Mida del contorn (mm)	4800 mm × 2700 mm × 1900 mm (L × A × A)
Mida del contorn amb canviador de palets (mm)	8400 mm × 3000 mm × 2100 mm (L × A × A)

Avantatges i aplicacions

AVANTATGES:

1, Estalvi de costos en el consum d'energia / només un 20-30% de la màquina de tall per làser de CO2 amb la mateixa potència.

2, Flexibilitat i tall de precisió de peces simples o complexes

3, adopta làser de fibra de marca mundial importada / temps de vida superior a 100.000 hores

4, el servomotor i el sistema d'engranatges importats garanteixen un tall de precisió

5, tall d'alta qualitat sense necessitat d'acabat addicional

6, velocitat de tall més alta i eficient, velocitat de la placa de tall superior a 10 metres per minut

7, tall sense contacte, cosa que significa que no hi ha marques ni contaminació del material

8, Capacitat de tallar pràcticament qualsevol xapa

APLICACIONS:

MATERIALS APLICABLES: Acer inoxidable, acer al carboni, acer aliat, acer al silici, acer de molla, alumini, aliatge d'alumini, xapa galvanitzada i altres canonades i tubs metàl·lics.

INDÚSTRIA APLICABLE: S'aplica àmpliament en el processament de canonades industrials, equips a prova d'explosions, indústria militar, indústria química, exploració de petroli, llums i llanternes, processament de metalls, ferreteria, construcció, etc.

El nostre servei i avantatges

El nostre servei

1. Dos anys de garantia per a aquesta màquina làser de fibra i peces làser de fibra; Un any de garantia per a altres màquines i peces.

2. Suport tècnic en línia professional 24 hores.

3. Un enginyer qualificat ajudarà el client a resoldre el problema mitjançant TM, WhatsApp a temps quan el problema es produeixi.

4. Actualització gratuïta de programari.

5. Manteniment durant tota la vida i subministrament de recanvis.

Els nostres Avantatges

1. Empresa d'autenticació Alibaba

2. 12 anys d'experiència en exportació

3. 20 anys d'experiència en la fabricació

4. Servei d'OEM i ODM

5. Servei en línia 24 hores

6. Xarxa de distribuïdors a tot el món

Detalls

• Aplicació: TALL LASER
• Material aplicable: metall
• Condició: Nou
• Tipus de làser: làser de fibra
• Àrea de tall: 3000 * 1500 mm
• Velocitat de tall: 120 m/min
• Format gràfic suportat: DXF
• Gruix de tall: 1-10 mm
• CNC o no: Sí
• Mode de refrigeració: REFREDAMENT PER AIGUA
• Programari de control: Cypcut
• Marca de font làser: Raycus/IPG/Max
• Capçal làser Marca: Raytools/Precitec
• Marca del servomotor: Yaskawa
• Guia Marca: HIWIN
• Sistema de control Marca: Cypcut
• Pes (KG): 5500 KG
• Punts de venda clau: llarga vida útil
• Marca de lents òptiques: Raytools
• Garantia: 1 any
• Indústries aplicables: planta de fabricació, processament de xapa
• Informe de prova de maquinària: proporcionat
• Vídeo d'inspecció de sortida: proporcionat
• Garantia dels components bàsics: 2 anys
• Components bàsics: font làser
• Velocitat màxima de tall (m/min): 120 m/min
• Acceleració màxima: 1,5G
• Precisió de posicionament: ± 0,03 mmmm
• Precisió de repetibilitat: ± 0,02 mm
• Amplada mínima de la línia: 0,15 mm
• Profunditat de tall màxima (acer suau): 12 mm
• Acer inoxidable N2: 5 mm
• Alumini: 3 mm
• Requisits elèctrics: 380V/50Hz.60Amp
• Mida del contorn amb canviador de palet (mm): 8400 mm * 3000 mm * 2100 mm (L * W * H)
• Certificació: Sgs
• Servei postvenda prestat: suport en línia, recanvis gratuïts, suport tècnic de vídeo
• Servei després de la garantia: Suport tècnic de vídeo, Sense servei, Suport en línia, Recanvis, Servei de manteniment i reparació de camp
