Màquina de fre de premsa hidràulica CNC model Wc67k-80tx3200

Aplicació del producte

La nostra gamma de frens hidràulics de premsa és senzilla d'utilitzar, fàcil d'arrencar i convenient per al manteniment. És la màquina principal del mercat de plegat de metalls, àmpliament utilitzada a les indústries de processament de xapa.

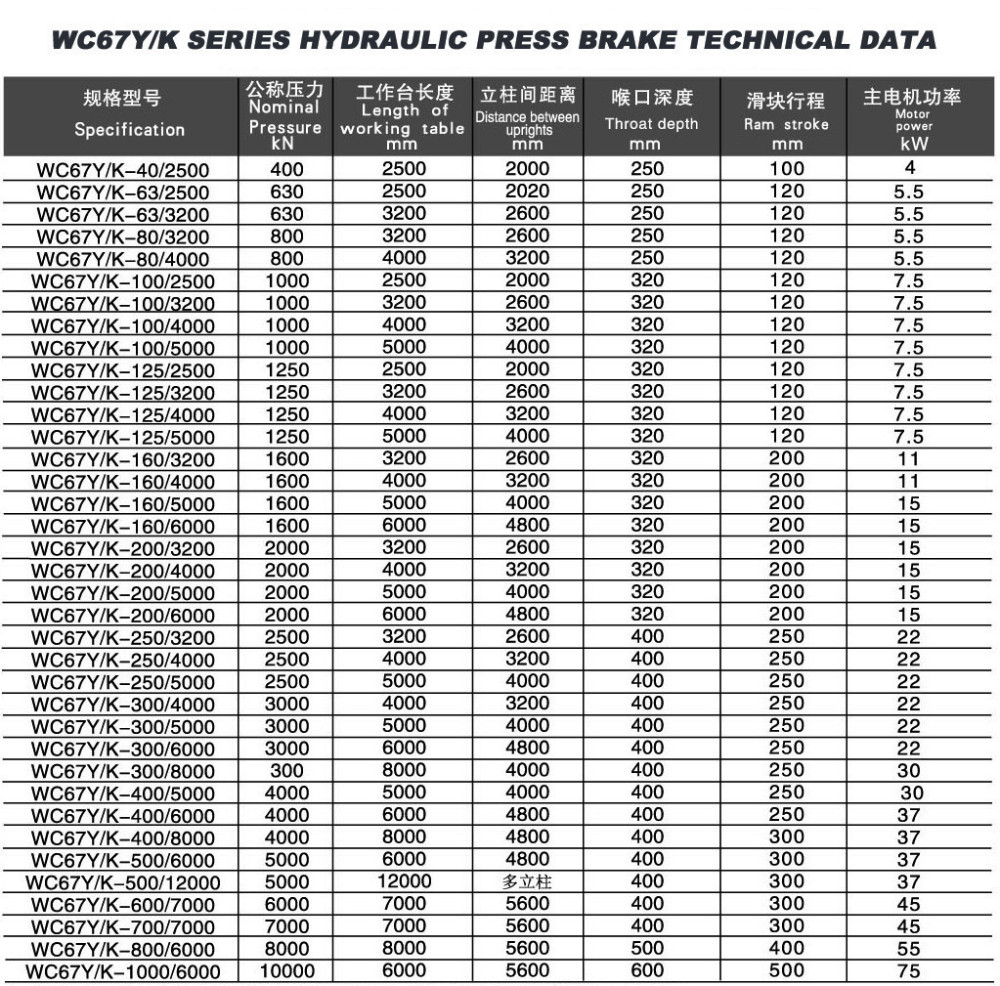

PARÀMETRES TÈCNICS
1	Model de màquina	WC67Y-100TX3200
2	Pressió nominal	KN	1000
3	Longitud de la taula de treball	mm	3200
4	Resistència de la làmina de cisalla	Mpa	ób≤450
5	Profunditat de la gola	mm	320
6	Cop de RAM	mm	120
7	Altura màxima oberta	mm	380
8	Potència del motor principal	KW	7.5

Principals característiques

1. Disseny racionalitzat de la UE, tots els components de la màquina estan dissenyats sota les instruccions del disseny assistit per ordinador i el programari de CAD/CAE/CAM per garantir totalment la intensitat i la rigidesa de tots els components.

2. Els enginyers de RAYMAX utilitzen SolidWorks 3D paramètric mitjançant l'anàlisi FEM i DOE, així com l'anàlisi estàtica i de mecanismes.

3. Tot el cos de la màquina és un muntatge soldat monobloc total per acers d'alta qualitat. Després del procediment de soldadura, el cos de la màquina es fresarà per garantir l'equilibri i la precisió.

4. El mecanisme sincrònic mecànic i la compensació complexa estan dissenyats per augmentar la precisió de les peces de treball.

5. Adopta un sistema hidràulic integrat, més fiable i fàcil de mantenir.

6. La carrera i la distància del calibre posterior s'ajusten amb el motor i s'ajusten bé a mà, l'ajust es mostra amb comptadors digitals

7. El mode de funcionament únic i continu de polzades dissenyat per a la màquina i la marxa enrere i el manteniment del temps es poden controlar mitjançant els relés de temps.

8. Disseny de seguretat de preocupació humanística en tots els detalls i també els detalls científics mitjançant l'estàndard RAYMAX.

Equipament estàndard

1. Compensació de la falca a la subjecció del punxó superior

2. Braços de suport de placa

3. Dit de protecció abatible

4. Troqueles superiors estàndard i matrius inferiors Multi-V

5. Protecció de sobrecàrrega hidràulica i elèctrica

6. Braç quadrat i braços de suport davanter

7. Les matrius es poden dissenyar segons el requisit dels clients. La màquina estarà equipada amb motlles/encunys estàndard i s'enviarà el dibuix. I els motlles / matrius no estàndard es poden dissenyar si els clients poden proporcionar el dibuix de motlles / matrius o les peces de treball, dissenyarem. El motlle superior es pot fer en secció.

8. SIEMENS Motor o China Hanneng High Quality Motor

9. Alemanya Bosch Rexroth Hydraulic System o XINA Top Level Youtong Hydraulic System.

10. EUA SUNNY Bomba d'engranatges hidràulic o XINA Xangai YONGMING Bomba d'engranatges hidràulic d'alta qualitat que s'utilitza per a la indústria aeronàutica xinesa.

11. Les peces de segellat seran de JAPAN VALQUA .

12. Alemanya SIEMENS o França SCHNEIDER Elements elèctrics principals.

13. Cargol de boles Taiwan HIWIN i vareta polida amb una precisió de 0,05 mm.

14. Sistema ESTUN E21 NC o un altre sistema de controlador cnc.

Característiques del sistema de controlador E21 NC

1. Control de posicionament del calibre posterior.

2. Control de posicionament intel·ligent.

3. Posicionament unilateral i bidireccional que elimina de manera eficaç l'espai lliure del cargol.

4. Funcions de retracció.

5. Cerca automàtica de referències.

6. Còpia de seguretat i restauració de paràmetres amb una sola tecla.

7. Indexació ràpida de posicions.

8. 40 programes d'espai d'emmagatzematge, cada programa té 25 passos.

9. Protecció d'apagada.

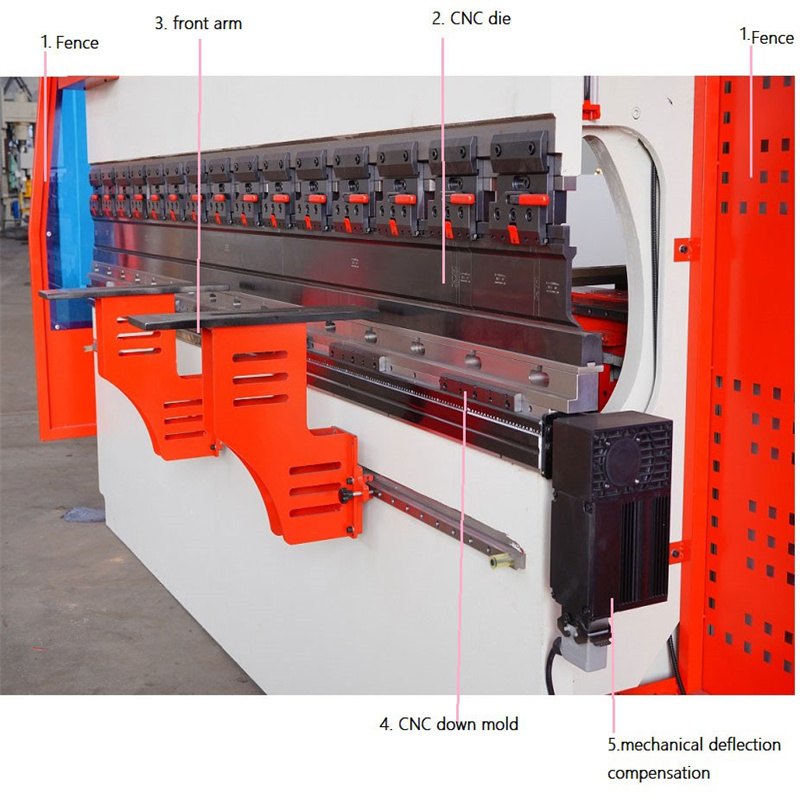

10. mm/polzada, xinès/anglès . Imatges detallades

Com comptar la potència de flexió?

8 (Ràtio) x 2 mm (gruix) x 2,5 metres (amplada) = 40
Per tant, necessiteu el fre de premsa WC67Y-40T/2500 per doblegar acer suau de 2 mm de gruix x 2500 mm d'amplada.

Preguntes freqüents

Q1. Sou una fàbrica o una empresa comercial i on us trobeu?

R: Som una fàbrica situada a Anhui, Xina, el transport és convenient.

P2. Quant dura el període de garantia de la vostra màquina?

A: 12 mesos. La nostra màquina té 1 any de garantia, excepte les peces de desgast i els danys causats per un ús inadequat/negligència. Després d'aquest període, encara podeu gaudir del nostre servei tot el temps.

P3. La vostra empresa té alguna certificació?

A: Sí. Tenim CE, ISO 9001 i així successivament.

P4. Teniu instruccions d'ús de la màquina?

A: Sí. Tenim instruccions de funcionament de la màquina en anglès juntament amb la màquina.

P5. Quin és el termini de lliurament?

R: En general, es triguen 15-25 dies hàbils a acabar una comanda. El termini de lliurament exacte es confirmaria mitjançant una altra comunicació.

P6. Puc posar el meu propi LOGO als productes?

A: Sí. Podeu posar el vostre propi LOGO als productes. Productes relacionats ",

Detalls

• Carrera del control lliscant (mm): 120 mm
• Nivell automàtic: Semiautomàtic
• Profunditat de la gola (mm): 320 mm
• Tipus de màquina: barra de torsió
• Longitud de la taula de treball (mm): 3200
• Amplada de la taula de treball (mm): 200 mm
• Mides: 3300x1500x2200 mm
• Condició: Nou
• Material / metall processat: llautó / coure, acer inoxidable, ALIATGE, acer al carboni, alumini, plàstic, PVC, acer al carboni, acer inoxidable, alumini
• Automatització: Automàtica
• Serveis addicionals: Formació final
• Pes (KG): 6000
• Potència del motor (kw): 7,5 kw
• Punts de venda clau: preu competitiu
• Garantia: 2 anys
• Indústries aplicables: hotels, botigues de roba, botigues de materials de construcció, tallers de reparació de maquinària, planta de fabricació, fàbrica d'aliments i begudes, granges, restaurant, ús domèstic, comerç al detall, botiga d'alimentació, impremtes, obres de construcció, energia i mineria, botigues d'alimentació i begudes , Altres, Empresa de publicitat
• Ubicació de la sala d'exposicions: Estats Units, Vietnam, Filipines, Indonèsia, Mèxic, Tailàndia, Sri Lanka, Bangla Desh, Malàisia
• Tipus de màrqueting: Producte normal
• Informe de prova de maquinària: proporcionat
• Vídeo d'inspecció de sortida: proporcionat
• Garantia dels components bàsics: 2 anys
• Components bàsics: coixinet, motor, engranatge, PLC
• Nom del producte: Fre de premsa hidràulica
• Color: personalitzat
• Tensió: 220V/380V/415V/440V/personalitzat
• Tipus: Dobladora hidràulica de metalls
• Elements elèctrics: Alemanya Siemens
• Sistema de control: Estun E21
• Pes: 6000 kg
• Certificació: ISO 9001:2000
• Servei postvenda prestat: suport en línia
