Fibra d'alta precisió de tall làser de metall Acer inoxidable Carboni 2000w

Característica principal

1. La màquina de tall per làser de fibra utilitza làser de fibra avançat per produir un feix làser d'alta densitat d'energia i s'agrupa a la superfície de la peça de treball, de manera que l'àrea de la peça de treball il·luminada pel punt d'enfocament ultra fi es fon i vaporitza instantàniament, mitjançant el sistema mecànic de control numèric. El tall automàtic s'aconsegueix movent la posició d'il·luminació puntual.

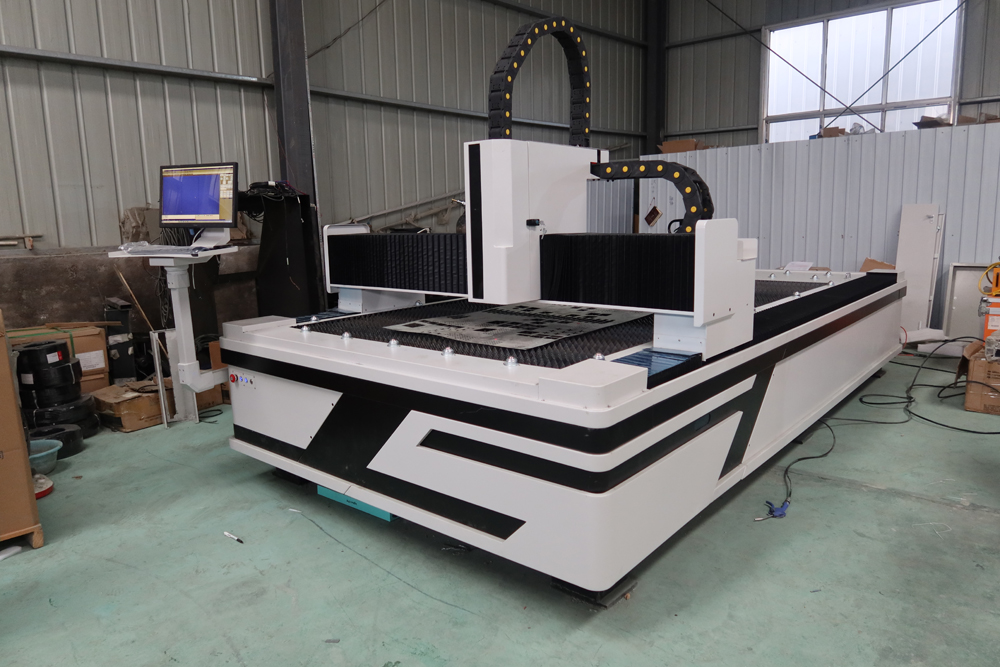

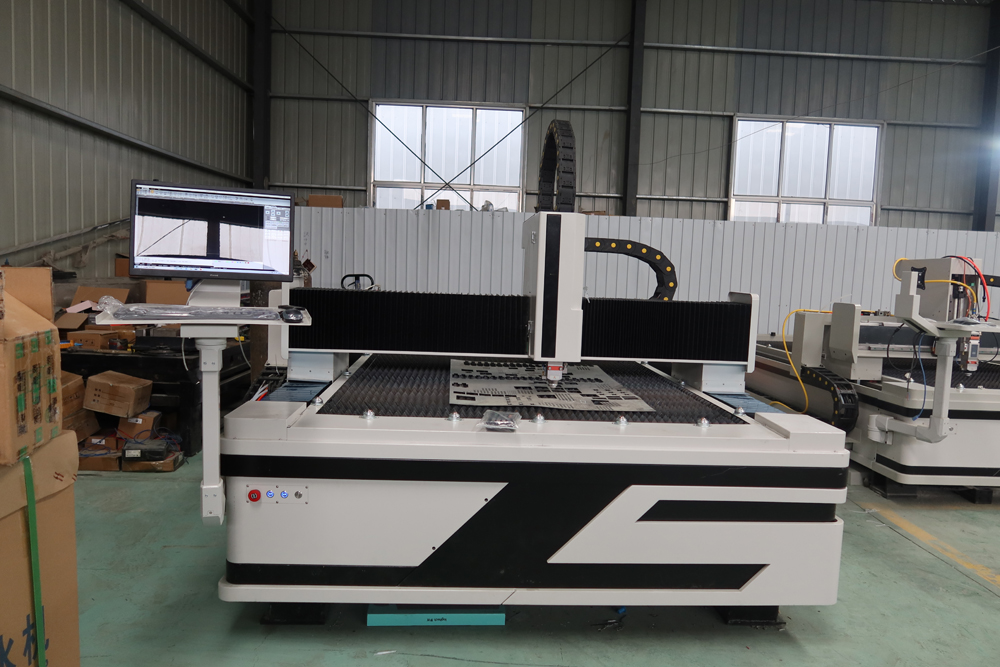

2. La màquina de tall per làser de fibra adopta el tipus d'estructura de pòrtic, accionament bilateral amb cremallera, amb estructura estable, bona rigidesa i alta velocitat.

3. La màquina de tall per làser de fibra és una peça soldada amb múltiples tractaments d'envelliment. Les peces de transmissió, com ara el reductor, el rail de guia i el pinyó i cremallera, són totes marques conegudes importades.

4. L'estructura general del pòrtic i el mode de transmissió de la cremallera i el pinyó asseguren l'equip. Posicionament d'alta velocitat, resposta dinàmica ràpida i bona estabilitat

Camps aplicables

La màquina s'aplica àmpliament en el processament de xapes, aviació, aeroespacial, electrònica, aparells elèctrics, accessoris de metro, automòbil, maquinària, peces de precisió, vaixells, equips metal·lúrgics, ascensors, electrodomèstics, regals artesanals, processament d'eines, decoració, publicitat, metall processament i altres Indústria de fabricació i transformació.

Materials aplicables

L'equip de tall per làser de fibra és adequat per al tall de metall amb xapa d'acer inoxidable, placa d'acer suau, xapa d'acer al carboni, placa d'acer aliat, xapa d'acer de molla, placa de ferro, ferro galvanitzat, xapa galvanitzada, placa d'alumini, xapa de coure, xapa de llautó, placa de bronze , xapa d'or, placa de plata, planxa de titani, xapa metàl·lica, placa metàl·lica, tubs i canonades, etc.

Paràmetres

Model	RAYMAX-F1530
Interval màxim de processament	3000 * 1500 mm
Taula de treball	Dent de serra
Sistema làser	MAX / RAYCUS / IPG
Potència làser	1000W/1500W/2000W/3000W
Gruix de tall	Depèn de la matèria
Mode de conducció	Accionament del servomotor, guia PMI engranatge i pinyó de cremallera YYC
Longitud d'ona làser	1060-1080 nm
Precisió de posicionament	± 0,03 mm
Precisió de reposició	± 0,01 mm
Amplada mínima de línia	± 0,02 mm
Formes de refredament	Refrigeració per aigua
Font d'alimentació	380V / 50Hz
Mida de la màquina	4,4X2,3X1,8M
Pes brut	2700 KG

Font làser - MaxMax: el làser de fibra és el líder mundial en làser de fibra que produeix el 70% de la font làser de fibra de la Xina. El Max. Els làsers de fibra són làsers de fibra eficients, fiables i sense manteniment. Té un disseny súper compacte amb la font làser allotjada en un armari tancat hermèticament que proporciona un funcionament a prova de pols.

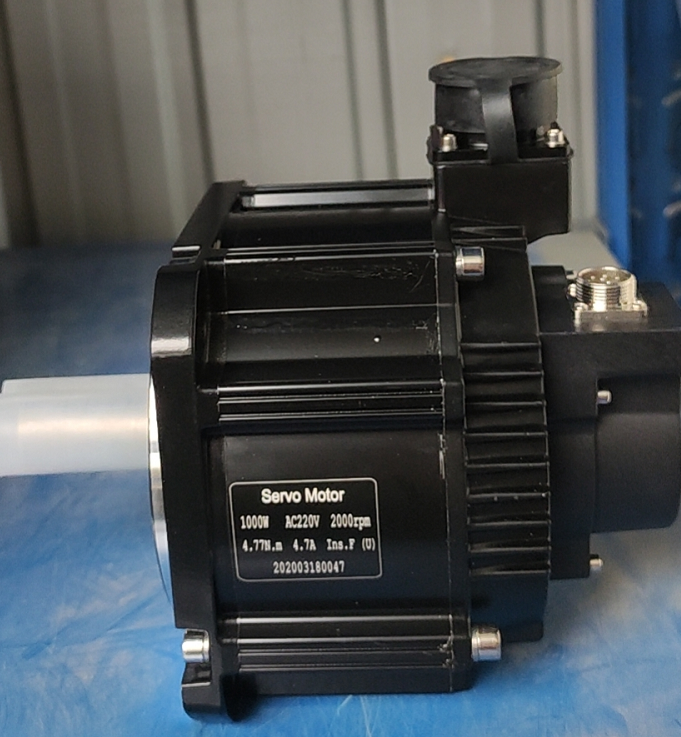

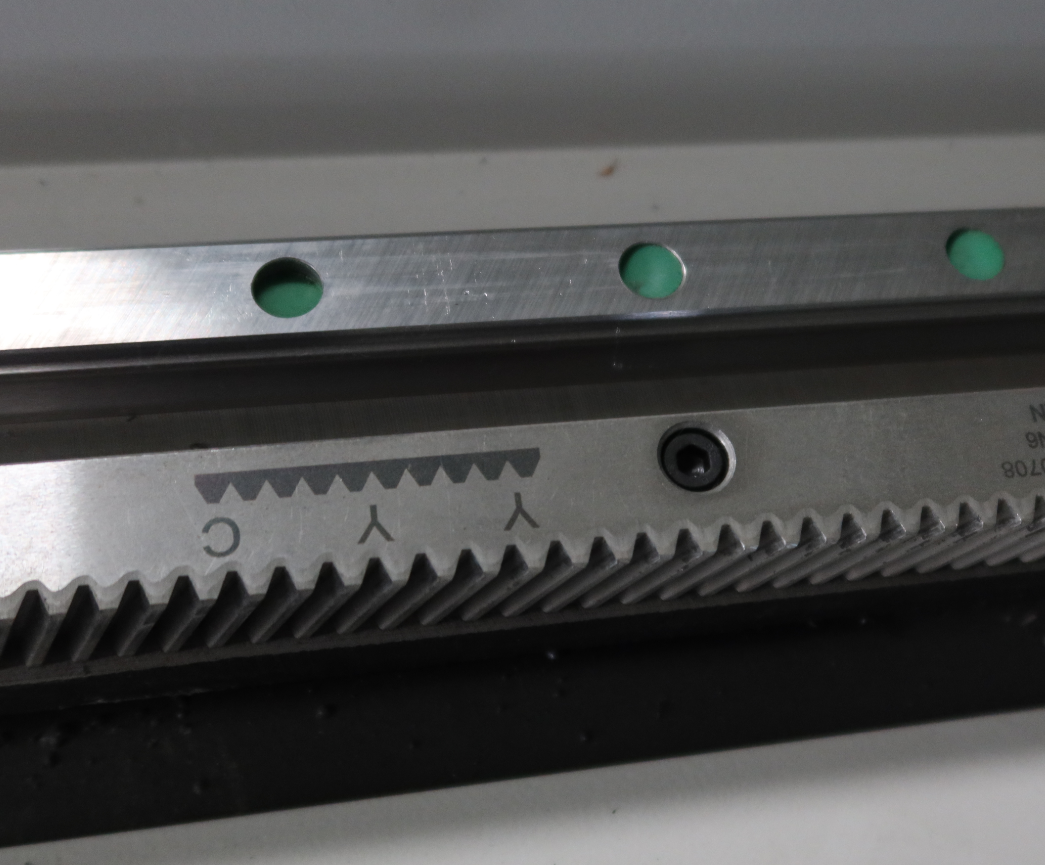

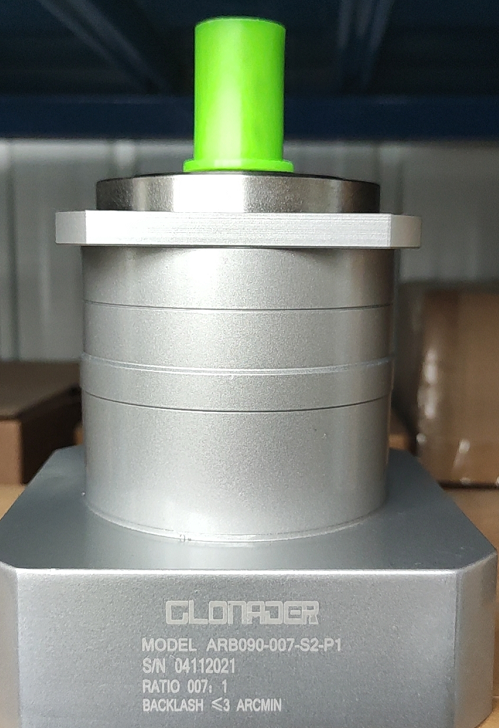

Transmissió: servomotor, reductor de velocitat, engranatge de cremallera YYC, guia PMI; Els servomotors i accionaments Senchuan amb velocitat ràpida i estabilitat de rendiment. El sistema de transmissió lineal consta de rack helicoïdal YYC i guies lineals PMI que milloren la precisió i l'eficiència. L'avantatge de pes lleuger, alta rigidesa i disseny modular ofereix estabilitat a llarg termini i una major eficiència.

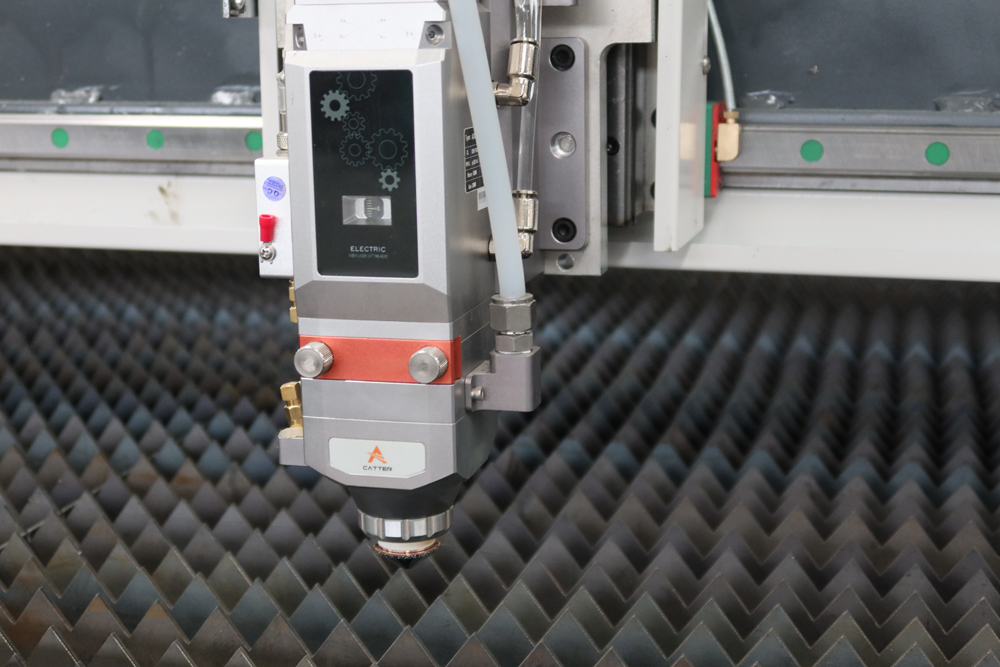

Capçal de tall-Au3Tech: el capçal de tall làser de metall amb enfocament automàtic d'escriptori A200E, la sèrie A-cutter de la marca alemanya, està dissenyat per a una potència làser de 2000 W, que és una solució meravellosa per a una potència mitjana de tall d'enfocament automàtic pla làser quan es treballa amb la targeta de control de moviment MCC sèrie i programari de tall sèrie SC. Disseny a prova de pols d'alt grau, peces mecanitzades amb precisió.

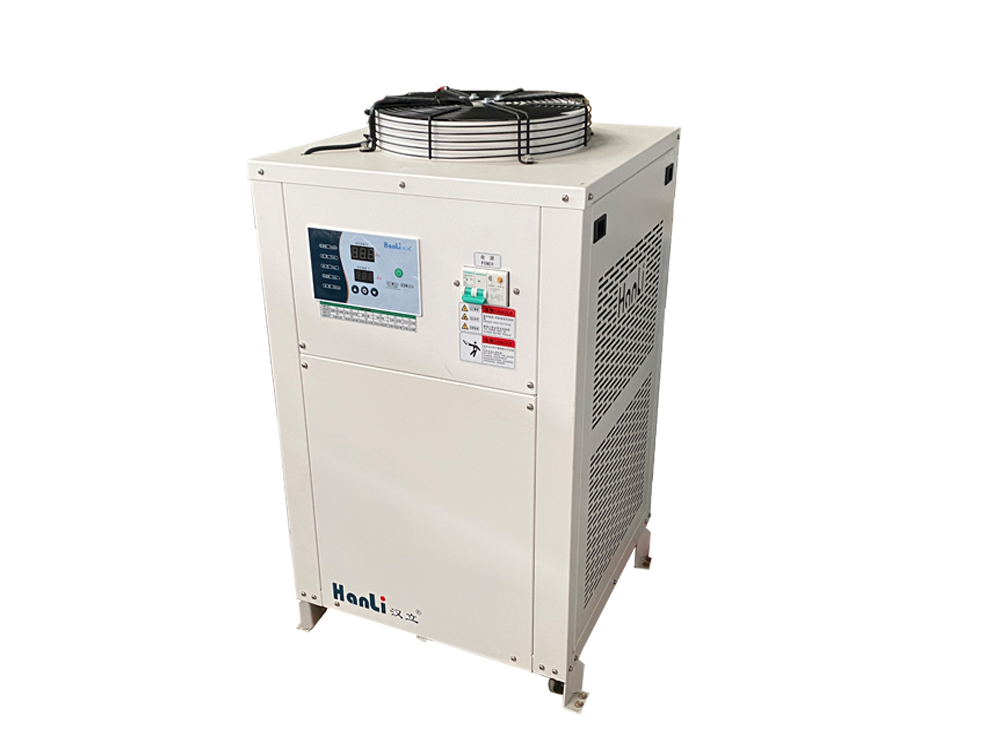

Refrigerador d'aigua: refrigerador Wuhan hanli Marca: refrigerador wuhan hanli Refrigeració del làser i el capçal de tall Doble temperatura i control dual

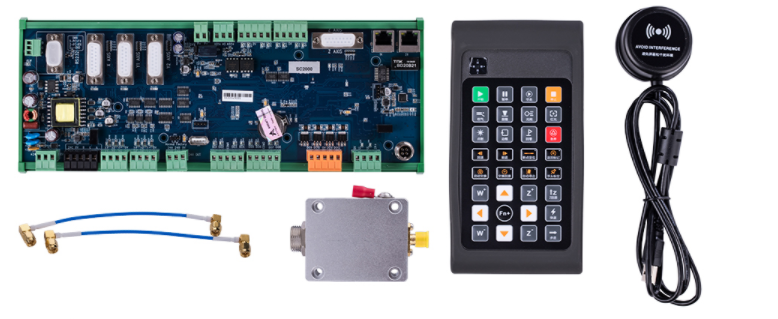

Controlador CNC-Au3Tech: les operacions són senzilles, amb potents funcions CAM basades en el disseny automàtic de CAD, admet importació gràfica, dibuixos gràfics, edició gràfica, etc. Potent funció de línia de plom, admet diverses maneres de conduir la línia. Admet el tall o el marcat multicapa i altres formes de processament. Admet el seguiment de la posició d'avaria / endavant / enrere, etc. Alarma en temps real, estable i fiable, admet la mesura d'errors d'execució, pot comprovar l'error entre l'obit en execució i l'error gràfic.

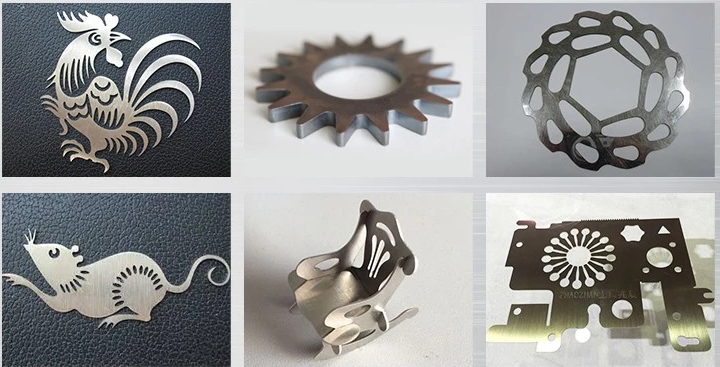

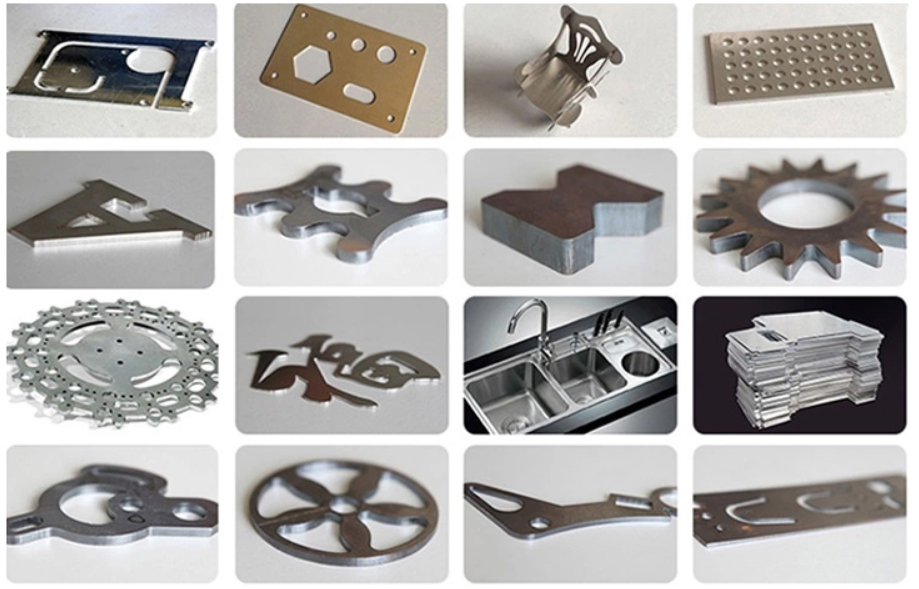

Mostra de mostra

Detalls

• Aplicació: TALL LASER
• Material aplicable: metall, altres
• Condició: Nou
• Tipus de làser: làser de fibra
• Àrea de tall: 3000 * 1500 mm
• Velocitat de tall: depèn del material
• Format gràfic compatible: AI, PLT, DXF, BMP, Dst, Dwg, LAS, DXP
• Gruix de tall: depèn del material
• CNC o no: Sí
• Mode de refrigeració: REFREDAMENT PER AIGUA
• Programari de control: programari SC2000
• Lloc d'origen: Shandong, Xina
• Marca de font làser: MAX
• Marca del capçal làser: Au3Tech
• Servomotor Marca: Delta
• Marca Guiderail: PMI
• Sistema de control Marca: Au3Tech
• Pes (KG): 2700 KG
• Punts de venda clau: automàtic
• Garantia: 2 anys
• Indústries aplicables: hotels, botigues de materials de construcció, comerç al detall, altres
• Informe de prova de maquinària: proporcionat
• Vídeo d'inspecció de sortida: proporcionat
• Garantia dels components bàsics: 2 anys
• Components bàsics: font làser, transmissió, capçal de tall-Au3Tech, refrigerador d'aigua, controlador CNC-Au3Tech
• Mode làser: làser de fibra
• Longitud d'ona làser: 1060-1080 nm
• Precisió de posicionament: ± 0,03 mm
• Potència làser: 1000 W / 1500 W / 2000 W / 3000 W
• Precisió de reposició: ± 0,01 mm
• Amplada mínima de línia: ± 0,02 mm
• Potència: 22 KW
• Tensió de treball: 1kw 1.5kw AC220V / 50Hz / 60HZ 2kw AC380V / 50Hz / 60HZ
• MOQ: 1 conjunt
• Certificació: CE, ISO
• Servei postvenda prestat: suport en línia, instal·lació de camp, posada en marxa i formació
• Servei després de la garantia: suport tècnic de vídeo, suport en línia
• Localització del servei local: cap
• Ubicació de la sala d'exposició: cap
• Tipus de màrqueting: nou producte 2021
