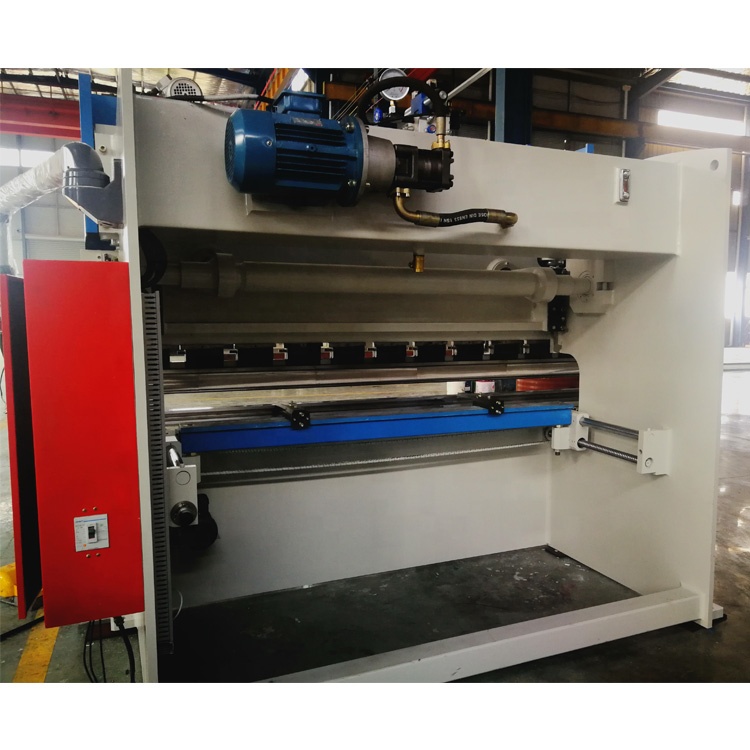

Fre de premsa hidràulica de 3 metres de 160 tones d'alta qualitat Cnc Wc67y-Bending Machine

Descripció del producte

Màquina de flexió cnc de fre de premsa hidràulica amb calibre posterior de precisió, servomotor, protecció de seguretat, pinça ràpida, cargol de boles i guia lineal. Tot d'Alemanya, EUA, Holanda, Itàlia Peces de marca. El gruix i la longitud del corbat es poden fabricar personalitzats.

Calibre posterior d'alta precisió

Gràfics retallables

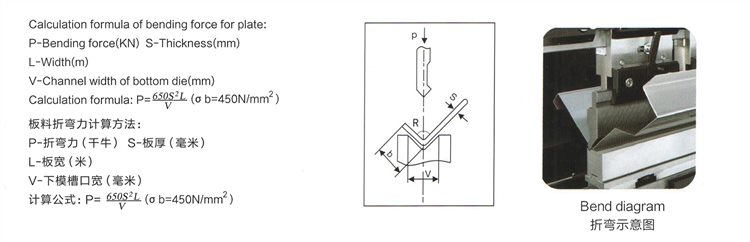

Mètode de càlcul de la força de flexió de la làmina

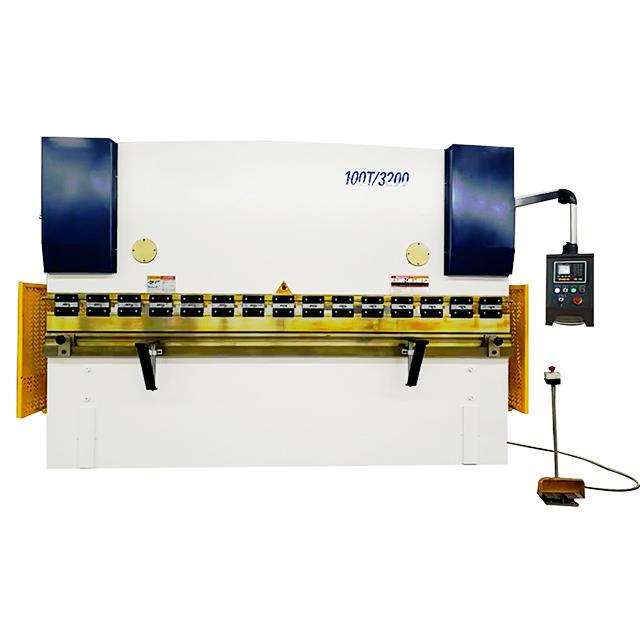

Premsa ple WC67Y/K

• Control de servomotor
• Emmagatzema fins a 100 programes
• Fins a 25 corbes per programa
• Biblioteca d'eines i programa d'eines
• Programa d'angle de plegat automàtic
• Major velocitat de ram i backgahge
• Major precisió de flexió i posicionament

Característiques del WC67Y/K

• Tota l'estructura de la màquina soldada aconsegueix una gran rigidesa; la màquina està dissenyada pel programari ANSYS que pot garantir la fiabilitat i precisió de la premsa plegada.
• Els motors per al calibre posterior estan controlats per un inversor, que pot aconseguir una alta precisió de posicionament del calibre posterior i el ram canviant la freqüència i la tensió del motor.

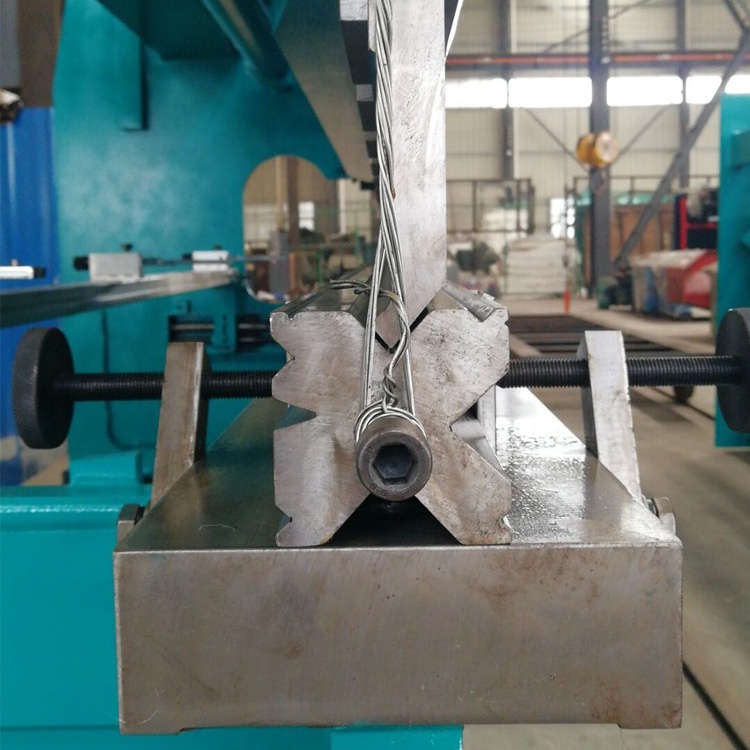

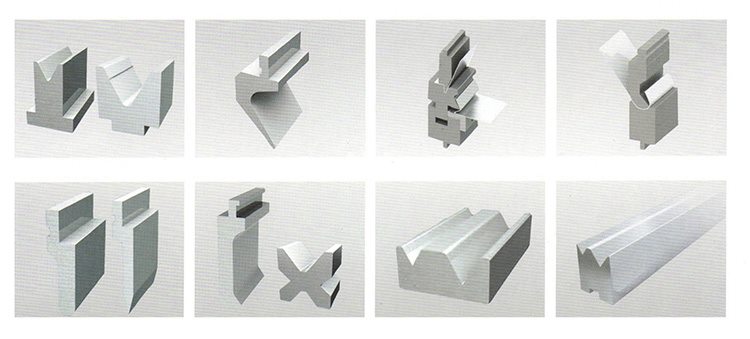

• Els diferents punxons i matrius són opcionals segons els requisits del client, com ara la matriu Multi-V, la matriu de radi, la matriu de coll de cisne, etc. S'inclourà un conjunt complet de punxó i matriu estàndard de forma gratuïta.
• L'eix X (Backgahge) i l'eix Y (carrera de RAM o carrera del cilindre) es poden programar mitjançant el controlador del sistema E21, que pot emmagatzemar fins a 40 grups de programes. El protector de seguretat metàl·lic lateral i posterior compleix l'estàndard de seguretat europeu.
• La sobrecàrrega hidràulica es pot protegir amb una vàlvula de desbordament, la pressió del sistema es pot regular fàcilment mitjançant un interruptor de pressió.
• L'interruptor de peu amb botó d'emergència pot aturar la màquina immediatament quan es produeix un accident.

Tipus	Pressió nominal	Longitud de la taula de treball	Espaiat entre columnes	Profunditat de la gola	Traç de llisca	Obert màxim	Potència del motor	Dimensions
	（KN）	(mm)	(mm)	(mm)	(mm)	(mm)	(KW)	(mm)
WC67Y- 40t/2200	400	2200	1775	250	100	320	5.5	2300×1500×2000
WC67Y- 40t/2500	400	2500	1975	250	100	320	5.5	2600×1500×2000
WC67Y- 63t/2500	630	2500	2095	250	120	360	5.5	2600×1600×2300
WC67Y- 63t/3200	630	3200	2570	250	120	360	5.5	3300×1600×2300
WC67Y- 80t/3200	800	3200	2565	320	120	360	7.5	3300×1700×2300
WC67Y- 80t/4000	800	4000	3165	320	120	360	7.5	4100×1700×2300
WC67Y- 100t/3200	1000	3200	2560	320	120	360	7.5	3300×1800×2400
WC67Y- 100t/4000	1000	4000	3165	320	120	360	7.5	4100×1800×2500
WC67Y- 125t/3200	1250	3200	2550	320	120	360	7.5	3250×1920×2450
WC67Y- 125t/4000	1250	4000	3450	320	120	360	7.5	4100×1920×2500
WC67Y- 160t/3200	1600	3200	2540	320	180	440	11	3300×1600×2600
WC67Y- 160t/4000	1600	4000	3140	320	180	440	11	4100×2000×2600
WC67Y- 160t/6000	1600	6000	4740	320	180	440	11	6100×2000×2600
WC67Y- 200t/3200	2000	3200	2540	320	250	530	11	3300×2100×2800
WC67Y- 200t/4000	2000	4000	3140	320	250	530	15	4100×2100×2900
WC67Y- 200t/5000	2500	5000	3120	400	250	530	15	5100×2100×3000
WC67Y- 250t/4000	2500	4000	3120	400	250	560	18.5	4100×2200×3500
WC67Y- 250t/5000	2500	5000	3920	400	250	560	18.5	5100×2200×3500
WC67Y- 250t/6000	2500	6000	4720	400	250	560	18.5	6100×2200×3500
WC67Y- 300t/5000	3000	5000	39100	400	250	560	22	5100×2600×4000
WC67Y- 300t/6000	3000	6000	4710	400	250	560	22	6100×2600×4000
WC67Y- 300t/7000	3000	7000	5620	400	250	560	22	7100×2600×4400
WC67Y- 350t/6000	3500	6000	5100	400	250	560	30	6100×2600×4200
WC67Y- 350t/7000	3500	7000	5620	400	250	560	30	7100×2600×4500
WC67Y- 400t/4000	4000	4000	3100	400	300	620	30	4100×2700×3800
WC67Y- 400t/6000	4000	6000	4280	400	320	630	30	6100×2800×4200
WC67Y- 500t/5000	5000	5000	4100	400	320	630	37	5100×3000×4400
WC67Y- 500t/6000	5000	6000	4820	400	320	630	37	6100×3000×4700
WC67Y- 500t/7000	5000	7000	5620	400	320	630	37	7100×3000×4900
WC67Y- 600t/6000	6000	6000	4820	400	320	630	45	6100×2965×4700
WC67Y- 600t/7000	6000	7000	5620	400	320	630	55	7100×2965×4900

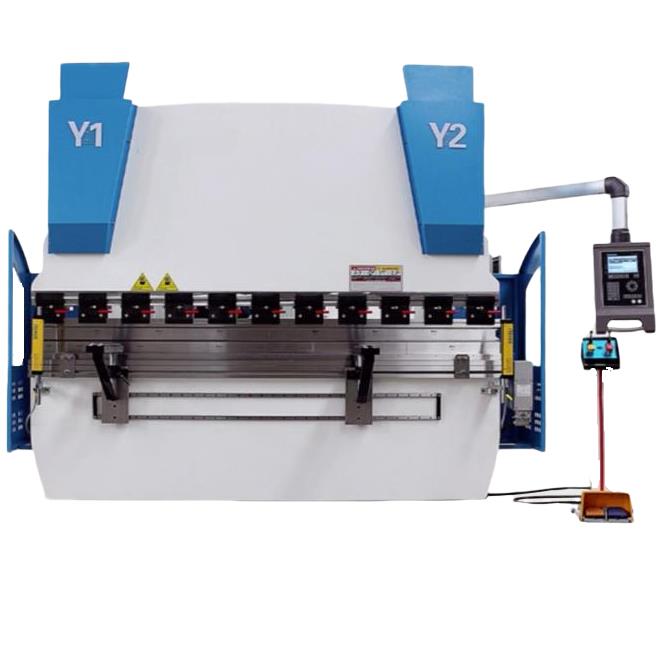

Premsa plegadora WE67K

La màquina plegadora CNC de servofreno electrohidràulic de la sèrie WE67K adopta una estructura integral de soldadura i processament.

Els components principals del cos s'analitzen amb el programari d'anàlisi d'elements finits ANSYS, que garanteix la fiabilitat i la precisió global de la màquina-eina.

El cilindre d'oli principal d'ambdós costats trenca el mode de control de carrera de la màquina de flexió mecànica tradicional i adopta el mode de control de llaç tancat que consisteix en la servovàlvula electrohidràulica importada d'Alemanya i la regla de reixeta importada d'Alemanya.

Característiques del WE67YK

• Configuració avançada, fre de premsa hidràulica CNC d'alta precisió i alta eficiència
• Estructura de soldadura holística
• Servosistema electrohidràulic, el llaç tancat controla la sincronització del control lliscant
• Mecanisme de doble coronament
• Configuració estàndard amb 3 1axes:
  Y1 (amunt i avall del cilindre esquerre)
  Y2 (amunt i avall del cilindre dret)
  X (davant-enrere de la barra posterior)
  V (coronament hidràulic)

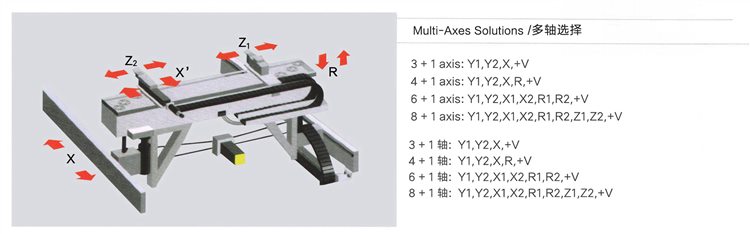

• Sistema de backgauge opcional:
  Marxa posterior de 4 eixos (X. R, Z1. Z2)
  Marxa posterior de 5 eixos (XR Z1. Z2, X')
  Marxa posterior de 6 eixos (X1. X2. R1. R2, Z1. Z2)

Tipus	Pressió nominal	Longitud de la taula de treball	Espaiat entre columnes	Profunditat de la gola	Traç de llisca	Obert màxim	Potència del motor	Dimensions
	（KN）	(mm)	(mm)	(mm)	(mm)	(mm)	(KW)	(mm)
WE67K-40t/2200	400	2200	1775	250	175	320	5.5	2300×1500×2000
WE67K-40t/2500	400	2500	1975	250	175	320	5.5	2600×1500×2000
WE67K-63t/2500	630	2500	2095	250	175	360	5.5	2600×1600×2300
WE67K-63t/3200	630	3200	2570	250	175	360	5.5	3300×1600×2300
WE67K-80t/3200	800	3200	2565	320	175	360	7.5	3300×1700×2300
WE67K-80t/4000	800	4000	3165	320	175	360	7.5	4100×1700×2300
WE67K-100t/3200	1000	3200	2560	320	215	360	7.5	3300×1800×2400
WE67K-100t/4000	1000	4000	3165	320	215	360	7.5	4100×1800×2500
WE67K-125t/3200	1250	3200	2550	320	215	360	7.5	3250×1920×2450
WE67K-125t/4000	1250	4000	3450	320	215	360	7.5	4100×1920×2500
WE67K-160t/3200	1600	3200	2540	320	215	440	11	3300×1600×2600
WE67K-160t/4000	1600	4000	3140	320	215	440	11	4100×2000×2600
WE67K-160t/6000	1600	6000	4740	320	215	440	11	6100×2000×2600
WE67K-200t/3200	2000	3200	2540	320	215	530	11	3300×2100×2800
WE67K-200t/4000	2000	4000	3140	320	215	530	15	4100×2100×2900
WE67K-200t/5000	2500	5000	3120	400	215	530	15	5100×2100×3000
WE67K-250t/4000	2500	4000	3120	400	215	560	18.5	4100×2200×3500
WE67K-250t/5000	2500	5000	3920	400	215	560	18.5	5100×2200×3500
WE67K-250t/6000	2500	6000	4720	400	250	560	18.5	6100×2200×3500
WE67K-300t/5000	3000	5000	39100	400	250	560	22	5100×2600×4000
WE67K-300t/6000	3000	6000	4710	400	250	560	22	6100×2600×4000
WE67K-300t/7000	3000	7000	5620	400	250	560	22	7100×2600×4400
WE67K-350t/6000	3500	6000	5100	400	250	560	30	6100×2600×4200
WE67K-350t/7000	3500	7000	5620	400	250	560	30	7100×2600×4500
WE67K-400t/4000	4000	4000	3100	400	300	620	30	4100×2700×3800
WE67K-400t/6000	4000	6000	4280	400	320	630	30	6100×2800×4200
WE67K-500t/5000	5000	5000	4100	400	320	630	37	5100×3000×4400
WE67K-500t/6000	5000	6000	4820	400	320	630	37	6100×3000×4700
WE67K-500t/7000	5000	7000	5620	400	320	630	37	7100×3000×4900
WE67K-600t/6000	6000	6000	4820	400	320	630	45	6100×2965×4700
WE67K-600t/7000	6000	7000	5620	400	320	630	55	7100×2965×4900

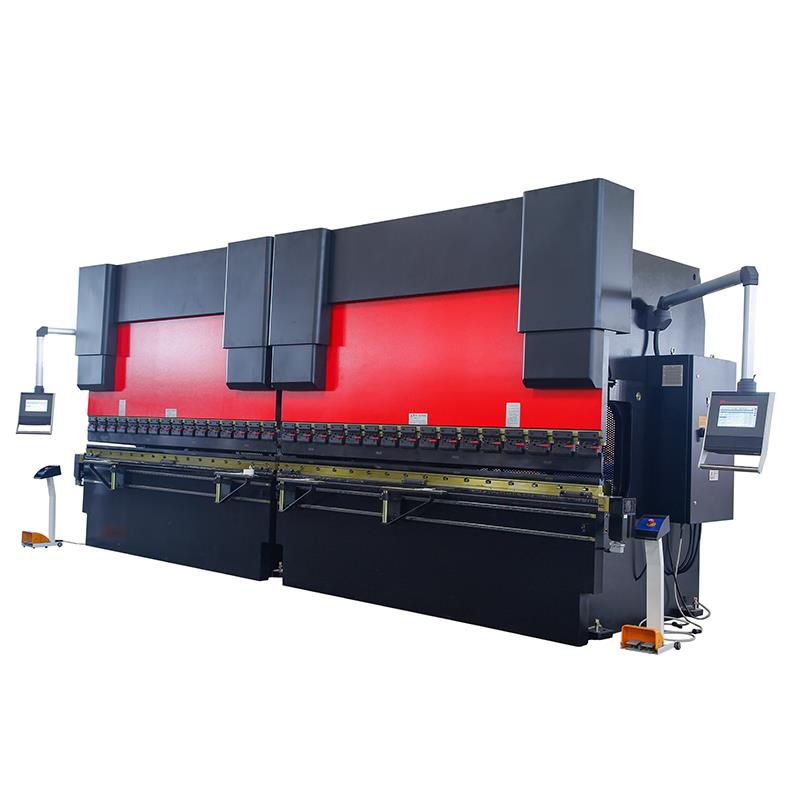

Frega de premsa tàndem

• Es van seleccionar dos mainframes (WC67Y/WE67K) per configurar l'equip síncron d'enllaç de doble màquina.
• La plegadora combinada de doble màquina pot processar peça súper llarga, especialment adequada per a la construcció de ciutats, pal de llum d'autopistes, pal elèctric, etc.
• Els dos tipus de màquines-eina també es poden utilitzar per separat per millorar l'eficiència de la producció i estan equipats amb un mecanisme de compensació de la deflexió.
• El mecanisme síncron adopta un servo líquid mecànic i un bloc mecànic.
• Aquesta màquina es va combinar amb dos jocs de premsa ple de 400 tones.
• El control en tàndem aconsegueix un treball sincrònic. Una única màquina es va combinar amb una taula de treball, un tauler de paret dret i esquerre.
• A causa del transport, adoptem una estructura ensamblada. El bastidor té una gran rigidesa, es van instal·lar dos cilindres a la placa de la paret dreta i esquerra, el sistema hidràulic estava sota l'acció del sistema elèctric, el ram d'accionament funcionava cap avall. A l'ariet, hi ha matrius superiors, quan es toquen les matrius superiors i les matrius inferiors, el sistema augmentarà la pressió i formarà les peces de treball.
• Amb diferents matrius i sota diferents tipus de flexió, pot obtenir diferents formes de peces de treball. La qualitat és estable i
  fiable.

Tipus	Pressió nominal	Longitud de la taula de treball	Espaiat entre columnes	Profunditat de la gola	Traç de llisca	Obert màxim
	（KN）	(mm)	(mm)	(mm)	(mm)	(mm)
WE67K-500t/5000	5000	5000	4100	400	320	630
WE67K-500t/6000	5000	6000	4820	400	320	630
WE67K-500t/7000	5000	7000	5620	400	320	630
WE67K-600t/6000	6000	6000	4820	400	320	630
WE67K-600t/7000	6000	7000	5620	400	320	630
WE67K-700t/8000	7000	8000	5300	400	320	630
WE67K-700t/10000	7000	10000	5300	400	320	630
WE67K-800t/8000	8000	8000	5300	400	320	630
WE67K-1000t/10000	10000	10000	5300	400	320	630
WE67K-1000t/12000	10000	12000	5300	400	320	630
WE67K-1200t/12000	12000	12000	5300	400	320	630
WE67K-1200t/14000	12000	8600	5300	400	320	630

Preguntes freqüents

Q1. Quin és el nostre producte principal?

A1: La nostra empresa és una maquinària professional de processament de xapa de RAYMAX. Concentreu-vos en una màquina de premsa de quatre columnes, una màquina de premsa de portes en relleu, una màquina de doblegar, una màquina de cisalla, una màquina de tall de plasma cnc, una màquina de laminar, una punxonadora, un ferro hidràulic, un equip de soldadura. Totes aquestes màquines es resoldran per al dipòsit, paella, carro, etc.

P2. Quan puc obtenir el preu?

A2: En general, oferim la cotització en 8 hores, per a una oferta urgent, poseu-vos en contacte amb nosaltres per a una oferta especial.

P3. Quin és el terme comercial?

A3: Acceptem la fàbrica d'ex-work, FOB Dalian, CNF o CIF, com a requisit.

P4. Quant de temps dura la nostra producció?

A4: depèn del tipus d'equip.
Sovint entreguem la mercaderia en un termini de 35 dies.

P5. Quin és el termini de pagament?

A5: Per T/T abans de l'enviament o per L/C a la vista.

P6. Durant l'enviament, si hi ha un dany als productes, com es pot substituir?

A6: En primer lloc, hem d'investigar la raó que causa el dany. Al mateix temps, reclamarem l'assegurança per nosaltres mateixos o assistirem al comprador.
En segon lloc, enviarem el reemplaçament al comprador. La persona responsable dels danys anteriors es farà càrrec del cost de la substitució.

P7. Quines són les vostres condicions d'embalatge?

A7: Embalatge: paquet digne d'exportació adequat per al transport de contenidors.
Caixa de fusta, palet de ferro, pel·lícula de plàstic, etc.

P8. Proveu tots els vostres productes abans del lliurament?

A8: Sí, tenim una prova del 100% abans del lliurament.

P9: On es troba la vostra fàbrica?

A9: La nostra fàbrica es troba a Dalian, província de Liaoning.

P10: Quina és la teva garantia?

A10: Garantia: 24 mesos després de l'execució comercial o 18 mesos des de la data d'enviament, subjecte a la caducitat anterior.

P11: Podeu organitzar una inspecció prèvia a l'enviament de trenta parts?

A11: Inspecció prèvia a l'enviament: la inspecció prèvia a l'enviament del proveïdor és final; inspecció prèvia a l'enviament per part de tercers sobre el cost dels compradors.

P12: Podem fer el nostre logotip OEM?

A12: Sí, per als productes amb dibuix subministrats per vostè, per descomptat apliquem el vostre logotip ",

Detalls

• Carrera del control lliscant (mm): 320 mm
• Nivell automàtic: Semiautomàtic
• Profunditat de la gola (mm): 450 mm
• Tipus de màquina: barra de torsió, fre de premsa
• Longitud de la taula de treball (mm): 3200
• Amplada de la taula de treball (mm): 400 mm
• Mida: 3260*3100*3800mm
• Condició: Nou
• Material / metall processat: llautó / coure, acer inoxidable, aliatge, acer al carboni, alumini
• Automatització: Automàtica
• Serveis addicionals: Mecanitzat
• Pes (KG): 44000
• Potència del motor (kw): 37 kw
• Punts de venda clau: automàtic
• Garantia: 1 any
• Indústries aplicables: botigues de materials de construcció, tallers de reparació de maquinària, planta de fabricació, granges, comerç al detall, obres de construcció, empresa de publicitat
• Ubicació de la sala d'exposicions: Estats Units, Brasil, Perú, Tailàndia, Argentina, Xile, Colòmbia, Algèria
• Tipus de màrqueting: nou producte 2020
• Informe de prova de maquinària: proporcionat
• Vídeo d'inspecció de sortida: proporcionat
• Garantia dels components bàsics: 1 any
• Components bàsics: coixinet, motor, bomba, engranatge, PLC, recipient a pressió, motor, altres, caixa de canvis
• Potència: hidràulica
• Matèria Primera: Enrotllament de làmina/placa
• Servei postvenda prestat: enginyers disponibles per donar servei a la maquinària a l'estranger, recanvis gratuïts, instal·lació de camp, posada en marxa i formació, servei de manteniment i reparació de camp, suport tècnic de vídeo, suport en línia
• Nom: preu de la màquina de fre de premsa
• CONTROLADOR: ESTUN E21s
• Control: inversor de freqüència de motors AC
• Profunditat de la gola: 450 mm
• Tipus: Eines de plegat hidràulic
• Aplicació: flexió de plaques inoxidables
• Certificació: ce
• Servei després de la garantia: suport tècnic de vídeo, suport en línia
