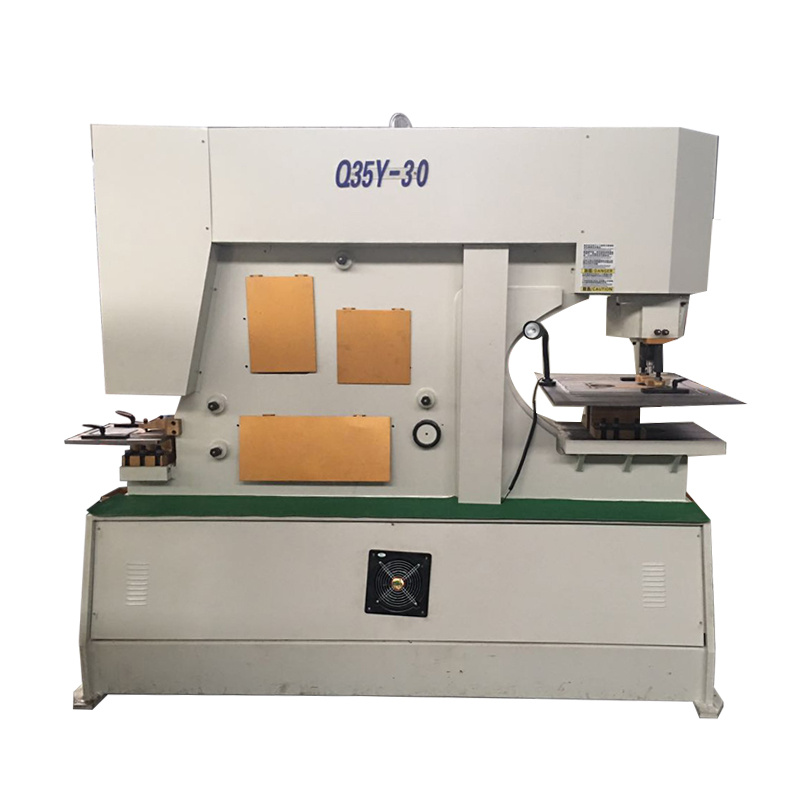

Punxonadora hidràulica de xapa metàl·lica d'acer per fer cisalla

Màquina hidràulica de ferreteria

El treballador de ferro hidràulic de la sèrie Q35Y adopta un sistema de conducció hidràulica. Ferro pot tallar tot tipus de forats. A les màquines es poden tallar, perforar i entallar diverses plaques metàl·liques, barra quadrada, acer angular, ferro rodó, barres planes, barres perfilades, acer de canal i acer de bigueta.

Llista d'accessoris

* Un conjunt de matrius de perforació
* Un conjunt de fulles d'acer angular
* Un conjunt de fulles de canal
* Un conjunt de fulles de placa de cisalla
* Un conjunt de fulles d'osca

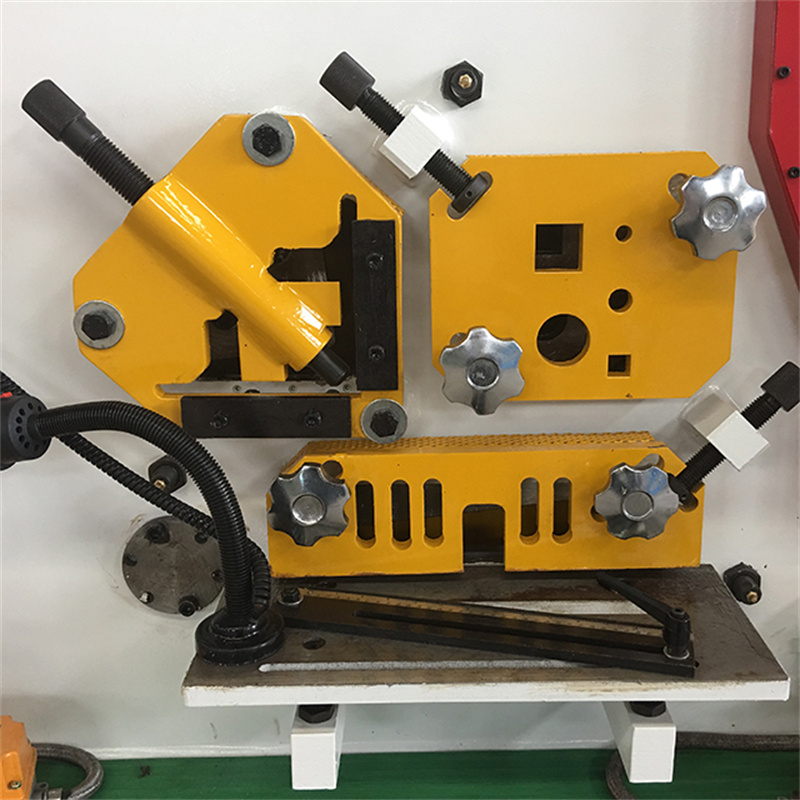

Estació de cisalla

a. Cisalla de barres rodones i quadrades: hi ha múltiples forats per a diferents mides. El dispositiu de retenció ajustable és convenient per tal d'escoltar diverses mides de barra rodona i quadrada, canal, bigueta, etc.
b. Cisalla de barra plana: gran braç quadrat de 15" amb escala incrustada com a equipament estàndard. Fulla especial antidissort per a un tall de qualitat. La fulla inferior té quatre vores d'ús. Hi ha un cargol que permet ajustar l'espai sense necessitat de calçat.
c. Cisalla de ferro d'angle: la cisalla de ferro d'angle té la capacitat de tallar ferro d'angle a 45 graus i 90 graus amb una fulla en forma de diamant. p. ex. Això dóna a l'operador la possibilitat de fer un racó de marc d'imatge per a soldadures perfectes.d. Fulla en forma de diamant per a talls de qualitat amb un malbaratament mínim de material. Dispositiu de retenció fàcilment ajustable per a un tall precís de la placa.

Estació de perforació

a. Gran finestra de visió a stripper.
b. Disseny giratori per a un fàcil funcionament.
c. L'estil únic disponible permet la perforació de ferro d'angle gran i la perforació de canal gran.
d. Rosca i màniga d'acoblament de canvi ràpid per a un canvi ràpid de substitució
e. Taula de mesura gran de dues peces amb regles i parada com a equipament estàndard.

Estació de Notching

a. Disseny únic per a un tall insuperable d'angle i barra plana.
b. Protecció de seguretat d'enclavament elèctric i tres parades de mesura per a un posicionament precís.
c. amb dispositiu ventilat per a una bona visibilitat.
d. L'estació d'osques també disposa d'una taula de grans dimensions amb parades de material.

Especificacions de la màquina

Model			Q35Y-20	Q35Y-25	Q35Y-30	Q35Y-35	Q35Y-40
Capacitat de processament (KN)			750	1100	1400	1700	2000
Resistència a la tracció del material (Mpa)			≤450	≤450	≤450	≤450	≤450
Cisalla plana	Màx. Capacitat de cisalla (gruix* amplada (mm)		20×330	25×330	30×355	30×400	35×450
			10×480	16×600	20×600	25×600	30×750
Cisalla de barra	Barra quadrada (mm)		50	50	55	60	65
	Barra rodona (mm)		50	60	65	70	75
	Canal C (mm)		160×5	200×9	280×11	300×11	320×12
	Feix en I (mm)		160×6	200×9	280×10	300×10	320×10
Cisalla angular	Cisalla de 90° (mm)		140×12	160×14	180×16	180×8	200×20
	Cisalla de 45° (mm)		50x5	60x6	60x6	80x8	80x10
Perforació de forats	Màx. Capacitat de perforació (diàmetre* gruix) (mm)		Φ30*20	Φ35*25	Φ38*26	Φ40*35	Φ40*40
Motor (KW)			5.5	7.5	11	15	18.5
Dimensió (mm)		Llargada	1860	2355	2680	2800	3200
		Amplada	790	960	1040	1260	1440
		Alçada	1900	2100	2300	2400	2450
Pes			2200	4800	6300	7300	980

Detalls

• CNC o no: normal
• Condició: Nou
• Força nominal (kN): 600
• Font d'energia: hidràulica
• Any: 2021
• Tensió: 220
• Mides (L*W*H): 1650x600x1700
• Potència del motor (kW): 7,5
• Pes (T): 1,6
• Punts de venda clau: alta productivitat
• Garantia: 2 anys
• Ubicació de la sala d'exposició: cap
• Indústries aplicables: planta de fabricació, obres de construcció, tallers de reparació de maquinària, botigues de materials de construcció
• mida: 3600x900x1500mm
• Nom: màquina plegadora de frens de premsa de xapa
• Certificació: ce
• Servei postvenda prestat: recanvis gratuïts
• Servei després de la garantia: suport en línia
