Màquina hidràulica d'acer de tall de metall per perforar tall de tall d'osques

Descripció del producte

Els nostres treballadors siderúrgics aportaran una qualitat i productivitat òptimes a un preu raonable a la vostra empresa. Aquesta màquina universal us permetrà perforar, retallar, tallar, tallar i moltes altres funcions depenent de la configuració de l'eina. Aquesta màquina està equipada amb dues estacions separades que poden treballar de manera independent. Les peces mecàniques mecanitzades molt precises i els components hidràulics i elèctrics principals seleccionats garanteixen una llarga funció sense servei i un funcionament estable en qualsevol condició.

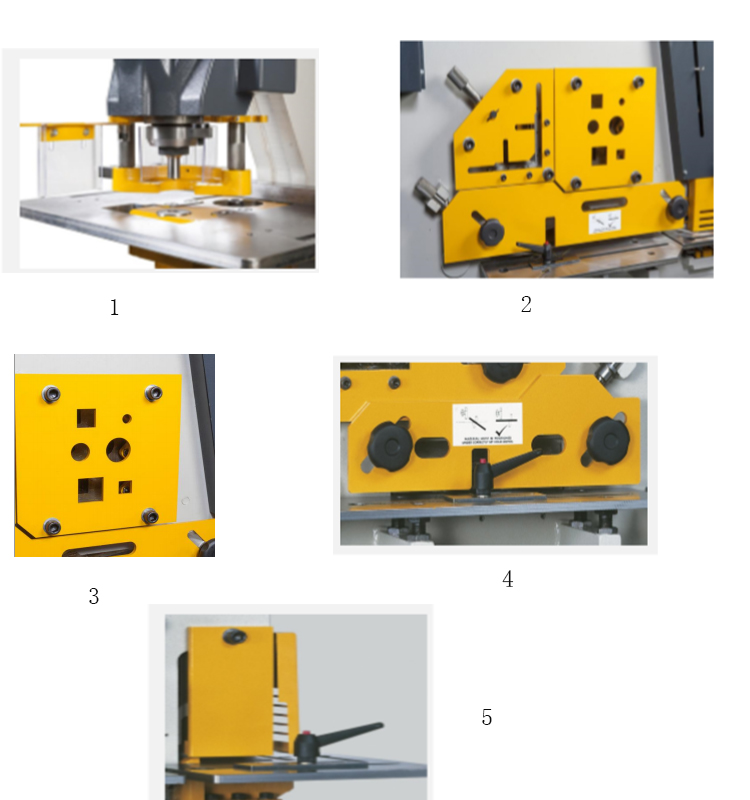

Imatges detallades

1. Estació de punxada

La gran zona del llit de perforació té un bloc frontal extraïble i està dissenyada per oferir una àmplia gamma d'aplicacions de perforació. Com a equipament estàndard s'instal·la una taula de perforació amb regles i guies per al treball de repetició.

2. Estació d'angle

Aquesta estació ofereix un tall d'angle de gran capacitat a 90° i 45°. Es poden aconseguir angles entre 45° i 90° tallant primer a 90° i després retallant la brida a l'angle requerit a l'estació de cisalla.

3. Estació de tall de seccions

Les màquines estan equipades de sèrie amb fulles per tallar barres rodones i quadrades. Amb equipament addicional, les màquines són capaços de tallar, en aquesta obertura, canal, bigueta, secció en T i molts altres perfils especials.

4. Cisalla

La unitat de cisalla està equipada amb un suport senzill i robust que es pot ajustar a qualsevol gruix de material dins de la capacitat de tall de la màquina. La taula d'alimentació de cisalla amb guies ajustables està equipada per permetre l'alimentació precisa dels materials. La guia es pot ajustar per permetre un tall d'ingletes de fins a 45° per a barres planes o per retallar els angles de fletxa.

5. Estació d'osques

L'estació d'osques està equipada de sèrie amb una taula d'osques rectangulars amb topes posteriors ajustables, que permeten un posicionament repetitiu.

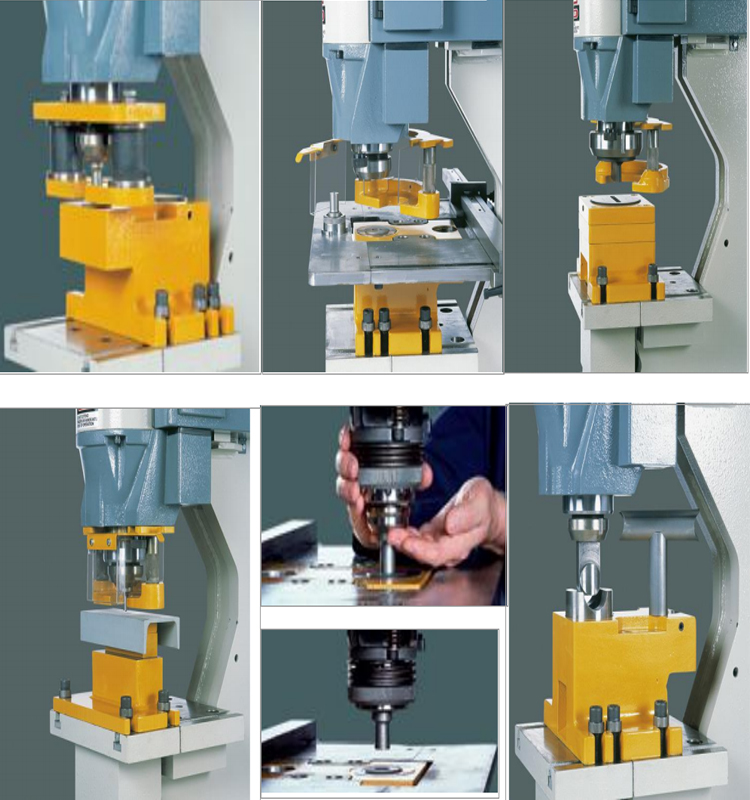

Aplicacions

Aplicacions de l'estació de perforació (equips opcionals) Conjunt de deformació mínima, conjunt de deformació mínima per donar una deformació mínima mentre perfora els forats de pas tancats a la barra plana.

Canvi ràpid d'eines

Porta punxons de canvi ràpid. Només cal girar el suport del punxó 90° per bloquejar-lo en posició. Acoblament de forat gran, Adjunt de forat/ranura gran per a diàmetres de 38 a 110 mm. També disponible per a diàmetres de fins a 160 o 225 mm.

Reforçador web de canal/biga

Sostre de web especialment dissenyat per perforar la web de canal o biga. Reforços per a perfils especials disponibles a l'aplicació.

Canvi d'eina "súper ràpid".

La molla i els coixinets de boles bloquegen/desbloquegen l'eina en posició amb un gir manual de 90°. No es requereixen claus ni claus.

Unitat d'osca de tub

Per a connexió de 90 graus amb tubs. Disponible per a diàmetres exteriors de fins a 165 mm.

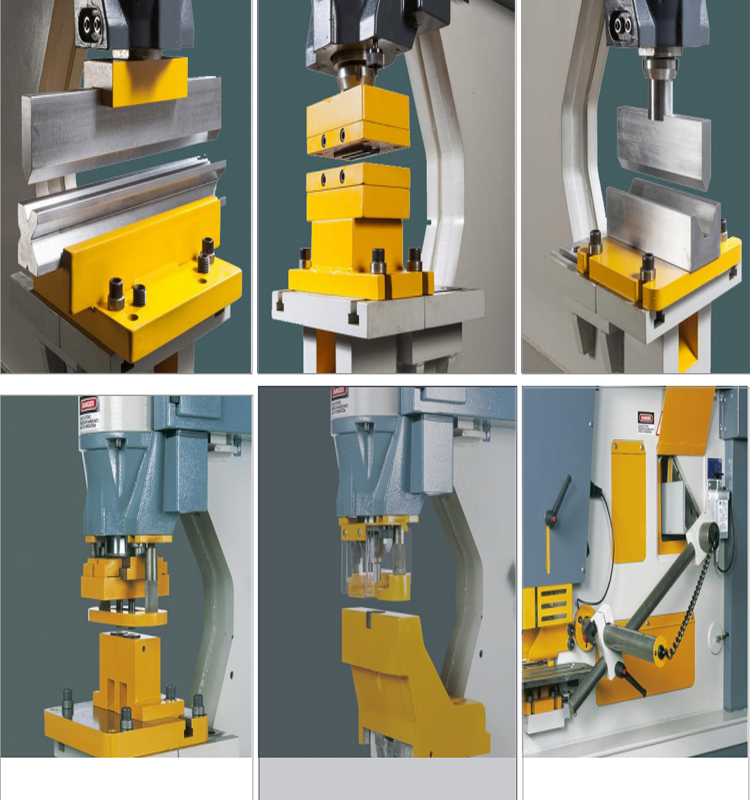

Unitat de plegat de xapes

Unitat de plegat de xapes amb bloc multi-ve (amb obertures en V de 10, 20, 24 i 40 mm d'ample, totes a 85°).

Unitat de perforació Louvre

Unitat de perforació especial per a aplicacions de ventilació de perforació.

Unitat de flexió de barres

Per doblegar material fins a màx. 22 mm de gruix. Amb bloc d'una sola V, 76 mm amb V a 85°

Unitat de doble forat

Unitat de pas variable de doble forat. Perfora 2 forats de fins a 29 mm de dià.

Suport de coll de cigne

Per a la perforació de banda i brida de fins a 32 mm de dià. en 300 mm màxim. canal i 'I'beam.

Toca i talla parada de longitud reglada

La parada de longitud reglada Touch & Cut (opcional) (un metre) es pot utilitzar per a l'estació de tall d'angle, tall de secció i cisalla. Disponibles de 2 o 3 metres de llargada.

Característiques tècniques

Model	MOLTES 70	MULTI 95	MULTI 125
CAPACITAT NOMINAL	70T	95T	125T
PUNYADA
Capacitat màxima	26*20	27*25	35*25
Diàmetre * Gruix	57*9	57*12	67*16
Viatjar	55	80	80
Profunditat estàndard de la gola	305	355	355
Gola profunda (opcional)	625	625	625
Punxó màxim estàndard	57	57	57
Punxó màxim opcional	160	160	225
Mida màxima del feix	305	305	305
ESQUILA
Gruix de la placa	300*20	380*20	380*25
Amplada màxima del full	375*15	480*15	600*15
Cisalla angular de 45', màxim 45'	100*15	120*15	120*15
90' Tall	130*13	150*15	150*18
45' Tall	70*10	80*10	80*10
TALL DE SECCIÓ
Barra rodona/acer quadrada	45	50	55
Canal / Feix H*	130*65	160*90	200*100
Feix en T*	90*12	100*12	120*12
NOTCHING
Gruix de la placa	12	13	13
Amplada- Rectangle	45	52	60
Rectangular profund	90	100	100
Forma de V profunda	60	70	80
Retall	100*10	100*13	100*13
OSCA DE LA CANTONA*
Capacitat màxima d'osques	250*6	250*6	250*6
OSCA DEL TUB*
Diàmetre màxim del tub	83	108	108
flexió*
Doblat pla d'acer	250*13	250*20	250*22
Flexió de la placa	500*3	500*3	700*3
PUNYADA A L'ESTACIÓ NOTCH
Gola profunda	125	125	125
Capacitat màxima	38*8	38*10	38*12
DADES TÈCNIQUES
Potència del motor KW	7.5	7.5	7.5
Pes net de la màquina Kg	1620/1990	2430/2880	3100/3620
Mides de la màquina (L*W*H)cm	164*71*180	190*79*191	200*80*203

Detalls

• Número de model: Multi 70
• CNC o no: CNC
• Condició: Nou
• Força nominal (kN): 700 kN
• Font d'energia: hidràulica
• Tensió: 380V/220V Opcional
• Mida (L * W * H): 1640 * 710 * 1800
• Potència del motor (kW): 7,5
• Pes (T): 1,62199
• Punts de venda clau: multifuncional
• Garantia: 1 any
• Ubicació de la sala d'exposició: cap
• Indústries aplicables: botigues de materials de construcció, granges, impremtes, obres de construcció, energia i mineria, botigues d'alimentació i begudes, empresa de publicitat
• Tipus de màquina: Ferreteria hidràulica
• Servei postvenda prestat: suport en línia, suport tècnic de vídeo, servei de manteniment i reparació de camp
• Servei després de la garantia: suport tècnic de vídeo, suport en línia, servei de manteniment i reparació de camp
• Localització del servei local: cap
• Carrera de llisca (mm): 55/80
• Certificació: CE
• Capacitat de pressió: 70T
• Funció: perforació de forats, tall d'acer de secció, ranurat, entallament d'angle, flexió
• Punxons a la gola profunda de Notch Station: 125
• Capacitat màxima: 70T
• Diàmetre * Gruix: 57 * 9
• Viatges: 55
• Punxó màxim estàndard: 57
• Punxada màxima opcional: 160
• Mida màxima del feix: 305
• Color: groc / Opció
