L'accionament hidràulic, actualment és la màquina de co-perforar els últims productes, xapa de llaunes, acer quadrat, acer rodó, acer angular, acer de canal, biga en L per a dispositiu de tall, perforació i alimentació amb bloc de cisalla.
Característiques

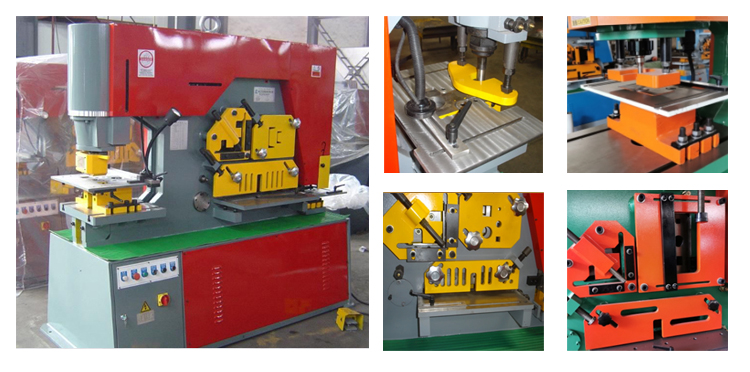

1. Màquina de perforació i cisalla hidràulica de doble cilindre
2. Taula de perforació gran amb suport polivalent
3. Estació de perforació posterior, baixa potència i carrera ajustable a l'estació de perforació
4. Punxonat Hi ha disponible una gamma completa de punxons i matrius universals.
5. Cisalla La cisalla de barra rodona i quadrada té múltiples forats per a diferents mides.
6. Entallament El disseny únic permet tallar l'angle i la barra plana. Protecció de seguretat d'enclavament elèctric i tres parades de mesura per a un posicionament precís.
Aplicació
La màquina de perforació i cisalla hidràulica combinada multifuncional és adequada per a plantes de processament de barres d'acer, túnels, ponts i altres projectes d'autopistes i projectes ferroviaris d'alta velocitat. És adequat per processar plaques d'acer, ferros angulars, acers de canal, bigues en I, acers rodons i acers quadrats. Aquesta màquina té múltiples funcions, alta eficiència, estalvi de mà d'obra i inversió en equips. És una eina indispensable per al processament de l'acer.

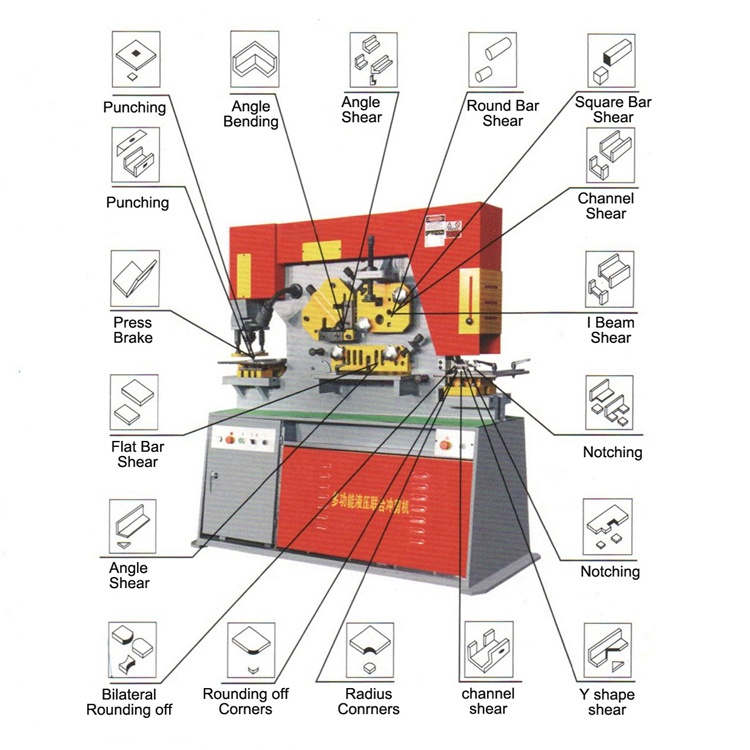

Funcions principals

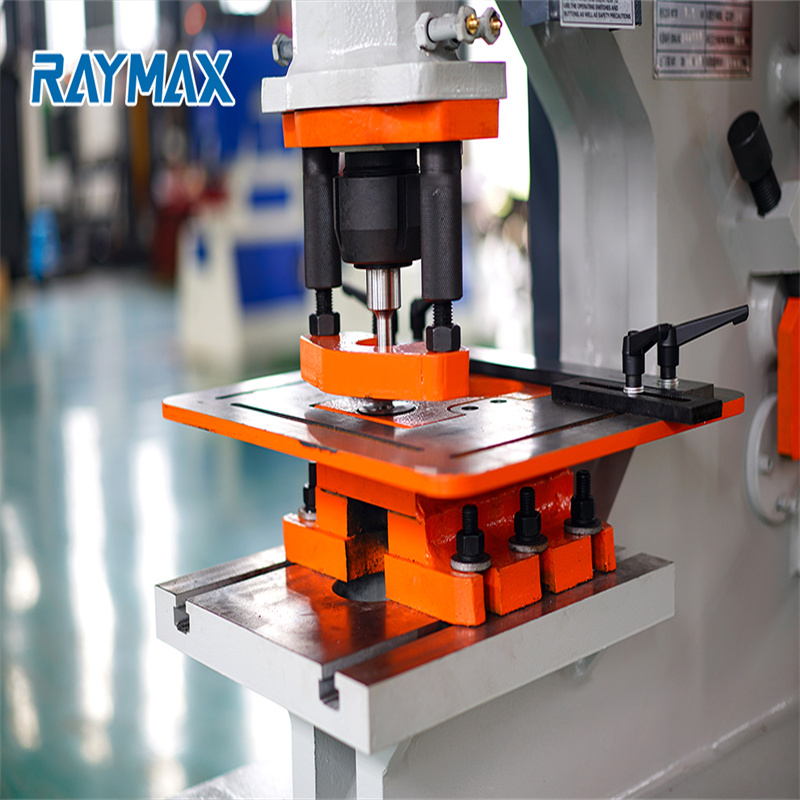

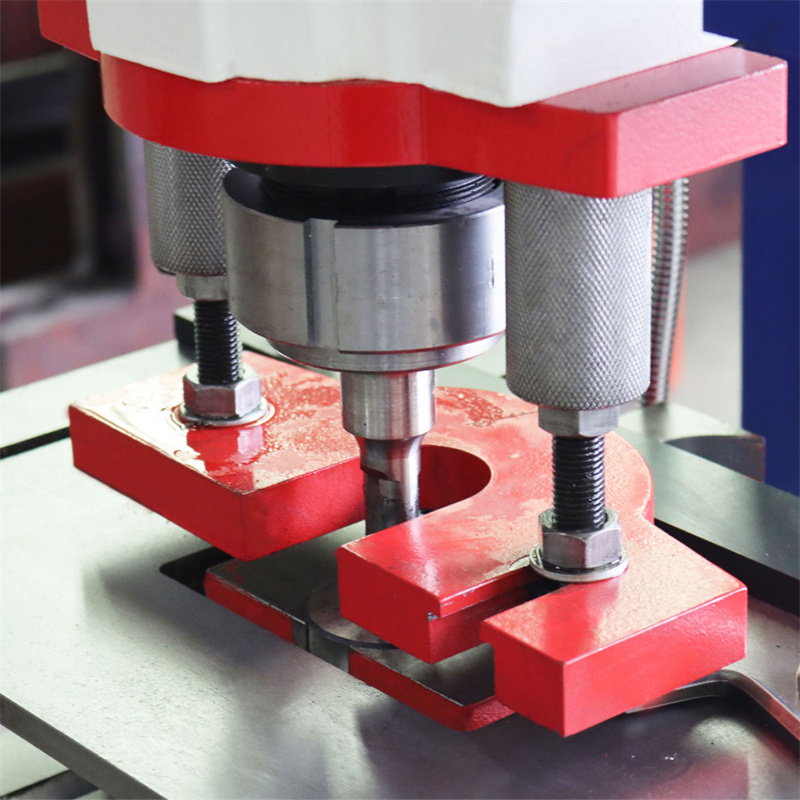

Punxonament:
Hi ha una gamma completa de punxons i matrius universals disponibles. L'estil únic permet perforar el ferro d'angle gran i perforar el canal gran. Gran finestra de visualització del disseny de desmuntatge per a una facilitat d'operació. Taula de mesurament de dues peces gran amb regles i parada com a accessoris estàndard. Ràpid Canviar la femella i la màniga d'acoblament per a la substitució ràpida del canvi.
Cisalla:
La cisalla de barra rodona i quadrada té múltiples forats per a una varietat de mides. Dispositiu de retenció ajustable per a barra rodona/quadrada, tall de canals/bigues. Gran protecció forta per a la màxima seguretat. La cisalla angular té la capacitat de tallar angle a 45 ° tant a la cama superior com a la inferior. Això li dóna a l'operador la possibilitat de fer un racó de marc per a soldadures perfectes. Fulla en forma de diamant per a talls de qualitat amb la mínima pèrdua de material i deformitat. Dispositiu de retenció fàcilment ajustable per a un tall precís de la placa. Braç quadrat gran de 15 polzades amb escala incrustada. Fulla especial antidistorsionada per a un tall de qualitat. La fulla inferior té quatre vores utilitzables. Hi ha un cargol que permet ajustar la bretxa sense necessitat de calçat.
Entallament:
El disseny únic permet tallar l'angle i la barra plana. Protecció de seguretat d'enclavament elèctric i tres parades d'aforament per a un posicionament precís. La secció d'osques d'aquest ferro hidràulic és perfecta per tallar plaques metàl·liques, ferro d'angle i molt més. L'estació d'osques també té una taula de grans dimensions amb parades de material. Aquesta secció de la màquina també es pot equipar amb l'osca en V opcional.
Flexió:
També doblegueu la placa per sota de 500 mm. Tots els components de la màquina són de la màxima qualitat en la seva seguretat, funció. Màquina de cisalla i punxonadora de ferro Q35Y Aprovada per CE Treballador de ferro hidràulic Q35Y
Paramentadors del producte
| CARACTERÍSTIQUES PER A FERRETERO hidràulic | |||||
| Model | Pressió de perforació (T) | Gruix màxim de tall d'acer | Mida d'un viatge (T * W) (mm) | Profunditat de la gola (mm) | potència màxima del motor (mm) |
| Q35Y-12 | 35 | 12 | 300*12 | 115 | 25 |
| Q35Y-16 | 55 | 16 | 16*250 8*400 | 300 | 25 |
| Q35Y-20 | 75 | 20 | 20*330 10*480 | 355 | 30 |
| Q35Y-25 | 110 | 25 | 25*330 16*600 | 400 | 35 |
| Q35Y-30 | 140 | 30 | 30*335 20*600 | 600 | 38 |
Utilitzem la famosa marca per a configuracions de màquines de perforació i cisalla combinades de treballador de ferro hidràulic, efecte de tall suau, bona qualitat i alt rendiment.
| No. | Article | Quantitat | Marca |
| 1 | Motor | 1 Conjunt | Siemens Xina |
| 2 | Vàlvula | 1 Conjunt | Yuken Japó |
| 3 | Bomba | 1 Conjunt | Atos Itàlia |
| 4 | Parts elèctriques principals | 1 Conjunt | Siemens Xina |
| 5 | Sistema hidràulic | 1 Conjunt | Rexroth Alemanya |
| 6 | Segells d'oli | 1 Conjunt | NOK Japó |
| 7 | Bloc de terminals de cablejat | 1 Conjunt | Weidmuller Alemanya |
| 8 | Relé temporitzador | 1 Conjunt | Omron Japó |
Preguntes freqüents
1. La vostra empresa accepta una oferta personalitzada, tenim una necessitat especial.
RAYMAX és una empresa que se centra en la investigació i fabricació de màquines CNC modulars. Tenim una experiència molt rica i una forta capacitat de recerca i desenvolupament de màquines-eina. Estem molt disposats a oferir-vos equips personalitzats altament eficients sempre que tingueu certes necessitats.
2. Quin certificat obté la màquina de la vostra empresa?
Hem superat l'aprovació del sistema de qualitat ISO9001 i la certificació CE.
3. Teniu llista de preus per a la configuració opcional?
Tenim diverses configuracions i tantes especificacions diferents, de manera que no us podem oferir una llista de preus. Si us plau, poseu-vos en contacte amb el nostre enginyer de vendes si esteu interessats en una configuració específica determinada.
4. La vostra empresa accepta el preu CIF?
El preu CIF inclou el cost d'enviament de la màquina cnc que cal cotitzar segons el port de destinació diferent i en diferents mesos. Si us plau, poseu-vos en contacte amb nosaltres quan tingueu aquesta necessitat. El preu CIF també inclou la prima marina, que és del 2‰ d'1,1*import total.
5. Si el vostre enginyer ve al nostre país per arreglar la màquina i fer una mica de formació, quant costarà?
El cost inclou principalment el cost dels bitllets d'avió d'anada i tornada, el menjar i l'allotjament, així com la tarifa v isa. El cost del personal és
100 USD/dia/persona, normalment, és una feina de dues persones. Però dependrà d'un equip gran o d'instal·lació i depuració de tota la línia.
6. Quina és la garantia?
La garantia és de 12 mesos que comença a partir del dia en què la màquina ha arribat al port de l'importador.
7. Quins són els vostres mètodes de transport?
Per a la majoria dels països, transportarem la nostra màquina per mar, ja que per als països de l'interior, podem utilitzar el transport ferroviari o per carretera.
8. Si la màquina està fora de garantia, com cobrar el cost dels accessoris?
Per a la màquina fora de garantia que necessita peces de recanvi, cobrarem segons la cotització de les peces. Si teniu cap pregunta, envieu-nos un correu electrònic per consultar-nos.
9. Què faria jo per la fallada de la màquina?
Si la màquina funciona malament i els usuaris no poden resoldre'l, envieu-nos un correu electrònic per consultar-ho. El nostre departament de servei respondrà en un termini de 24 hores.
10. Com definir la garantia de la màquina? Quan vas començar a cronometrar?
Identifiquem la garantia en funció del número de fàbrica. El temps de garantia es compta a partir de la posada en marxa i l'acceptació de l'equip. Si teniu cap pregunta, envieu-nos un correu electrònic per consultar-nos.
11. Quant dura el període de garantia de la màquina-eina?
Ens comprometem amb les màquines dels clients amb una garantia d'un any. Per a la compra de l'usuari, registrat com a soci en aquesta web, amb el número de fàbrica de la màquina, podrà gaudir d'una garantia ampliada de 3 mesos. Per obtenir més informació, consulteu el servei de membres.
12. El RAYMAX té manual de manteniment i manual d'operació?
Cada màquina cnc que surti de la fàbrica anirà juntament amb la sèrie o model relacionat amb les instruccions en anglès, inclòs el manual de manteniment i el manual d'operació. La documentació adjunta també pot incloure instruccions del controlador cnc, instruccions de peces que heu comprat (com ara taula giratòria, refrigerador d'oli)
Detalls
- CNC o no: normal
- Condició: Nou
- Força nominal (kN): 650
- Font d'energia: hidràulica
- Any: 2021
- Tensió: 380V/220V Opcional
- Mides (L*W*H): 1860x800x1900mm
- Potència del motor (kW): 4
- Pes (T): 3
- Punts de venda clau: preu competitiu
- Garantia: 1 any
- Ubicació de la sala d'exposicions: Romania, Egipte, Kenya, Marroc, Rússia, Tailàndia, Regne Unit, Sri Lanka
- Indústries aplicables: granges, plantes de fabricació, obres de construcció, empresa de publicitat, tallers de reparació de maquinària, botigues de materials de construcció
- Servei postvenda prestat: Enginyers disponibles per donar servei a maquinària a l'estranger
- Nom: màquina hidràulica de treballadores de ferro Q35Y-16 i punxonat d'acer de cisalles
- Potència: accionament hidràulic
- Ús: Punxonat de xapa metàl·lica Tall Doblat
- Tipus: Co punxonat
- Material de processament: acer
- Ús: biga en I d'acer quadrada
- Ús PER: acer rodó d'acer àngel d'acer
- Ús d'IN: perforació
- S'utilitza a: dispositiu de troquelat i alimentació
