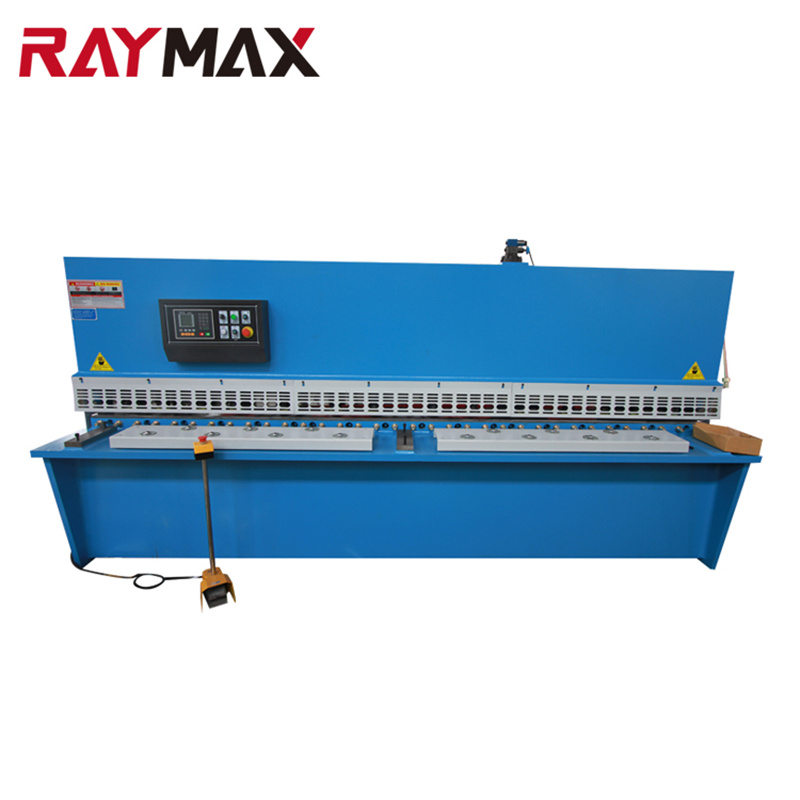

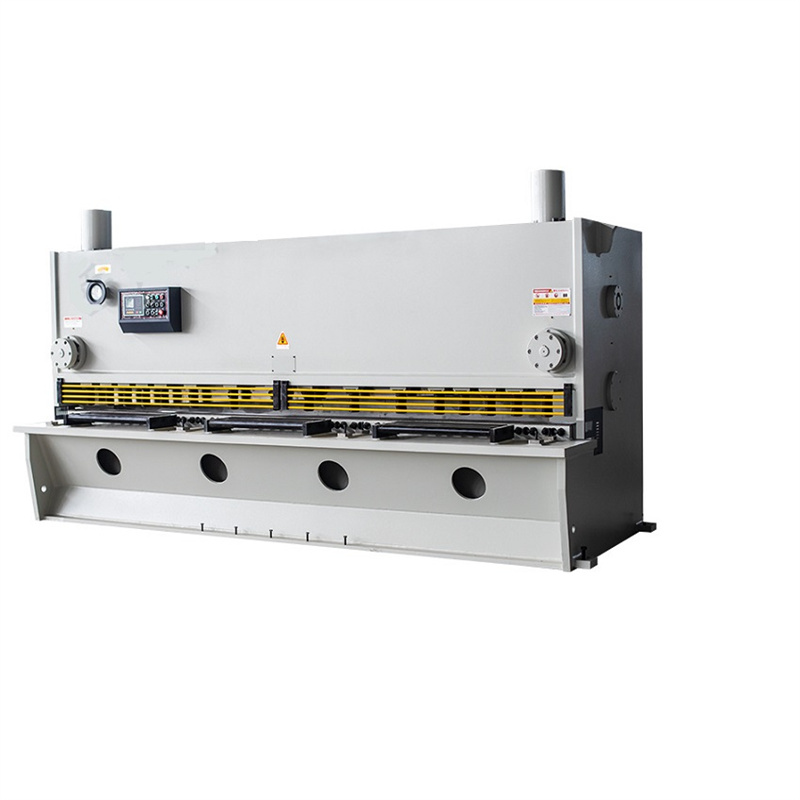

QC11K 10 12 16 mm 3200 4000 mm Màquina de cisalla de guillotina de metall CNC

informació del producte

Guillotina hidràulica CNC | QC11K 10 12 16 mm 3200 4000mm Màquina de cisalla de guillotina de metall CNC

* Disseny racionalitzat originari de la UE, el tipus de màquina-eina consta de bastidor, suport de tallador, cilindre d'oli, controlador hidràulic, calibre posterior i altres components. L'anàlisi d'elements finits de les peces principals, les peces de soldadura utilitza trempat, vibració i altres mètodes de processament per eliminar l'estrès garantint la resistència estructural i la rigidesa del bastidor i els components;

* El suport del tallador utilitza un carril de guia de rodament de suport de tres punts, reduint la fricció al màxim i realitzant un rodatge sense costures durant el moviment del suport del tallador.

* Suport frontal més esquerre configurat amb regulador de verticalitat i dispositiu de posicionament frontal, fàcil operació i alta eficiència;

* S'utilitza un mecanisme d'ajust senzill i eficaç per reorganitzar l'espai lliure de la fulla mitjançant el sistema CNC, millorant la qualitat del tall.

* Cargol de bola fina i estructura de barra, el convertidor de freqüència de bon rendiment s'utilitza per col·locar l'eix X per garantir la precisió, el mecanisme de transmissió de temps dissenyat únic, estable i fiable.

* La línia de llum i ombra és conductora de traçat manual per tallar; transmissió hidràulica estable i fiable, el sistema hidràulic integrat és capaç d'alleujar significativament els problemes causats per les fuites de fluid hidràulic.

* Fabricat amb acer per eines d'aliatge d'alta qualitat prou capaç de contrarestar la càrrega d'impacte i una gran resistència al desgast durant el tall.

* En referència al disseny ergonòmic, la superfície del sistema CNC fàcil, millora la precisió i la comoditat de l'operació; taula de treball de boles rodants per reduir la fricció i evitar que la peça de treball es rasqui; dispositiu de protecció de seguretat nou i pràctic, en línia amb les especificacions de seguretat, protegeix la seguretat personal; disseny delicat, la petita peça de treball es pot fer fàcilment a mà.

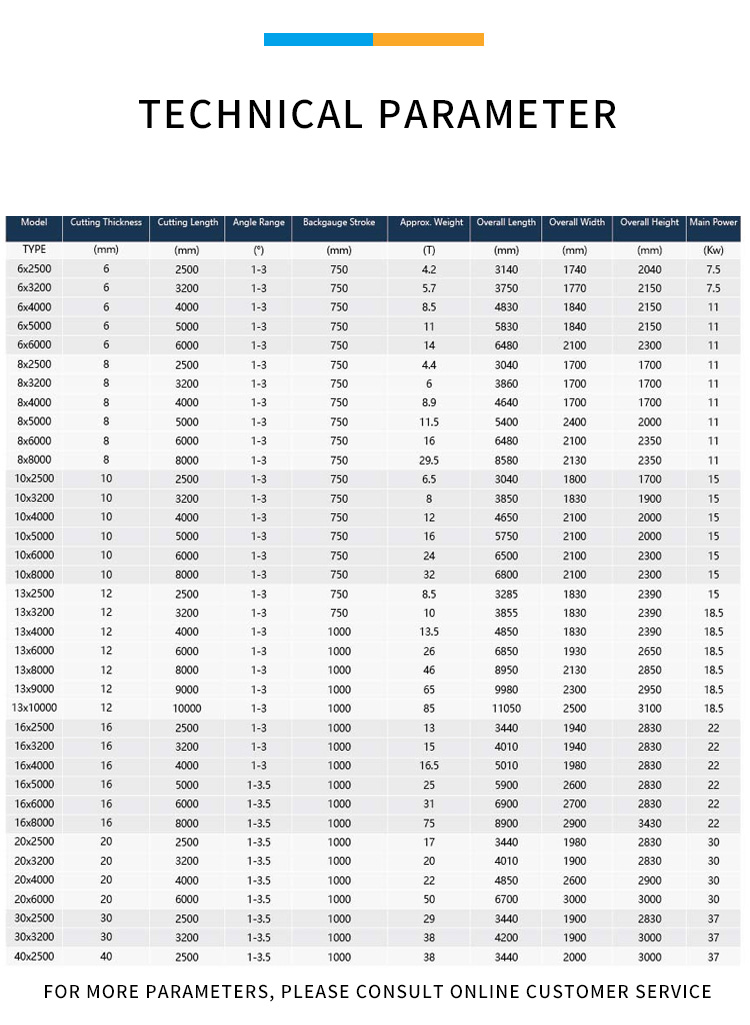

Cisalla de biga hidràulica	gruix de cisalla	longitud de cisalla	àngel tallant	força del material	rang d'ajust del tap	temps d'ictus	potència principal
	4	2500	1°30'	≤450	20-500	16	5.5
	4	3200	1°30'	≤450	20-500	13	5.5
	6	4000	1°30'	≤450	20-600	9	7.5
	6	6000	1°30'	≤450	20-800	5	11
	8	3200	1°30'	≤450	20-500	8	7.5
	12	3200	2°	≤450	20-600	10	18.5
	16	2500	2°30'	≤450	20-600	10	18.5
	16	4000	2°30'	≤450	20-800	10	18.5
	20	3200	3°	≤450	20-800	8	22

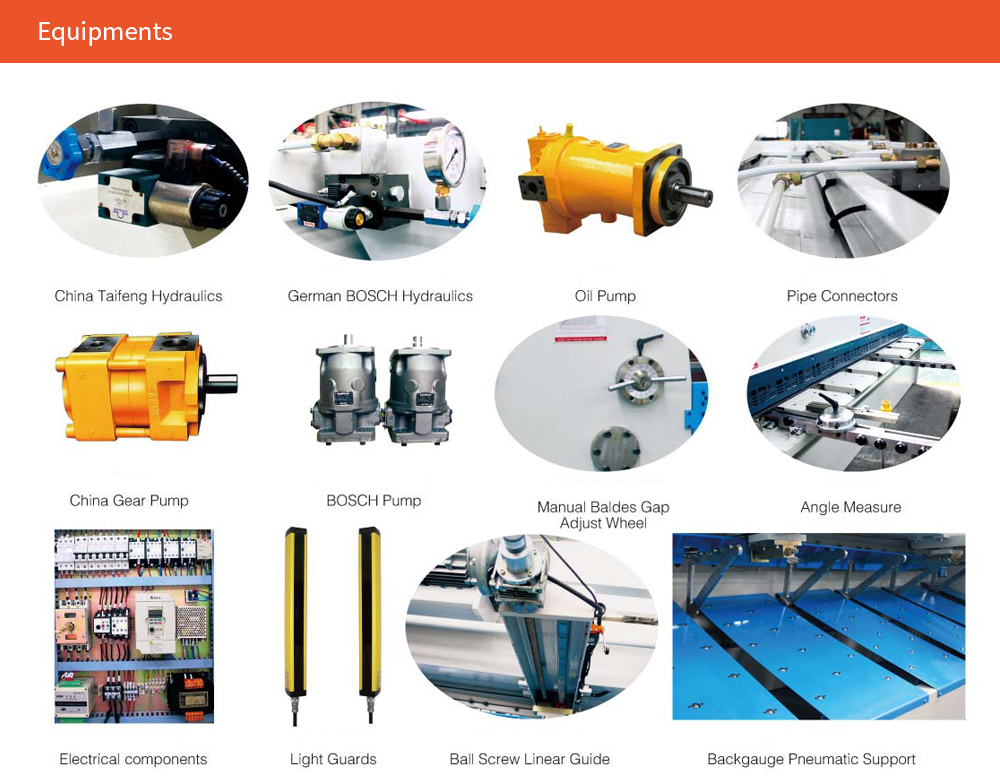

Configuració principal
Motor principal	Siemens, Alemanya
Elèctriques	Schneider, França
Vàlvula hidràulica	Rexroth, Alemanya
Bomba d'oli	Sunny, EUA

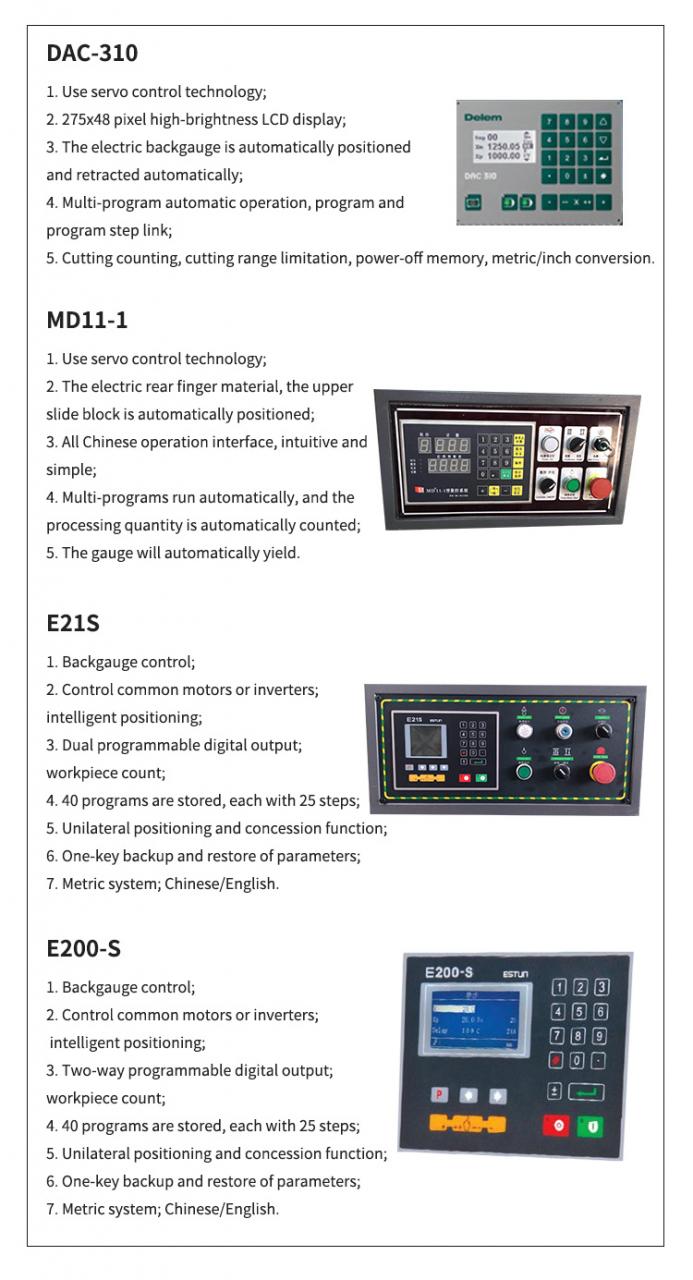

Controlador	E21s ESTUN, MD11
Interruptor de peu	Karcon, Corea del Sud

Detalls

• Màx. Amplada de tall (mm): 4000
• Màx. Gruix de tall (mm): 16 mm
• Nivell automàtic: Semiautomàtic
• Angle de tall: 1,5
• Longitud de la fulla (mm): 4000 mm
• Recorregut del calibre posterior (mm): 20 - 600 mm
• Profunditat de la gola (mm): 100 mm
• Condició: Nou
• Potència (kW): 11 kW
• Pes (KG): 4000 KG
• Lloc d'origen: Xina
• Voltatge: 110v/220v/380v/440v personalitzat, 110v/220v/380v opcional
• Mida (L * W * H): 2800 * 1600 * 1800 mm
• Any: 2021
• Garantia: 2 anys
• Punts de venda clau: preu competitiu
• Indústries aplicables: hotels, botigues de roba, botigues de materials de construcció, tallers de reparació de maquinària, planta de fabricació, fàbrica d'aliments i begudes, granges, restaurant, ús domèstic, comerç al detall, botiga d'alimentació, impremtes, obres de construcció, energia i mineria, botigues d'alimentació i begudes , Altres, Empresa de publicitat
• Ubicació de la sala d'exposició: cap
• Tipus de màrqueting: nou producte 2021
• Informe de prova de maquinària: proporcionat
• Vídeo d'inspecció de sortida: proporcionat
• Garantia dels components bàsics: 2 anys
• Components bàsics: coixinet, motor, bomba, engranatge, PLC, recipient a pressió, altres, motor, caixa de canvis
• Nom del producte: màquina de cisalla CNC hidràulica
• Sistema de control CNC: E21/MD11
• Aplicació: tall de placa d'acer inoxidable
• Tipus de màquina: màquina de cisalla de 3200 mm per a planxa
• Matèria primera: màquina de cisalla hidràulica Q235A
• Paraula clau: Cisalla hidràulica
• Ús: tall de xapa metàl·lica
• Tipus: màquina de tall de plaques d'acer MS
• Motor principal: 5,5 kW
