Wc67k-400T Cnc Plc Màquina plegadora de xapes manual Màquina hidràulica de fre de premsa Nc

Descripció general del producte

El sistema especial de control numèric està equipat amb el bastidor principal de la màquina de frenada hidràulica.

La funció de programació de diversos passos de treball és capaç d'aconseguir un funcionament automàtic i un posicionament continu dels procediments de diversos passos, així com un ajust automàtic de precisió per a les posicions del topador posterior i el bloc de lliscament.

La màquina disposa d'una funció de recompte de corbes, per a una visualització en temps real de la quantitat de processament, memòria de fallades d'alimentació de les posicions del topador i del bloc de lliscament, així com procediments i paràmetres.

El cargol de rodament de boles importat i el carril de guia lineal s'utilitzen per al tap posterior, per garantir la precisió de posicionament del tap posterior, perquè la precisió del processament de la màquina sigui més alta.

Rendiment i característiques:

1. El cos de la màquina es troba en una estructura general soldada i processada, i el programari d'anàlisi d'elements ANSYS s'aplica a les parts principals del cos de la màquina per a l'anàlisi, cosa que ha garantit la fiabilitat de la màquina-eina i la precisió de tota la màquina.

2. El mode de control de llaç tancat compost per una servovàlvula electrohidràulica importada d'Alemanya i una regla de reixeta importada s'adopta per als cilindres d'oli principals d'ambdós costats, per trencar el patró de control de carrera de les màquines plegadores tradicionals de tipus stoppe - r mecànic, típic d'alta Precisió de retroalimentació per a la posició del bloc de lliscament, funcionament precís i estable, bon rendiment de sincronització i alta precisió de posicionament repetida del bloc de lliscament.

3. Les peces importades s'utilitzen per a totes les peces funcionals del tap posterior per garantir la precisió d'aturada del tap posterior i el mecanisme del tap posterior farà que s'utilitzin diversos eixos de parada per a funcions més completes segons els requisits del client.

4. S'adopta un sistema de control integrat importat d'Alemanya per a tot el sistema hidràulic, per simplificar la instal·lació de canonades i per garantir un funcionament estable, així com un aspecte senzill i agradable de la màquina-eina.

5. Les plaques en forma de C s'instal·len als dos costats del cos de la màquina, i la regla de reixeta d'alta precisió es munta a les plaques en forma de C, per evitar així la influència sobre la precisió pendent derivada de la distorsió del cos de la màquina durant el procés de flexió.

6. El banc de treball inferior està equipat amb un mecanisme de compensació automàtica per a la deflexió hidràulica, per aconseguir una compensació efectiva lliure de zones mortes amb alta precisió de flexió i estabilitat Iong garantida.

El sistema de control numèric es refereix al sistema de control numèric especial per a màquines servodobladores electrohidràuliques de l'ESA italiana, DELEM Holanda. o Empreses suïsses CYBELEC, capaços d'aconseguir les funcions de programació gràfica per a l'angle de flexió, compensació de l'esmena d'angle, càlcul automàtic i ajust de la pressió de flexió, càlcul automàtic de compensació de la distorsió del banc de treball, allargament de la longitud de les peces de treball, pressió de flexió per al premsat de la sola, distància oberta , i retirada del tap posterior, etc.

CARACTERÍSTIQUES D'UN ULL

Característica del controlador DELEM DA53T:

1. Pantalla TFT en color real d'alta resolució de 10,1″.
2. Control de fins a 4 eixos (Y1, Y2 2 eixos auxiliars)
3. Control de compensació de deflexió amb biblioteca de mode/material/producte.
4. Admet el control de conversió de servo o freqüència.
5. L'algoritme avançat de control de l'eix Y pot controlar tant la vàlvula de llaç tancat com la vàlvula de llaç obert.
6. Enllaç d'ordinador dual de xarxa (opcional).
7. Interfície perifèrica USB. Programari de programació fora de línia Profile-53tl.

Motlle multi V (opcional)
Sistema de retenció posterior

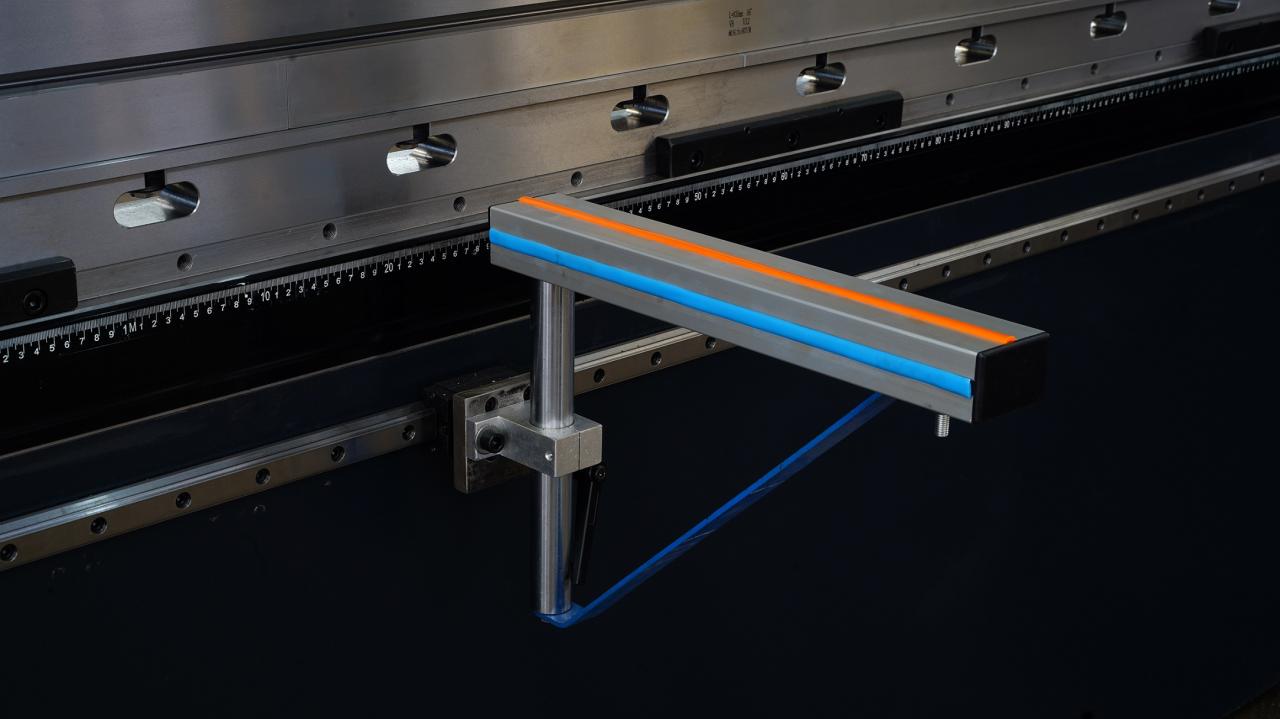

Desplaçament del dispositiu de suport frontal

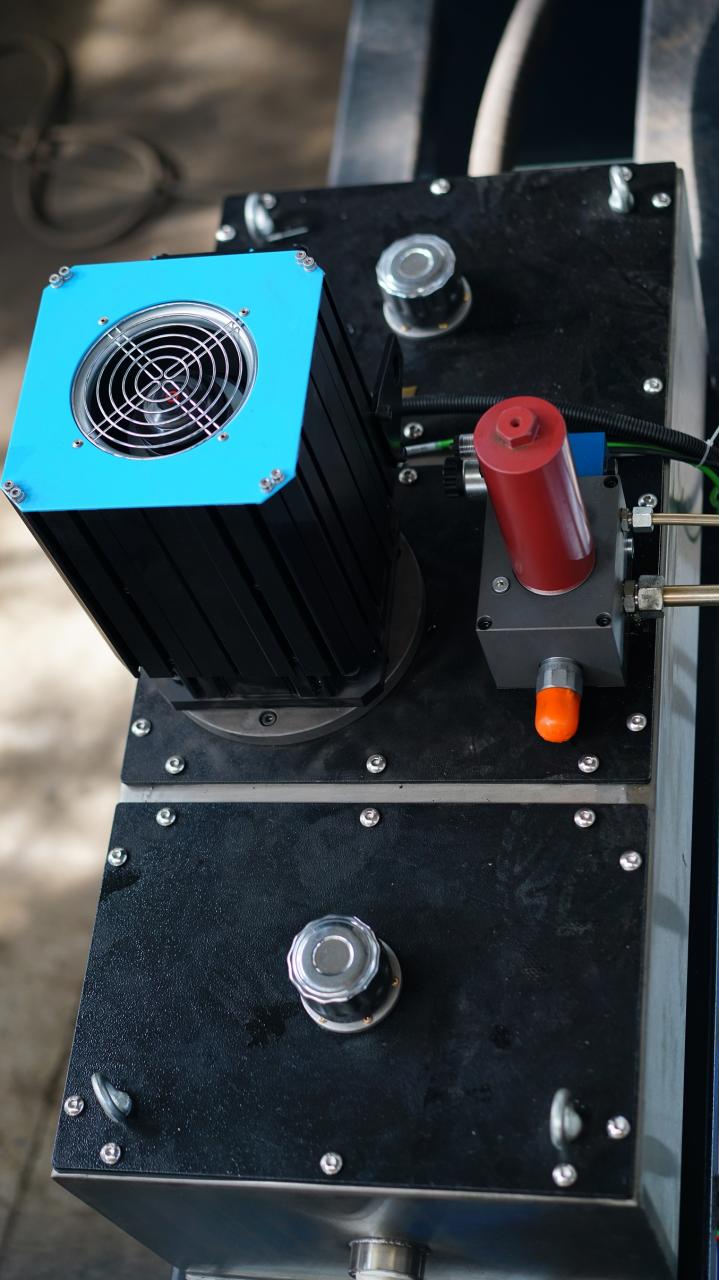

Muntatge del sistema de control de la servobomba


Elevació manual del calibre posterior

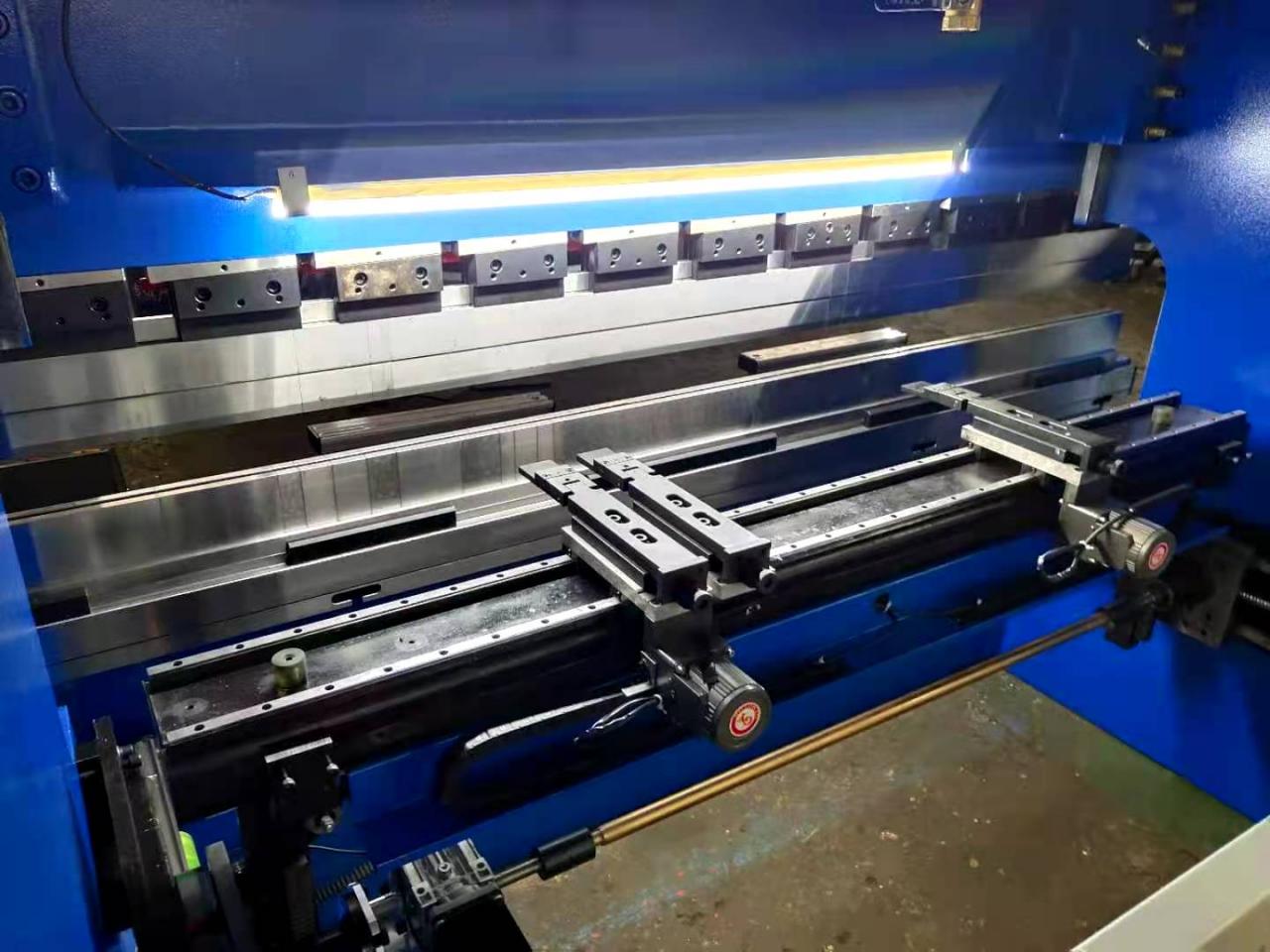

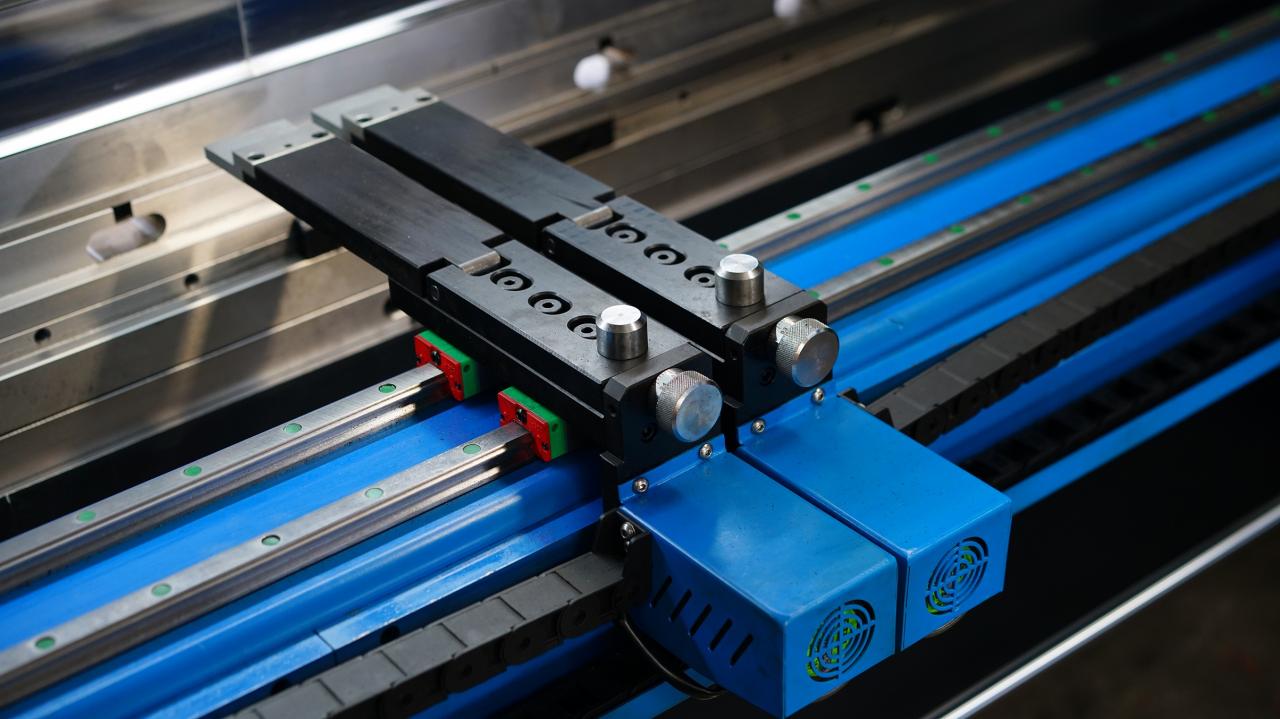

Dits de parada d'alta precisió, guia lineal doble per a un fàcil moviment
La roda i el cinturó sincrònics proporcionen precisió de moviment del calibre posterior
Contactor

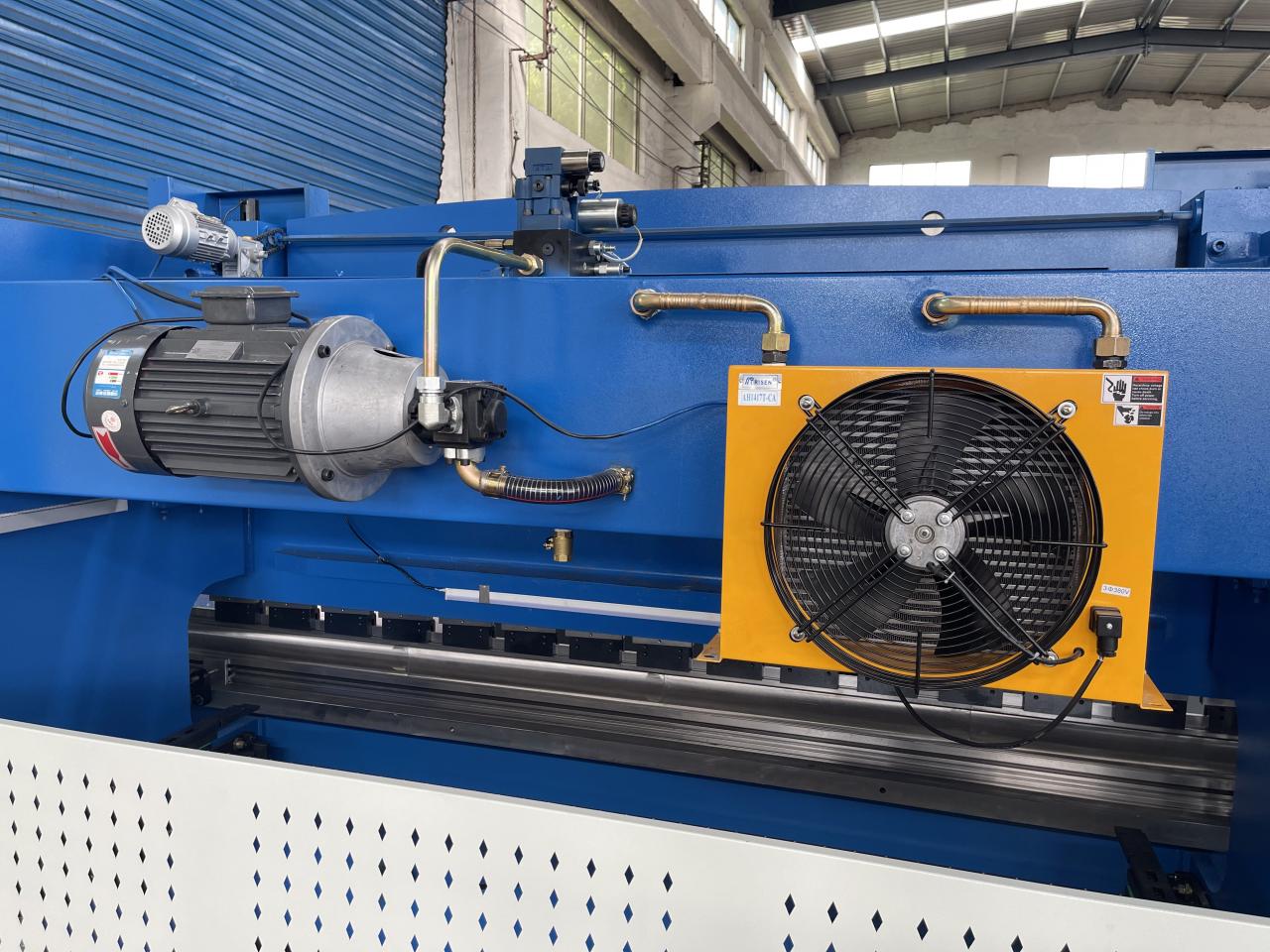

Refrigerador del ventilador (opcional)

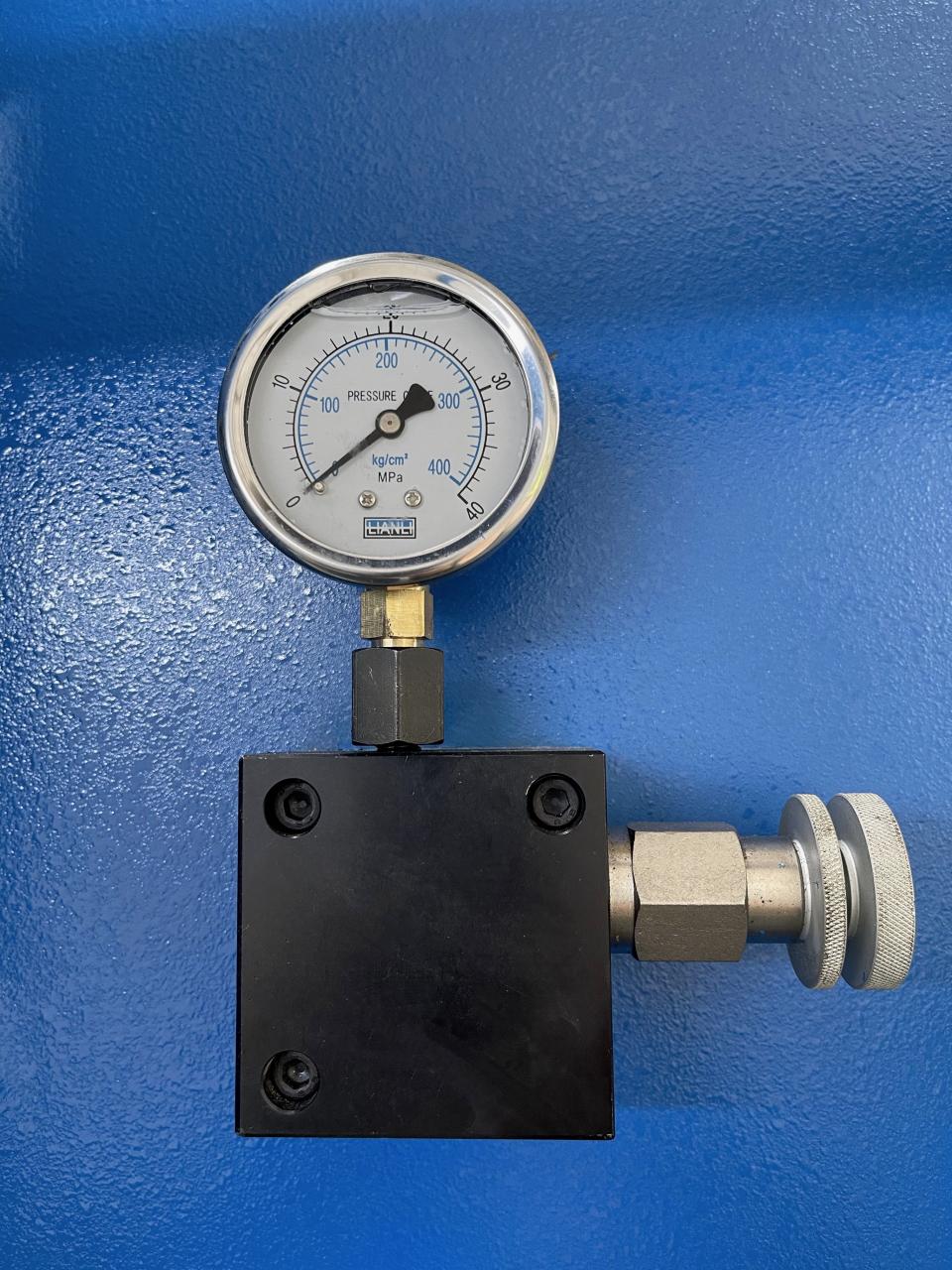

Manòmetre

Tub d'oli EMB
proporcionar una llarga vida útil i sense fuites d'oli

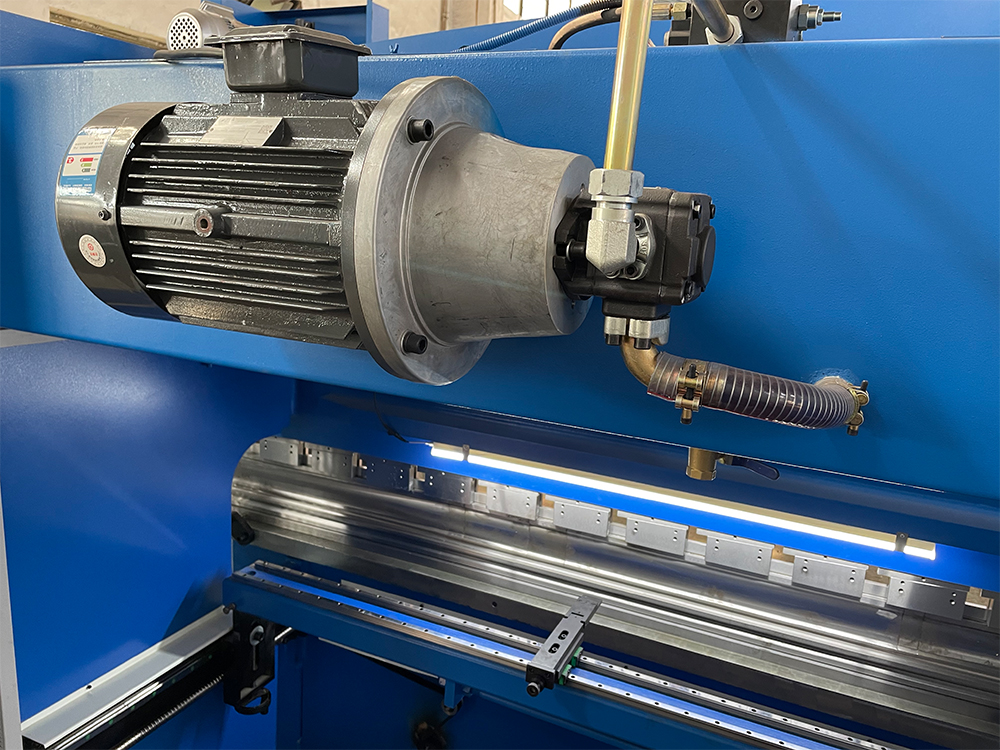

Motor Siemens, baix soroll de treball durant tota la vida útil
Vàlvula Bosch Rexroth de baix soroll de treball bon rendiment

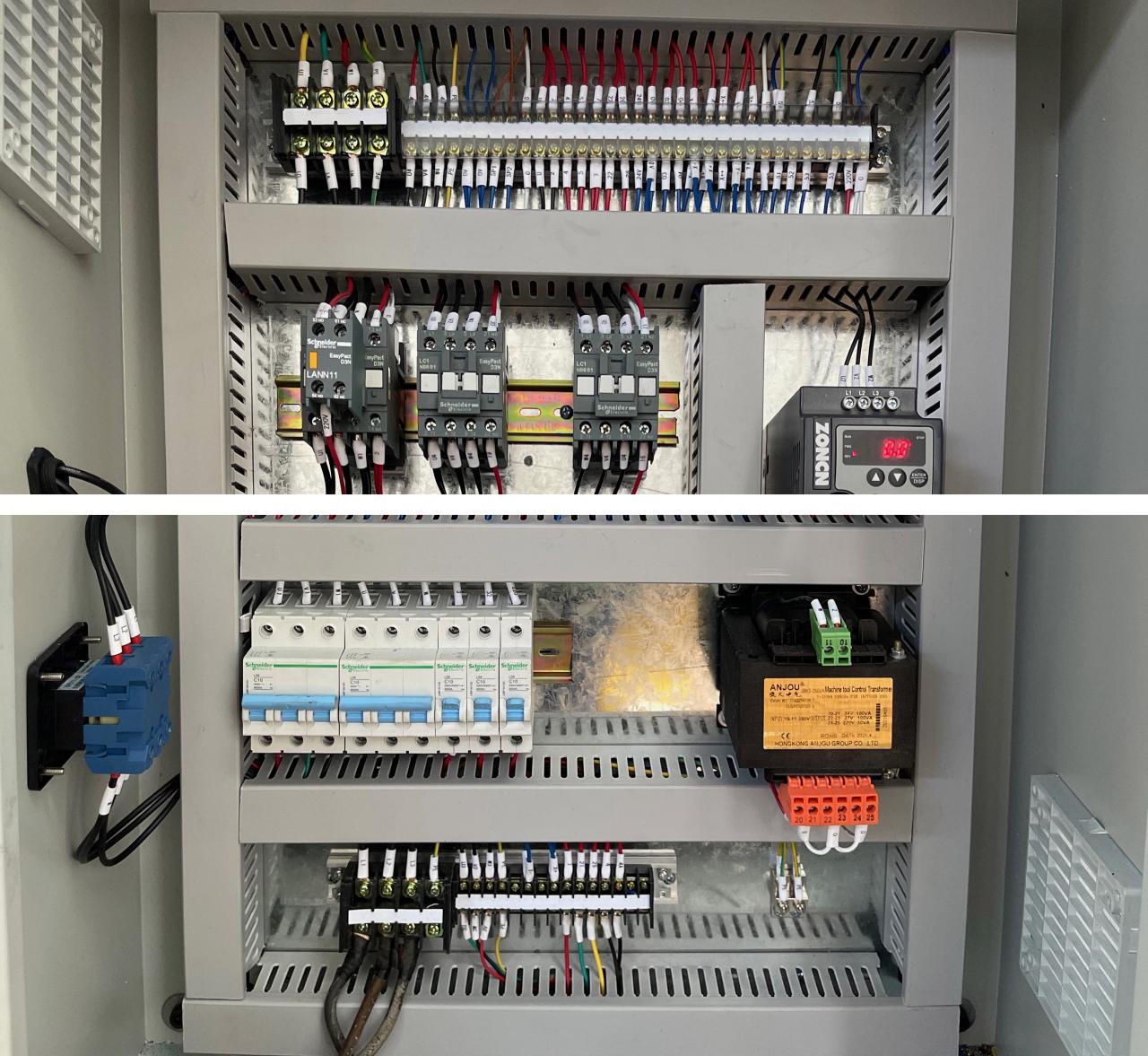

Armari elèctric amb components de la marca Schneider

ESPECIFICACIONS DEL PRODUCTE

Article	400T/4000	400T/5000	400T/6000
Pressió nominal	4000	4000	4000	KN
longitud de la taula de treball	4000	5000	6000	mm
Distància entre forats	3000	4000	5000	mm
Profunditat de la gola	400	400	400	mm
Cop de RAM	250	250	250	mm
Altura màxima oberta	590	590	590	mm
Potència del motor principal	30	30	30	kw
Mida (L*W*H)	4200*2600*4000	5200*2600*4100	6200*2600*4300	mm

Detalls

• Carrera del control lliscant (mm): 250 mm
• Nivell automàtic: totalment automàtic
• Profunditat de la gola (mm): 400 mm
• Tipus de màquina: sincronitzada
• Longitud de la taula de treball (mm): 5000 mm
• Amplada de la taula de treball (mm): 200 mm
• Mida: 5200*2600*4100mm
• Condició: Nou
• Material / metall processat: llautó / coure, acer inoxidable, aliatge, acer al carboni, alumini
• Automatització: Automàtica
• Serveis addicionals: Formació final
• Any: 2021
• Pes (KG): 23000
• Potència del motor (kw): 30 kw
• Punts de venda clau: Sostenible
• Garantia: 2 anys
• Indústries aplicables: botigues de materials de construcció, tallers de reparació de maquinària, planta de fabricació, obres de construcció, processament de xapes metàl·liques
• Ubicació de la sala d'exposició: cap
• Tipus de màrqueting: nou producte 2022
• Informe de prova de maquinària: proporcionat
• Vídeo d'inspecció de sortida: proporcionat
• Garantia dels components bàsics: 2 anys
• Components bàsics: coixinet, motor, bomba, engranatge, PLC, recipient a pressió, motor, caixa de canvis
• Nom del producte: màquina hidràulica de fre de premsa CNC
• Sistema de control: E21/DA41S/Cyb Touch8
• Motor: SIEMENS BEIDE
• Sistema hidràulic: Rexroth
• Components elèctrics: Schneider
• Anell de segell: NOKJapan
• Cargol de boles/ Guia lineal: HIWIN
• Color: elecció del client
• Lliurament: 15 dies
• Característica: Alt rendiment
